esp32-idf spiffs以及文件镜像于烧录

一.SPIFFS介绍

SPIFFS(Serial Peripheral Interface Flash File System)是一个为 SPI NOR 闪存设计的嵌入式文件系统,专为资源受限的嵌入式系统优化。它被广泛应用于 ESP32/ESP8266 等 IoT 设备中管理非易失性存储数据
主要应用场景:
1.配置文件存储:保存 Wi-Fi 凭证、设备参数等关键配置信息
2.Web资源驻留:存储网页模板、JavaScript/CSS 文件等 HTTP 服务器资源2
3.日志记录:记录设备运行状态和异常信息(最多支持 4096 个独立日志文件)
4.OTW更新支撑:作为空中固件更新时的临时存储区域

二.esp32-s3里的存储

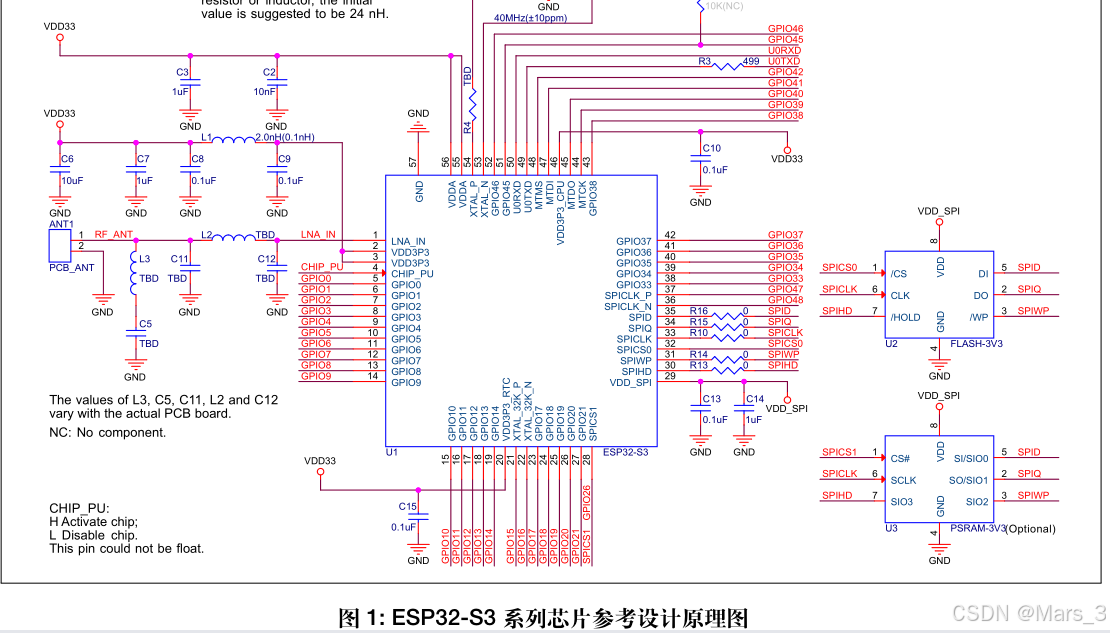

在这里插入图片描述
我们可以看到在ESP32-S3芯片设计里主要的存储部分有两个,一个是flash,另一个是PSRAM。
这两个接口都是通过spi接口来进行访问的。

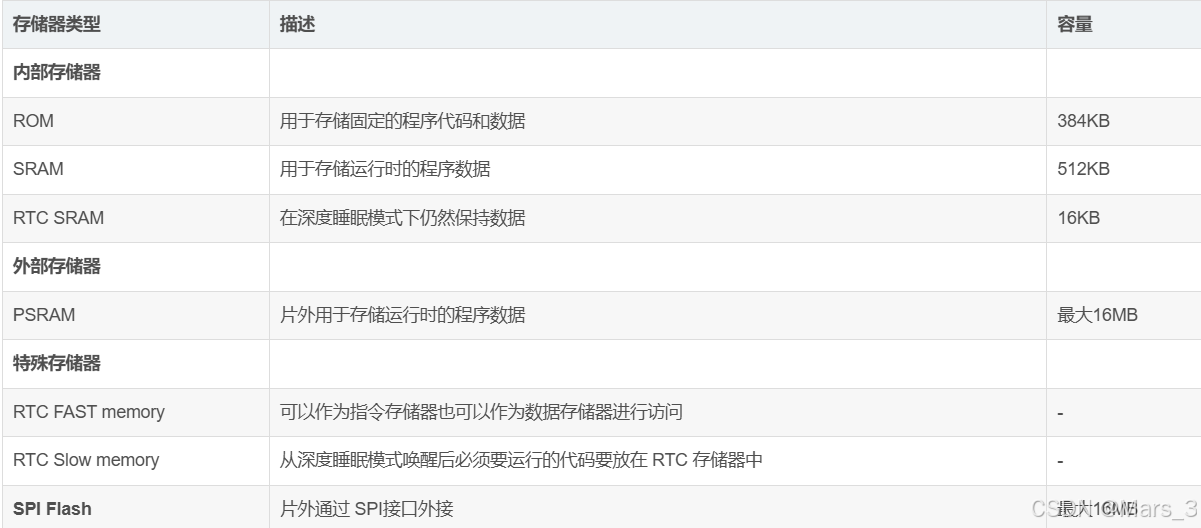

ESP32-S3的ROM,RAM,FLASH

在这里插入图片描述
而spiffs是主要作用在flash里的一个轻量级文件系统。就可以实现和fatfs文件系统类似的功能,可以在flash里读写和创建文件。在esp32-s3里flash里的容量高达16MB,所以这里可以存入一些我们日常使用的字库文件等。

三.分区表

提到flash就不得不提到分区表。ESP32-S3 的 Flash 存储器,它被划分为多个分区,每个分区都有特定的用途。而Flash分区表它定义了 Flash 存储器的布局。Flash 分区表中的每个条目都描述了一个分区的属性,包括其在 Flash 中的位置(偏移量)、大小、类型、以及其他一些属性。
述以官方例程里面的分区表进行描述。

# ESP-IDF Partition Table
# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,     0x9000,  0x4000,
otadata,  data, ota,     0xd000,  0x2000,
phy_init, data, phy,     0xf000,  0x1000,
factory,  app,  factory, 0x10000,  1M,
ota_0,    app,  ota_0,   0x110000, 1M,
ota_1,    app,  ota_1,   0x210000, 1M,

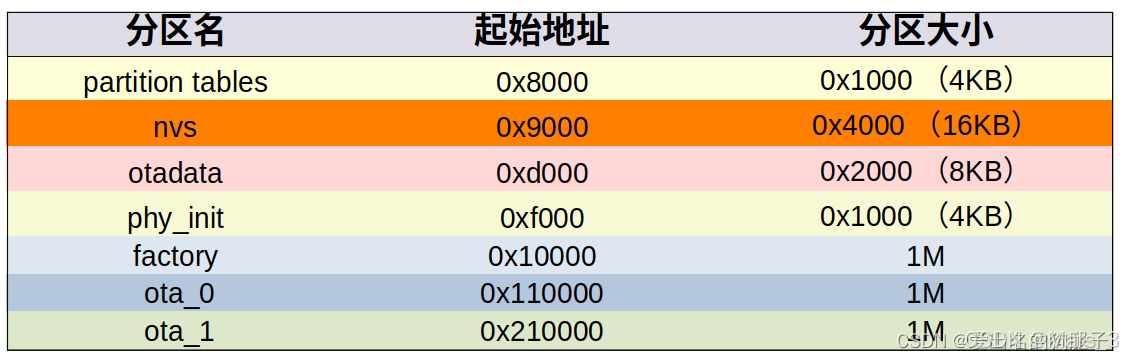

在这里插入图片描述

  • partition_tables 分区:存储描述flash信息里的分区表。
  • nvs分区:非易失性存储 (NVS) 库,主要用于在 flash 中存储键值格式的数据,也就是可以存入一些想要掉电不丢失的数据
  • otadata 分区:记录启动信息,描述启动具体哪一个OTA分区
  • phy_init 分区:用于存储芯片的PHY有关数据,芯片网络有关数据存放在此分区
  • factory 分区:工厂程序分区,通过串口烧录在芯片内的第一个出厂程序
  • ota_0 分区:OTA升级的程序分区
  • ota_1分区:OTA升级的程序分区

分区表的结构

根据官方文档所说

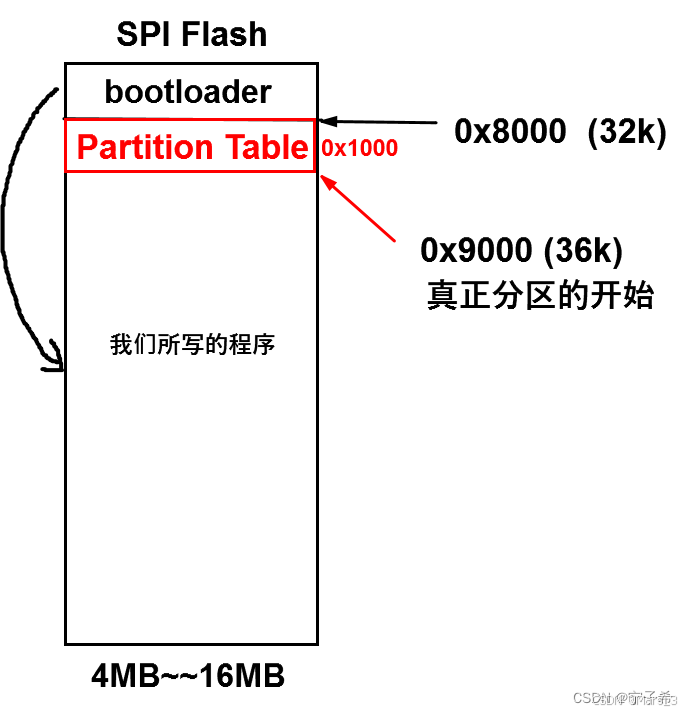

在这里插入图片描述

分区表的长度为0xC00字节,最多可以保存95条分区表条目。分区表数据后还保存着该表的MD5校验和,用于验证分区表的完整性。因此,分区表占据了一个整个的闪存扇区,大小为0x1000(4KB)。结果是,任何在其后的分区必须至少位于(默认偏移量)+0x1000的位置。
分区表中的每个条目都有一个名称(标签)、类型(应用、数据或其他内容)、子类型和加载分区的闪存中的偏移量。
在这里插入图片描述

3.1 分区表操作指南

我们可以使用指令idf.py partition-table 查看当前的分区表以及每个区的空间大小

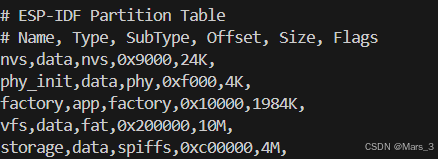

在这里插入图片描述
当然我们也可也自己来定义分区表
在这里插入图片描述
我们可以自己定义一个csv后缀的文件。

# Name,     Type,     SubType,     Offset,     Size,     Flags
  nvs,      data,     nvs,         0x9000,     0x6000,   ,
  phy_init, data,     phy,         0xf000,     0x1000,   ,
  factory,  app,      factory,     0x10000,    0x1F0000, ,
  vfs,      data,     fat,         0x200000,   0xA00000, ,
  storage,  data,     spiffs,      0xc00000,   0x400000, ,

我们比较要注意的就是subtype,这个决定了你这个区的作用,例如创建了一个名为storage的分区,subtype为spiffs,这就代表storage这个区被作用为spiffs文件系统,地址为0xc00000,大小是0x400000,也就是4MB。

这里提一下vfs虚拟文件系统

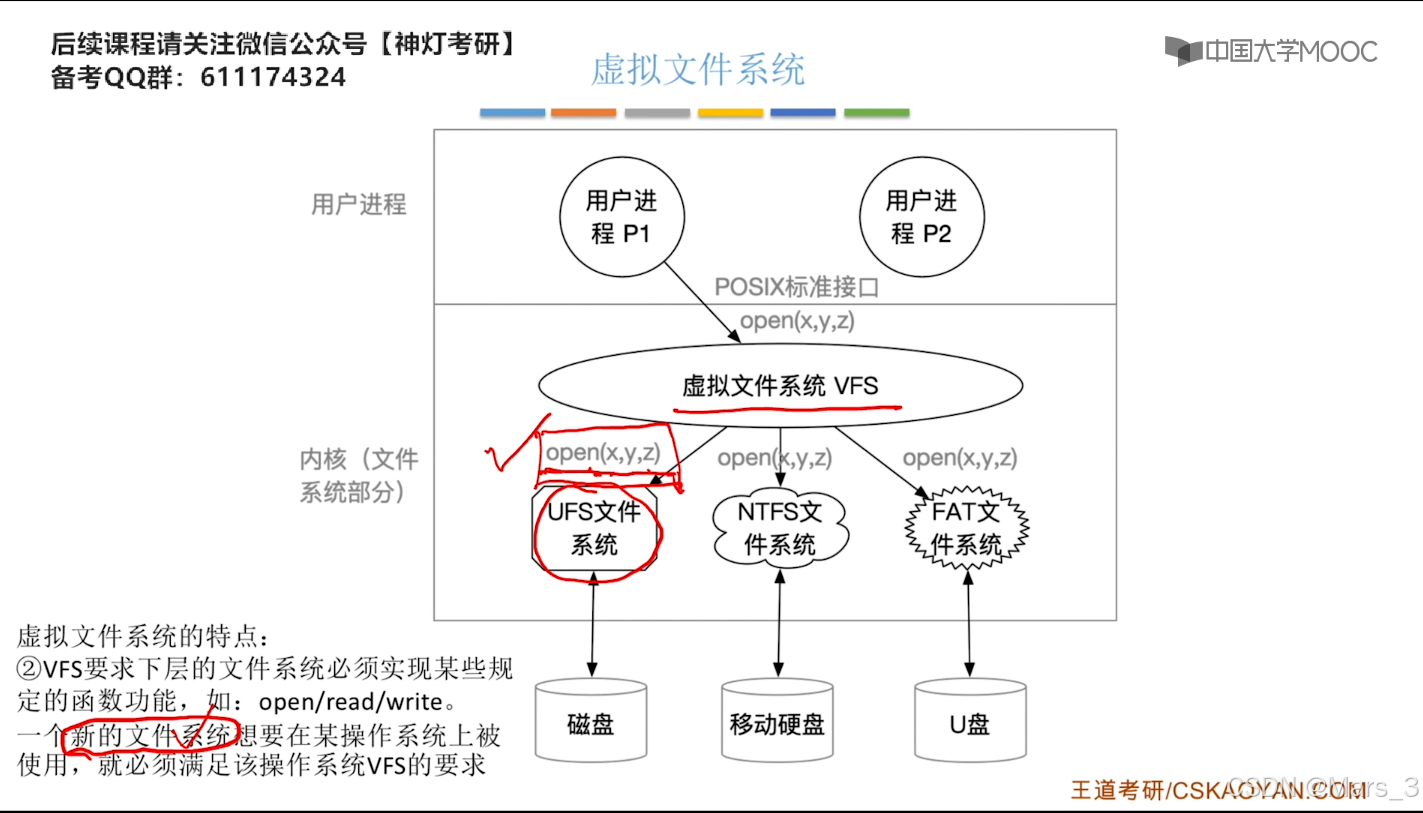

在这里插入图片描述
虚拟文件系统 (VFS) 组件为驱动程序提供一个统一接口,可以操作类文件对象。这类驱动程序可以是 FAT、SPIFFS 等真实文件系统,也可以是提供文件类接口的设备驱动程序。
我们发现,每个文件系统的函数可能都不太一样,如果我们有频繁切换文件系统的要求,这样就会非常不方便,因此我们引入虚拟文件系统vfs这个概念。
我们只需要实现vfs规定函数的功能,这样无论是哪个系统,我们只需要调用vfs虚拟文件系统的接口就可以实现了。
所以,vfs区存储的就是实现vfs虚拟文件系统的一些代码。

四.外部文件烧入的spiffs里

每次通过程序代码去保存和修改文件也太麻烦了,那么有没有一种工具,可以直接向开发板中传文件呢?方式是有的,我们只需要每次镜像一份spiffs文件系统,然后填充我们要存放的文件,最后之间烧入到flash里就可以了。

在这里我参考的是点我这篇文章。主要有两种实现方式

4.1spiffsgen.py 工具

SPIFFS 提供了一个 Python 工具 spiffsgen.py,用于从主机文件夹内容生成文件系统镜像。使用方法就两步。

PIFFS 提供了一个 Python 工具 spiffsgen.py,用于从主机文件夹内容生成文件系统镜像。使用方法就两步。

这个方式我没实现成功,故在此不多介绍,可以之间看我给出的链接

4.2spiffs_create_partition_image 命令

spiffs_create_partition_image 同样一个用于将文件系统中的文件打包成 SPIFFS 镜像并烧录到 ESP32 闪存中的命令,可以在程序烧录阶段一同将自定义的SPIFFS 文件镜像烧录到开发板。我们只需要在main/cmakelists.txt配置这个命令就可以在烧入时将我们资源之间烧入到spiffs里

spiffs_create_partition_image(my_spiffs_partition my_folder FLASH_IN_PROJECT)

  • my_spiffs_partition :分区名
  • my_folder:资源路径
  • FLASH_IN_PROJECT:表示烧入到flash里

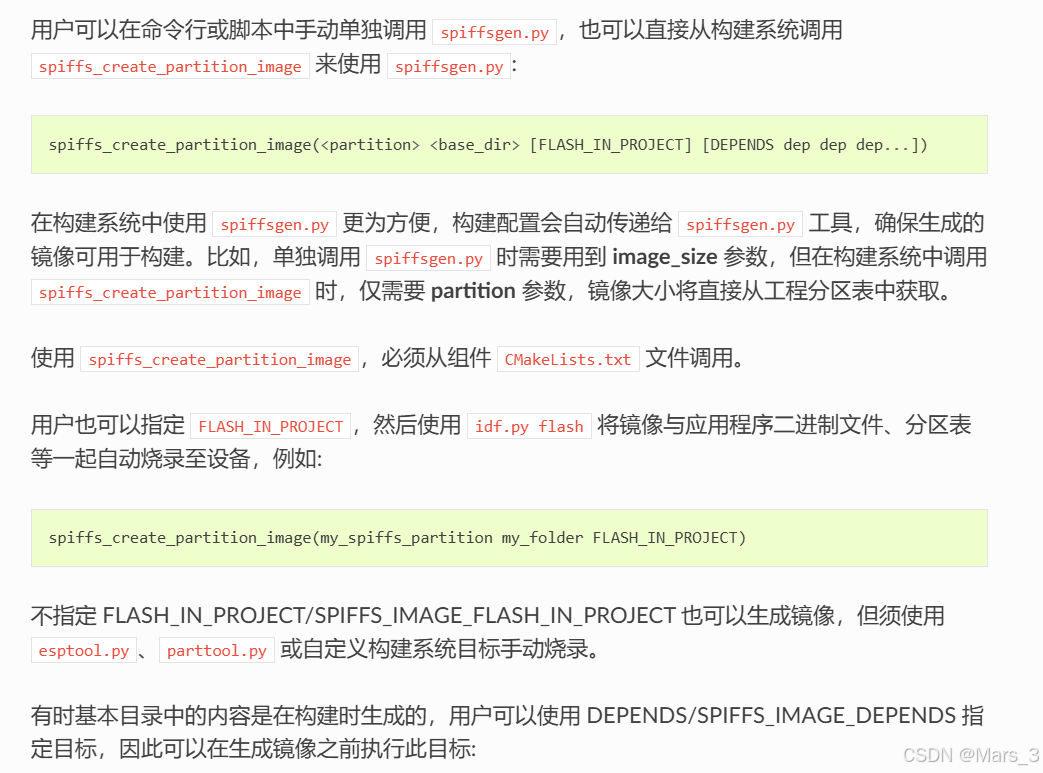

这是官方的介绍

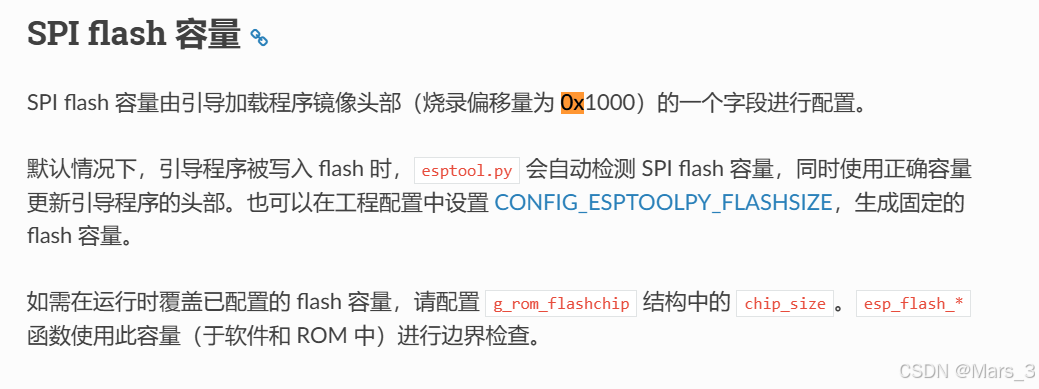

在这里插入图片描述

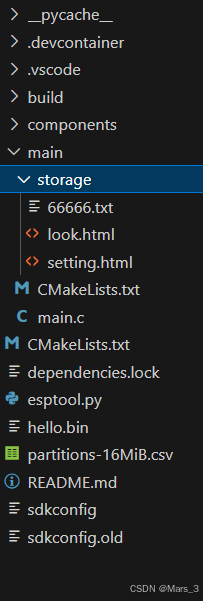

例如我们现在有一个storage文件夹的资源
在这里插入图片描述

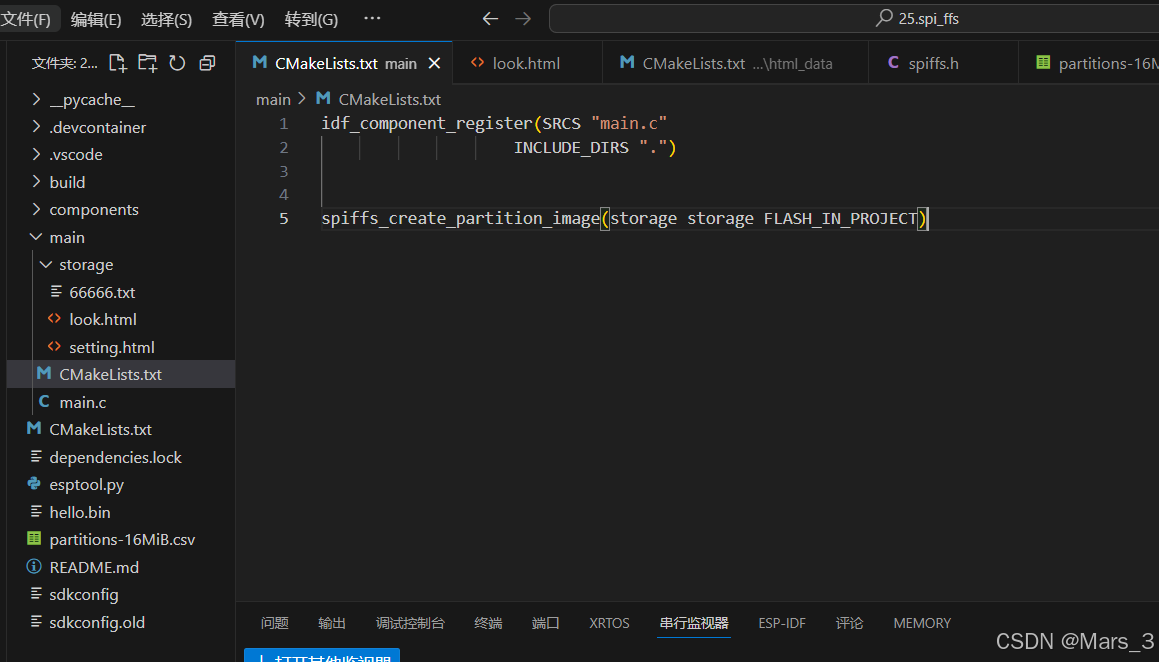

我们只需要在main/cmakelists.txt配置一句4.2spiffs_create_partition_image 就可以在烧录时同步将资源一块烧入到spiffts里在这里插入图片描述

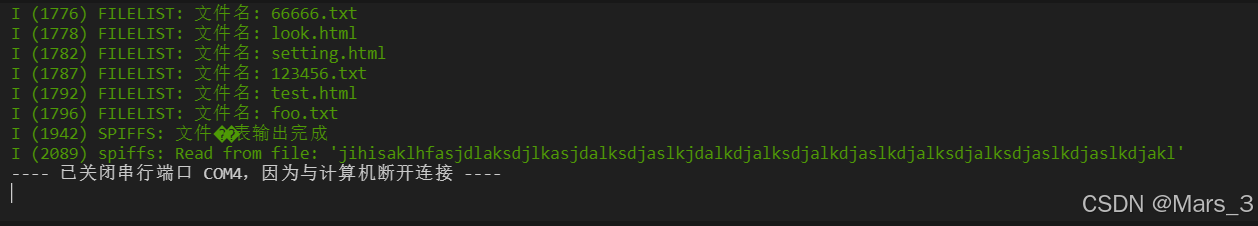

最后的输出结果
在这里插入图片描述

### 使用 ESP-IDFESP32-S3 进行烧录 #### 配置环境和工具链 为了能够顺利地对 ESP32-S3 开发板进行烧录,首先需要确保已经正确安装并配置好了 ESP-IDF 工具链以及 VSCode 中的相关插件[^2]。 #### 设置目标芯片型号 在开始任何操作之前,应当指定所使用的具体硬件平台,在终端中输入命令 `idf.py set-target esp32s3` 来设定当前项目的目标设备为 ESP32-S3 芯片[^1]。 #### 修改默认参数设置 通过运行 `idf.py menuconfig` 可进入图形化界面调整项目的各项配置选项,比如可以选择合适的下载模式(UART 或 JTAG),还可以自定义串口通信速率等重要参数。 #### 编译固件镜像文件 完成上述准备工作之后,则可以利用 `idf.py build` 命令启动构建过程,这一步会依据前面选定的各项参数生成适用于 ESP32-S3 的二进制映像文件[^3]。 #### 执行烧写操作 当编译完成后,可以通过执行 `idf.py flash` 将刚刚制作好的程序刷入到连接着电脑的 ESP32-S3 上;如果是在 VSCode 内部工作的话,也可以直接点击界面上那个形似闪电的小图标来进行同样的动作。 #### 启动监视器查看日志输出 最后,为了让开发者能实时监控应用程序的行为表现,建议紧接着上面的动作再追加一条 `idf.py monitor` 指令开启串行端口监听功能,从而方便观察控制台打印的信息以便于后续调试分析工作。 ```bash # 安装ESP-IDF扩展包及其依赖项 pip install -r $IDF_PATH/requirements.txt # 初始化一个新的ESP-IDF工程 idf.py create-project my_project_name . # 切换至对应的工作目录 cd ./my_project_name/ # 设定目标MCU类型为ESP32-S3 idf.py set-target esp32s3 # 自定义更多细节性的配置 idf.py menuconfig # 构建整个工程项目 idf.py build # 把编译成果上传给实际物理器件 idf.py flash # 实时跟踪在线状态下的运行状况 idf.py monitor ```
