三、电路板上的滤波

原创 已于 2024-07-25 18:02:23 修改 · 358 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件 #硬件工程 #stm32 #arm

于 2022-11-22 15:29:51 首次发布

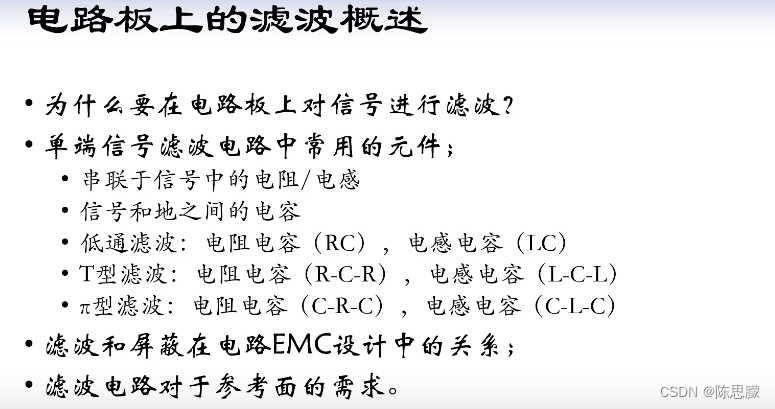

在这里插入图片描述

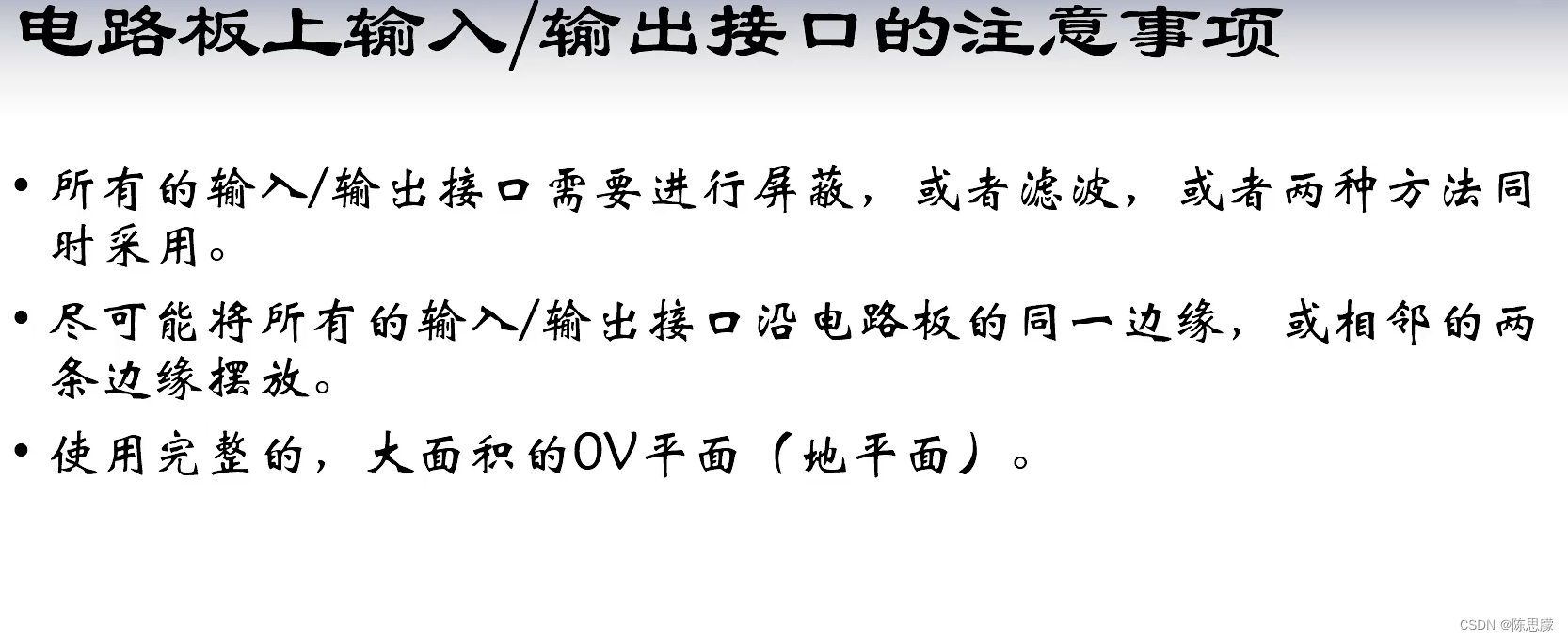

在这里插入图片描述

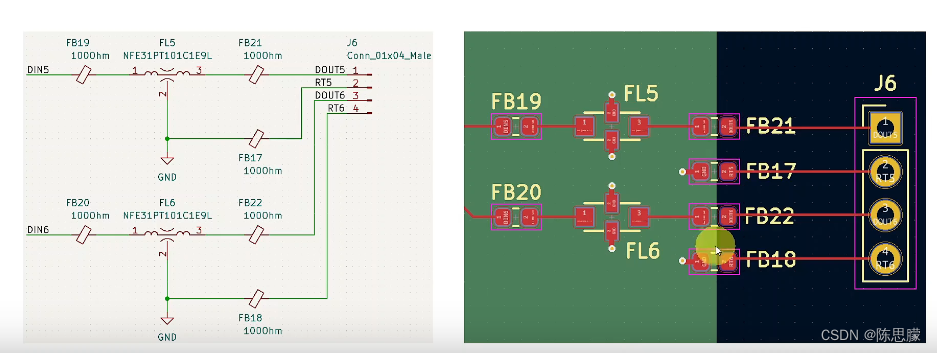

将电路板外信号与电路板内信号分隔开，并且并排放置形成一条分割线。接地点要短，直接接到地平面，避免接地线上面的电感对高频噪声形成很大阻抗，造成GND电压波动。
地平面边缘要放在磁珠中间，防止外部遭受干扰地平面

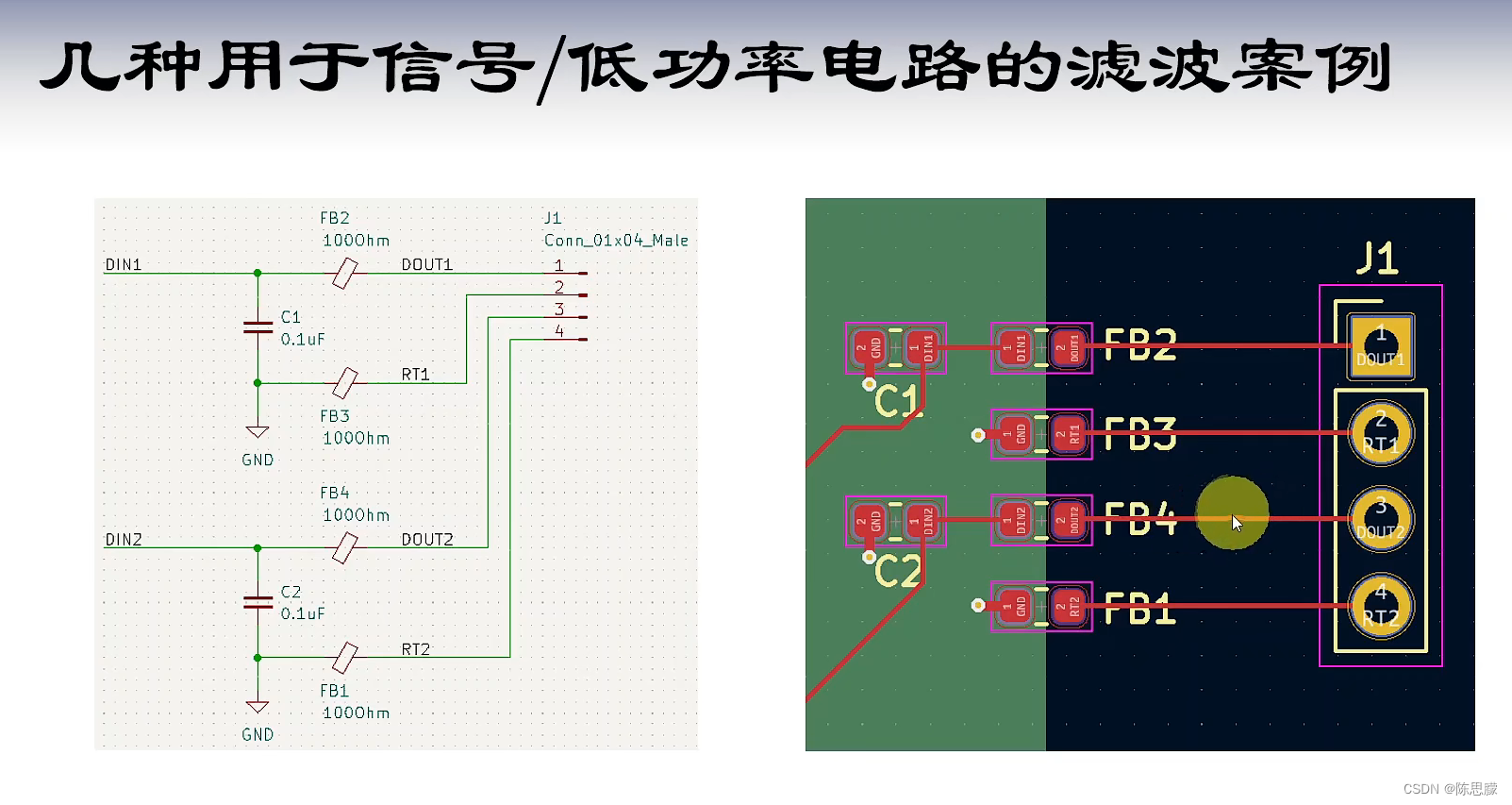

在这里插入图片描述

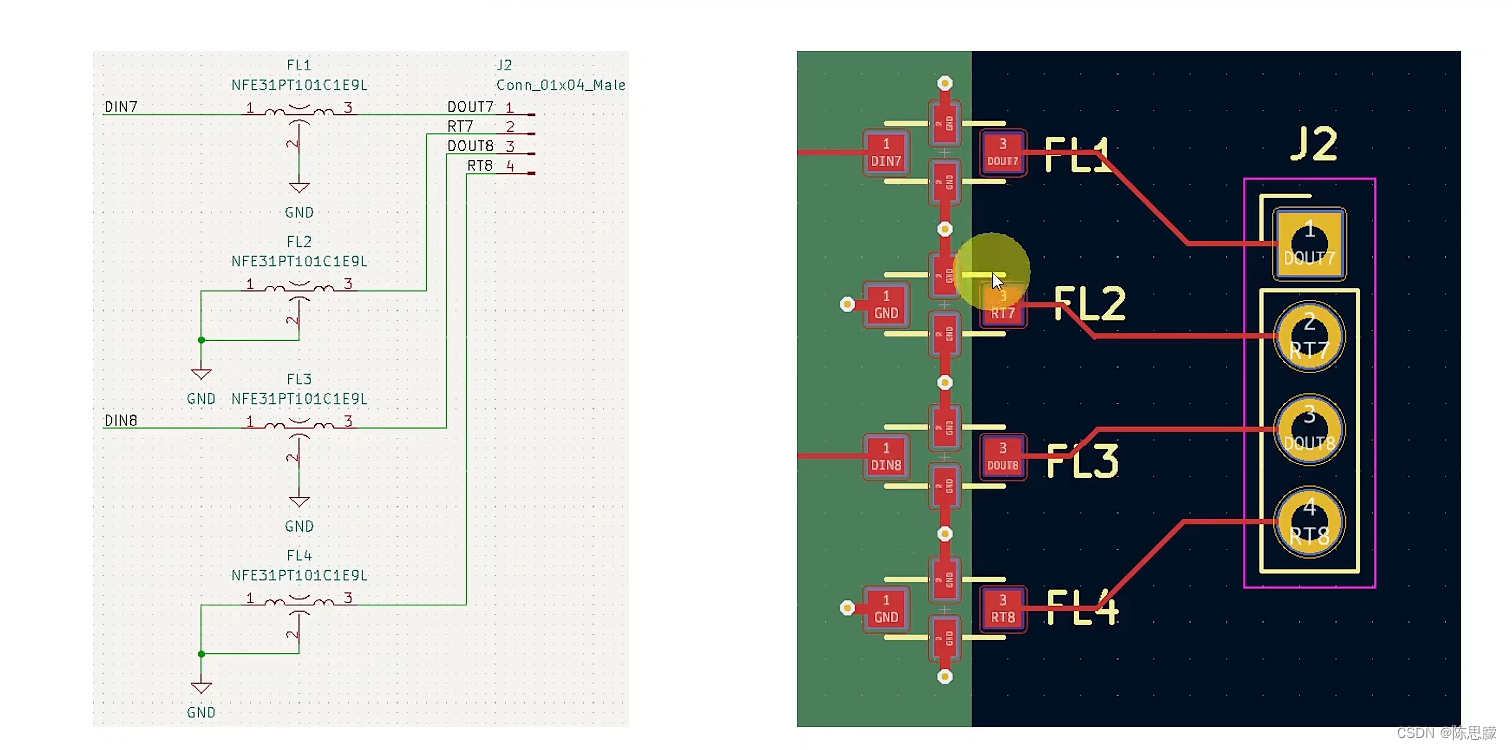

分界线在右边四个磁珠上
在这里插入图片描述

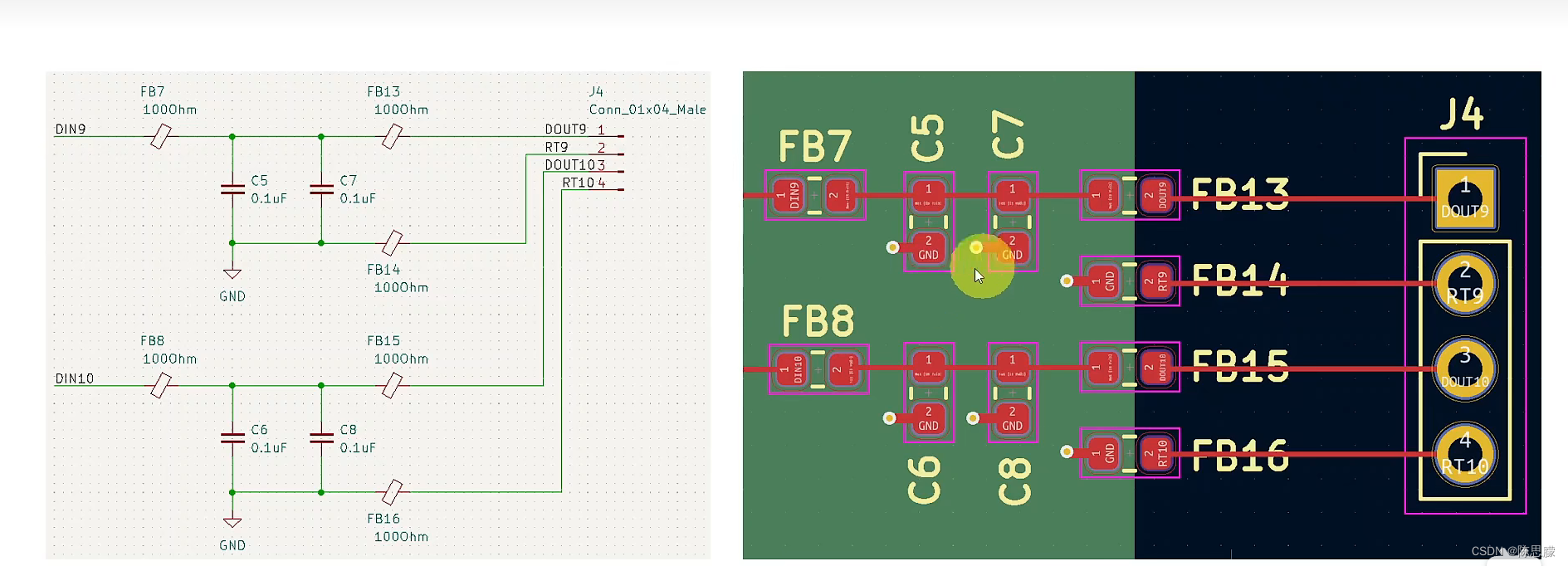

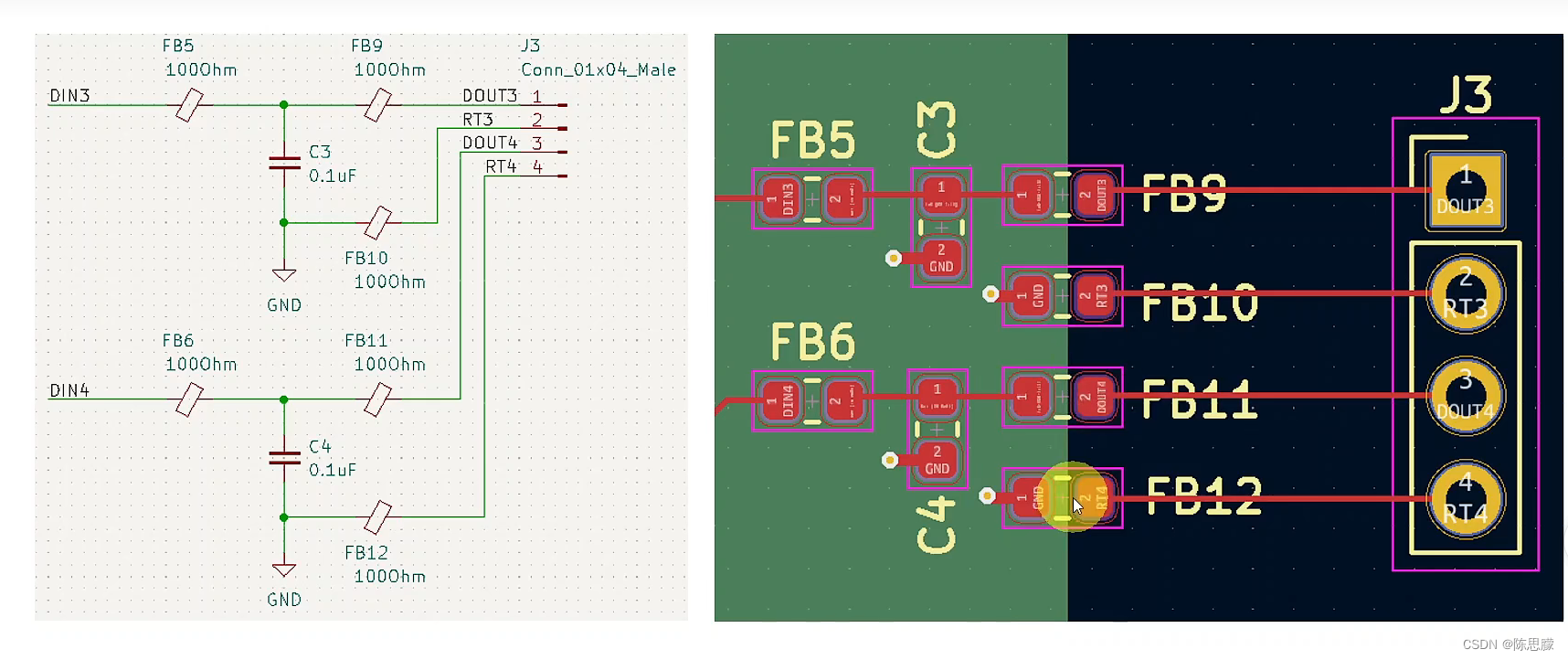

T型滤波变体，使输入输出分别从两个电容经过，避免干扰。空间允许情况下可拉大两个电容距离
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
