硬件基础——继电器

一、继电器分类

常用继电器分为电磁继电器与固态继电器。

电磁继电器

基本原理：利用电磁效应来控制机械触点达到通断目的，给带有铁芯线圈通电-线圈电流产生磁场-磁场吸附衔铁动作通断触点，整个过程是“小电流-磁-机械-大电流”这样一个过程；

优点：价格便宜，驱动简单，隔离效果好；

缺点：体积大，寿命相对短(机械触点)。

固态继电器

基本原理：由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。

优点：寿命长(无触点)，驱动简单，隔离效果好；

缺点：体积大，成本高。

二、继电器参数

额定工作电压:

是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。

直流电阻:

电磁继电器：继电器中线圈的直流电阻，可以通过万能表测量。

固态继电器：输入回路的阻抗。

吸合电流:

是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

释放电流:

是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

触点切换电压和电流:

是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

触点寿命：

由于固态继电器无触点，这个主要针对电磁继电器，指触电弹片的切换次数，理论一般可达百万次。

阅读手册：JZC-33F-012-ZS3.pdf

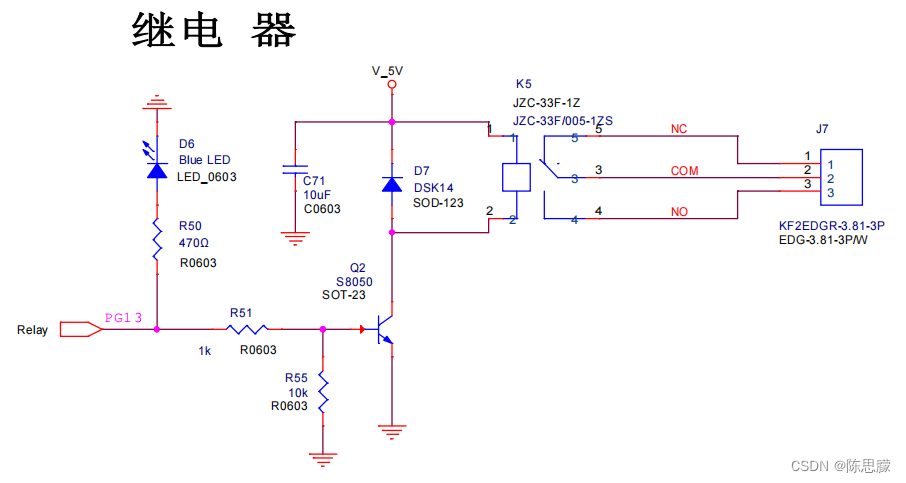

三、应用电路
