机器学习中的决策边界绘制

本文将会直接给出代码，主要目的在于对代码进行解释，熟悉使用python的Numpy和matplotlib库绘制决策边界曲线，代码来自于https://blog.youkuaiyun.com/dengjiaxing0321/article/details/70545740。
代码如下

import numpy as np
from sklearn.datasets import make_moons
import matplotlib.pyplot as plt
np.random.seed(0)
X, y = make_moons(200, noise=0.20)

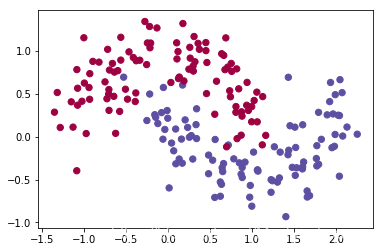

plt.scatter(X[:,0], X[:,1], s=40, c=y, cmap=plt.cm.Spectral)
plt.show()

• 输入数据集X具有两个特征，y是类别输出标签（0|1），plt.scatter方法将X中第一列（第一个特征）和第二列（特征2）作为横纵坐标进行散点图绘制；
• s=40，表示散点的大小为40，可以输入与样本数量相同的列表，表示不同点的不同大小；
• c=y，c表示颜色，可以使用c='b’这样的命令将所有散点表示为同一颜色，也可以是一个与样本数量相同的序列，因为y中的取值有两个（0或1），散点根据y的索引表示为两种不同的颜色用以区分不用类别；
• cmap表示Colormap实体或者是一个colormap的名字，cmap =
  plt.cm.Spectral实现的功能是给label为1的点一种颜色，给label为0的点另一种颜色。

def plot_decision_boundary(pred_func):

    x_min, x_max = X[:, 0].min() - .5, X[:, 0].max() + .5
    y_min, y_max = X[:, 1].min() - .5, X[:, 1].max() + .5
    h = 0.01

    xx, yy = np.meshgrid(np.arange(x_min, x_max, h), np.arange(y_min, y_max, h))

    # 用预测函数预测一下
    Z = pred_func(np.c_[xx.ravel(), yy.ravel()])
    Z = Z.reshape(xx.shape)

    # 然后画出图
    plt.contourf(xx, yy, Z, cmap=plt.cm.Spectral)
    plt.scatter(X[:, 0], X[:, 1], c=y, cmap=plt.cm.Spectral)

• 定义x_min, x_max， y_min, y_max 表示设定两个特征对应的横纵坐标的最大值和最小值，同时通过+.5附加一点边缘填充；
• 使用np.meshgrid()方法通过网格点的横纵坐标向量生成坐标矩阵，如下所示，上述示例中输入的横坐标向量为np.arange(x_min, x_max, h), 纵坐标向量为np.arange(y_min, y_max, h)；

x = np.array([0, 1, 2])
y = np.array([0, 1])

X, Y = np.meshgrid(x, y)
print(X)
print(Y)

[[0 1 2]
 [0 1 2]]
[[0 0 0]
 [1 1 1]]

• np.c_[xx.ravel(), yy.ravel()],xx.ravel(),其中xx.ravel()表示将多维数组降为一维返回视图（view），即对降维后的数据做修改会影响原始矩阵（xx.flatten()对降维后的数据做修改会不影响原始矩阵），随后使用np.c_[]方法按列叠加两个矩阵，也可以说是按行连接两个矩阵，就是把两矩阵左右相加，要求行数相等；
• plt.contourf（）方法用于绘制等高线，xx和yy表示输入坐标矩阵，Z表示通过输入参数得到输出的函数（或结果）
• plt.cm.Spectral用以给不同类别填充不同颜色；

from sklearn.linear_model import LogisticRegressionCV
clf = LogisticRegressionCV()
clf.fit(X, y)

# 绘制决策边界
plot_decision_boundary(lambda x: clf.predict(x))
plt.title("Logistic Regression")
plt.show()

使用sklearn库中的逻辑回归模型对数据进行分类预测，调用绘制决策边界函数plot_decision_boundary，输入为预测函数，lambda x: clf.predict(x)表示输入为x，输出为clf.predict(x)的函数,lambda argument_list: expression表示创建了一个以argument_list为输入，以expression为表达式的函数，实例如下；

add=lambda x, y: x+y
add

add(1,2)
3
