【紫光同创盘古PGX-Nano教程】Wifi透传实验例程说明

本原创教程由深圳市小眼睛科技有限公司创作，版权归本公司所有，如需转载，需授权并注明出处（www.meyesemi.com)

适用于板卡型号：

紫光同创PG2L50H_MBG324开发平台（盘古PGX-Nano）

一：盘古盘古PGX-Nano开发板简介

PGX-Nano 是一套以紫光同创 FPGA 为核心的开发板，选用紫光同创 logos2 系列 28nm 工艺的 FPGA（PG2L50H_MBG324）。集成下载器芯片，极大的便利 了用户的使用。 板卡搭载一颗容量为 2MB 的 SRAM 用于数据缓存，DAC 芯片用于产生模 拟信号进行测试验证，esp32 模组进行 WIFI、蓝牙透传；预留了丰富的扩展 IO 用于用户验证、测试外接模块电路功能，一组串口进行串行通信；同时为用户提 供基础的硬件电路资源，例如 led 灯、按键、拨码开关等。

PGX-Nano开发板搭载了一个esp32模块，利用此模块，可使板卡以WIFI、蓝牙的方式进行通信，应注意的是，若想通过指令对esp32模块进行配置从而进入wifi、蓝牙通信模式，需先对esp32模块进行AT固件的烧录，具体烧录步骤与烧录所需工程请参考ESP32固件烧录指南文档与tool_prj文件夹。

使用开发板上的ESP32模组进行WIFI/蓝牙通信时，需要先对模组配置相应的指令，使其进入通信状态，进入通信状态后，开发板即可以开始进行wifi/蓝牙通信。

二：开发板ESP32使用简介

PGX-Nano搭载一个esp32模组，型号为：ESP32-WROVER-IE；此型号模组集成集成ESP32系列ESP32-D0WD-V3芯片，其两个CPU核都可以被单独控制，并且支持wifi与蓝牙通信。模组具有丰富的外设接口，开发板选用串口与esp32进行数据的交互，ESP32将交互的数据通过wifi/蓝牙发送或者接收，从而使板卡进行wifi/蓝牙通信。

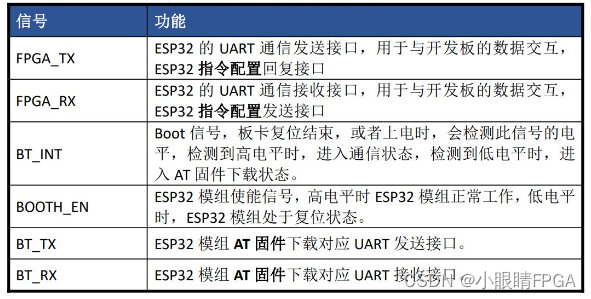

开发板与ESP32模组相连的6个信号的功能如下：

使用开发板上ESP32模模组进行WIFI/蓝牙通信的具体思路如下：

首先：

ESP32模块在使用前需要先烧录AT固件，烧录完毕后，才能正常使用指令配置ESP32模块。

烧录AT固件时，使用ESP32上BT_TX、BT_RX两个串口信号进行AT指令的烧录。将ESP32模组的BT_TX、BT_RX信号与板卡的串口信号FPGA_UA
