【紫光同创国产FPGA教程】——FPGA开发工具使用

本原创文章由深圳市小眼睛科技有限公司创作，版权归本公司所有，如需转载，需授权并注明出处（www.meyesemi.com)

一：实验简介

实验目的：了解PDS软件的使用，在线Debugger工具的使用请看第八章uart实验章节的工程说明部分章节。

实验环境：Window11         PDS2022.2-SP6.4

硬件环境：MES2L676-100HP

二：实验原理

PDS软件的安装

软件简介

Pango Design Suite 是紫光同创基于多年 FPGA 开发软件技术攻关与工程实践经验而研发的一款拥有国产自主知识产权的大规模 FPGA 开发软件，可以支持千万门级 FPGA 器件的设计开发该软件支持工业界标准的开发流程，可实现从 RTL 综合到配置数据流生成下载的全套操作。

支持平台

​​​​​​​软件安装

所有版本的安装均一致，一般地，例如PDS_2022.1版本可将软件安装在C:\pango\PDS_2022.1（软件默认安装路径），若选择自定义安装路径需注意路径不可出现中文和特殊字符。软件安装完成后，会在桌面以及程序菜单中添加快捷方式 PangoDesign Suite2022.1；在程序菜单 Pango Design Suite2022.1 文件夹中包含 Pango Design Suite、软件卸载的快捷方式 Uninstall、程序附件 Accessories 以及软件文档 Documents。

本章节安装流程以 Pango Design Suite 2022.1 Windows 版本安装进行说明，下面将详细介绍PDS安装过程：

​​​​​​​安装程序

首先关闭电脑所有杀毒软件，否则杀毒软件有可能会拦截一些组件，造成安装失败或功能缺失等不确定结果；

双击安装包中的安装程序 Setup.exe，启动安装程序：

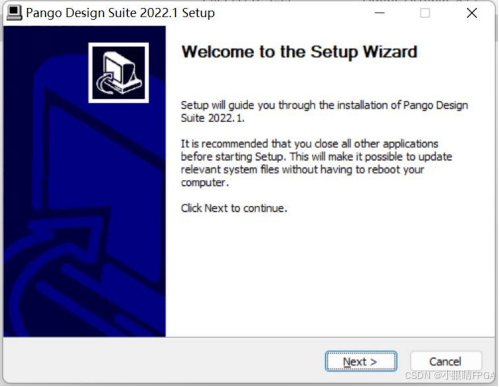

启动安装程序后的界面如下：

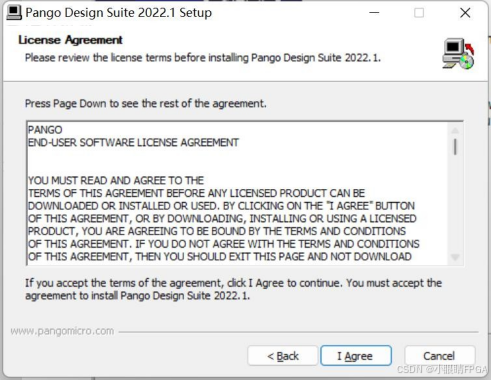

点击“Next”，跳转至许可协议对话框：

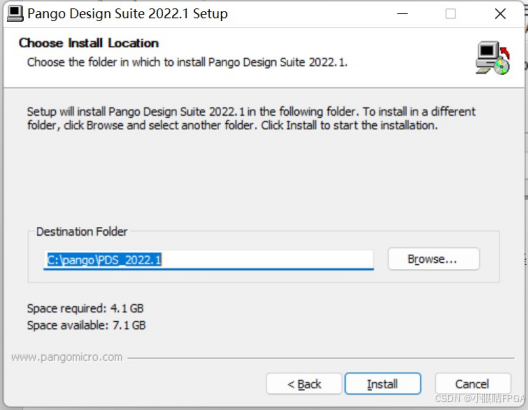

选择接受许可协议，点击“I Agree”按钮，进入选择安装路径选择框，如下图所示，默认安装路径为 C:\pango\PDS_2022.1，建议采用默认路径，若使用自定义安装路径需注意路径不要出现中文和特殊字符。

直接点击“Install”，则跳转到安装界面。

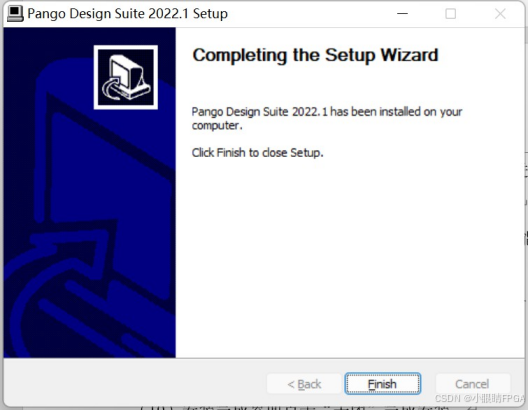

耐心等待至完成全部安装过程，点击“Finish”，安装完毕。

安装完成后，会提示是否需要安装运行库 vcredist_VS2017.exe。若电脑之前未安装过则需要安装此运行库后才能运行 PDS，点击“是”按钮进行安装；若电脑之前已安装过此运行库则无需再次安装，点击“否”按钮不进行安装即可。（如果没有这个提示，可以不管）

注：如果不确定，建议点击“是”进行安装，否则可能导致 PDS 无法运行。

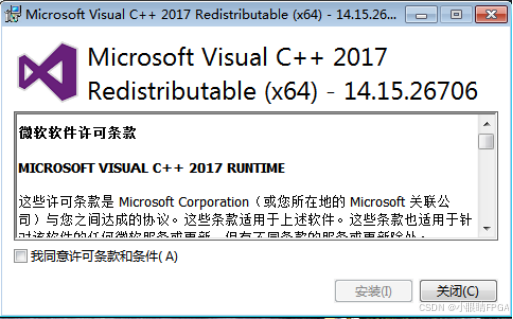

点击“是”进入运行库安装界面，选择同意许可条款和条件，点击安装按钮进行安装。

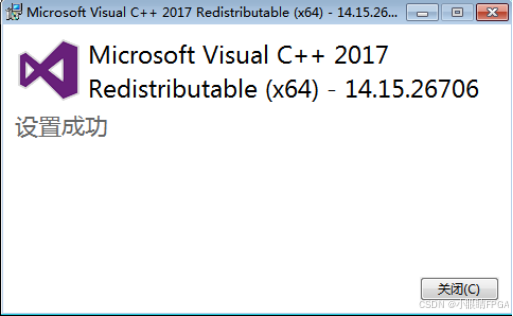

安装完成界面点击“关闭”完成安装。

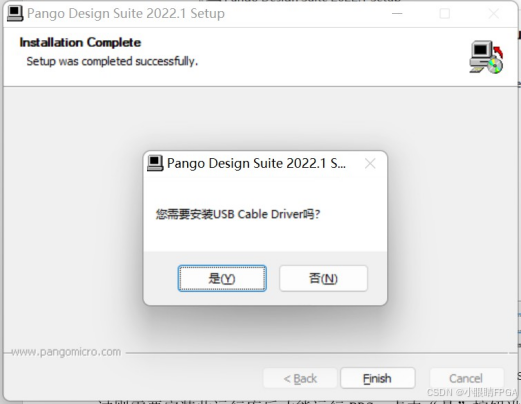

完成安装后，会提示是否需要安装 USB Cable Driver。安装点击“是”，否则可能导致下载器无法正常使用。

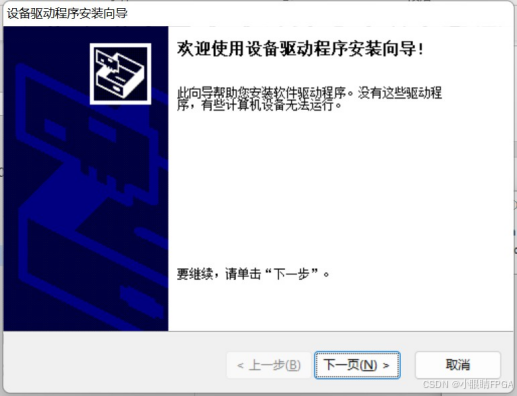

点击“是”进入驱动程序安装界面：

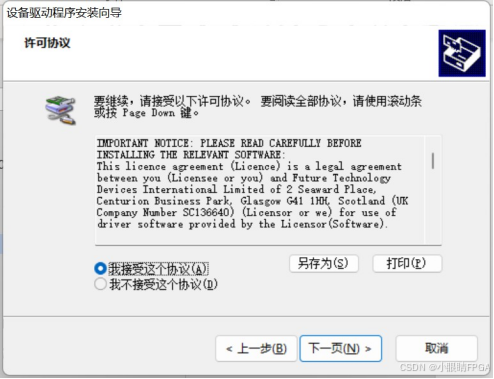

点击“下一步”进入安装驱动程序许可协议界面。点击“我接受这个协议”，然后点击”下一步“。

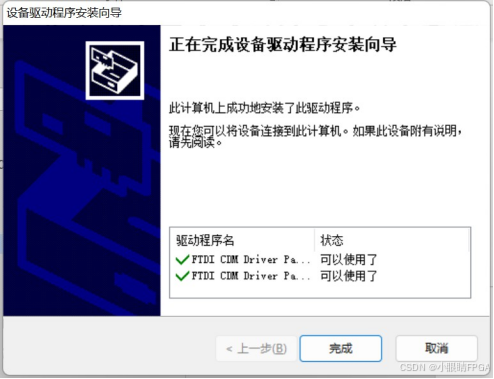

点击“完成”，完成驱动程序的安装。

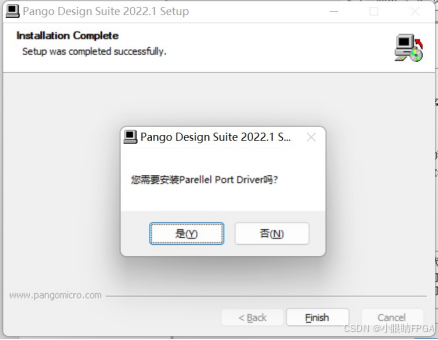

完成安装后，会提示是否需要安装 ParellelPortDriver。安装点击“是”。

点击“是”进行并口驱动程序安装。

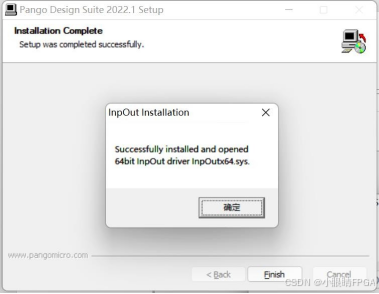

完成后点击“确定”，结束安装。在桌面上看到如下图标：



​​​​​​​License 关联，环境变量设置

软件完成安装后，Pango Design Suite 需要 License 文件才能正常使用，若安装Lite版本软件无需License。

License文件可联系相关供应商或客服获取；本教程使用软件版本开发语言支持 Verilog，若使用 VHDL需更新支持VHDL的软件版本为方便管理 license 文件，建议在 PDS 软件安装目录下新建一个 license 文件夹存放 license 文件。

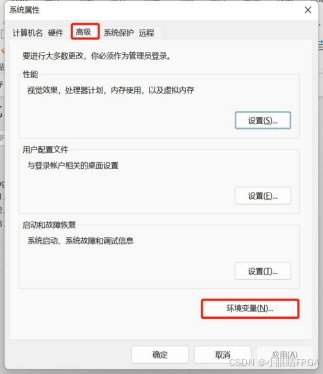

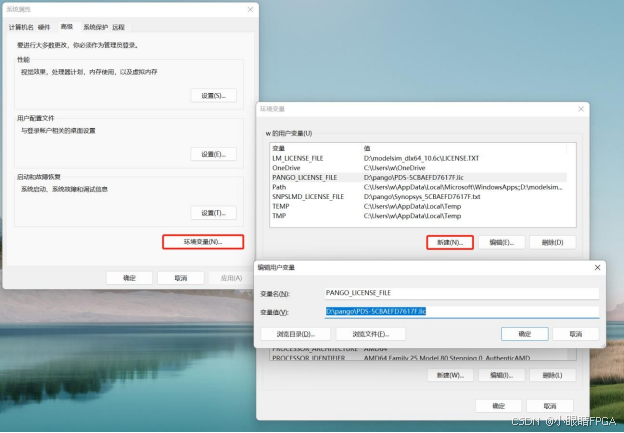

首先在电脑上打开运行窗口(win+r)，接着在窗口内输入 sysdm.cpl 然后回车。在系统属性界面内选择高级，然后点击环境变量，进行设置。

或者直接打开系统环境变量



​​​​​​​PDS license 环境变量设置

若 PDS license 文件路径为：D:\pango\license\pds_node-locked.lic直接设置环境变量：

变量名：PANGO_LICENSE_FILE

变量值：D:\pango\license\pds_node-locked.lic

如果使用开发板资料提供的通用License，还需要安装tap-windows软件。其主要作用是用来生成虚拟网卡，具体如下所示：

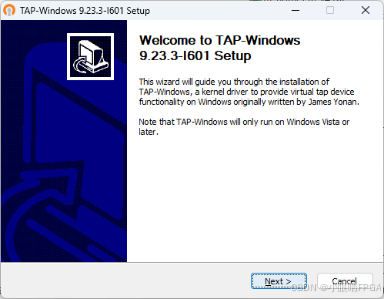

双击运行，全部保持默认。



点击Next。

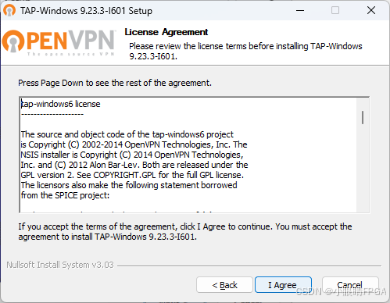

点击I Agree。

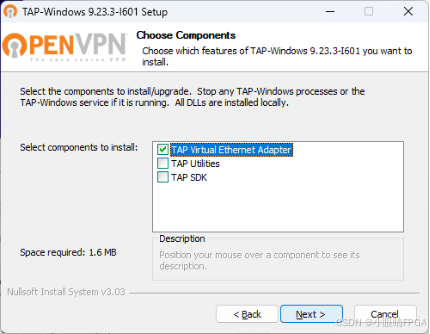

保持默认，点击Next。

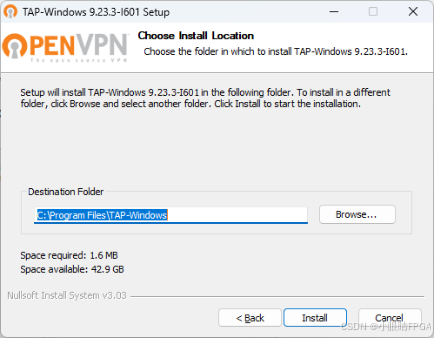

安装路径保持默认，点击Install，等待安装完成。

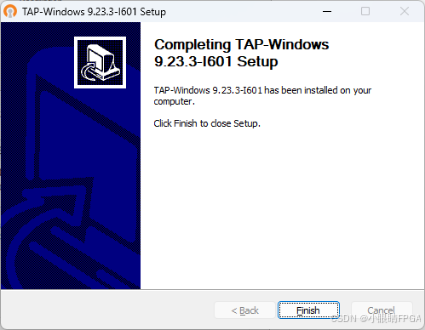

点击Finish，至此，安装完成。

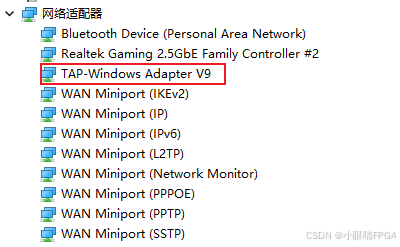

打开设备管理器，在网络适配中找到TAP-Windows Adapter V9，并双击。

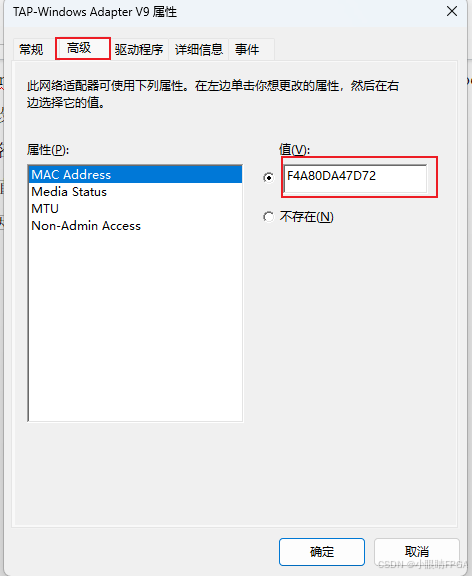

选择属性选项卡，并将MAC Address的值改成Lincese文件名后面的字符串。

​​​​​​​PDS工具的使用

详见开发板配套资料《PDS快速使用手册》文档,或软件安装目录doc文件夹下《Pango_Design_Suite_Quick_Start_Tutorial.pdf》和《Pango_Design_Suite_User_Guide.pdf》。
