rk3588调试max9286记录

目前正在rk3588 linux平台调试,kernel5.10,记录并总结下调试过程,防止忘记

1. dts配置


// SPDX-License-Identifier: (GPL-2.0+ OR MIT)
/*
 * Copyright (c) 2022 Rockchip Electronics Co., Ltd.
 *
 */

/ {
	cam_ircut0: cam_ircut {
		status = "okay";
		compatible = "rockchip,ircut";
		ircut-open-gpios = <&gpio4 RK_PA0 GPIO_ACTIVE_HIGH>;
		ircut-close-gpios  = <&gpio4 RK_PA1 GPIO_ACTIVE_HIGH>;
		rockchip,camera-module-index = <0>;
		rockchip,camera-module-facing = "back";
	};
};

&csi2_dcphy0 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;
		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipidcphy0_in: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&serdes_out0>;
				data-lanes = <1 2>;
			};
		};
		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			csidcphy0_out: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&mipi0_csi2_input>;
			};
		};
	};
};

&csi2_dphy0_hw {
	status = "okay";
};

&i2c3 {
	status = "okay";

	gmsl-deserializer@2c {
		compatible = "maxim,max9286";
		reg = <0x2c>;
		enable-gpios = <&tca6408 2 GPIO_ACTIVE_HIGH>;
		framesync-gpio = <&gpio2 RK_PC4 GPIO_ACTIVE_HIGH>;
		num-si-slots = <0x4>;
		num-mi-slots = <0x1>;
		cam-config = <0x6>;
		mipi-lanes = <0x2>;
		pixel-freq = <996>;
		serializer_adapter_default	= <&max96705_serdes_0>;
		serializer_adapter_brdcast	= <&max96705_serdes_5>;
		sensor_adapter_brdcast = <&ar0231_4>;
		rockchip,camera-module-index = <0>;
		rockchip,camera-module-facing = "back";
		rockchip,camera-module-name = "CMK-OT2022-PX1";
		rockchip,camera-module-lens-name = "IR0147-50IRC-8M-F20";

		ports {
			#address-cells = <1>;
			#size-cells = <0>;

			port@0 {
				reg = <0>;
				enable = <1>;
				video-format = <12>;
				video-width = <8>;
				cfa-pattern = "rggb";
				serializer_adapter_link0 = <&max96705_serdes_1>;
				sensor_adapter_0 = <&ar0231_0>;
				serdes_in0: endpoint {
					remote-endpoint = <&sensor_out0>;
				};
			};
			port@1 {
				reg = <1>;
				enable = <1>;
				video-format = <12>;
				video-width = <8>;
				cfa-pattern = "rggb";
				serializer_adapter_link1 = <&max96705_serdes_2>;
				sensor_adapter_1 = <&ar0231_1>;
				serdes_in1: endpoint {
					remote-endpoint = <&sensor_out1>;
				};
			};
			port@2 {
				reg = <2>;
				enable = <1>;
				video-format = <12>;
				video-width = <8>;
				cfa-pattern = "rggb";
				serializer_adapter_link2 = <&max96705_serdes_3>;
				sensor_adapter_2 = <&ar0231_2>;
				serdes_in2: endpoint {
					remote-endpoint = <&sensor_out2>;
				};
			};
			port@3 {
				reg = <3>;
				enable = <1>;
				video-format = <12>;
				video-width = <8>;
				cfa-pattern = "rggb";
				serializer_adapter_link3 = <&max96705_serdes_4>;
				sensor_adapter_3 = <&ar0231_3>;
				serdes_in3: endpoint {
					remote-endpoint = <&sensor_out3>;
				};
			};
			port@4 {
				reg = <4>;
				enable = <1>;
				video-format = <12>;
				video-width = <8>;
				cfa-pattern = "rggb";
				serdes_out0: endpoint {
					remote-endpoint = <&mipidcphy0_in>;
					data-lanes = <1 2>;
				};
			};
		};
	};

	max96705_serdes_0:serdes@40 {
		compatible = "max96705-serdes";
		reg = <0x40>;
	};

	max96705_serdes_1:serdes@41 {
		compatible = "max96705-serdes";
		reg = <0x41>;
	};

	max96705_serdes_2:serdes@42 {
		compatible = "max96705-serdes";
		reg = <0x42>;
	};

	max96705_serdes_3:serdes@43 {
		compatible = "max96705-serdes";
		reg = <0x43>;
	};

	max96705_serdes_4:serdes@44 {
		compatible = "max96705-serdes";
		reg = <0x44>;
	};

	max96705_serdes_5:serdes@45 {
		compatible = "max96705-serdes";
		reg = <0x45>;
	};

	ar0231_0:sensor@10 {
		compatible = "ar0231";
		reg = <0x10>;
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			sensor_out0: endpoint {
				remote-endpoint = <&serdes_in0>;
			};
		};
	};

	ar0231_1:sensor@11 {
		compatible = "ar0231";
		reg = <0x11>;
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			sensor_out1: endpoint {
				remote-endpoint = <&serdes_in1>;
			};
		};
	};

	ar0231_2:sensor@12 {
		compatible = "ar0231";
		reg = <0x12>;
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			sensor_out2: endpoint {
				remote-endpoint = <&serdes_in2>;
			};
		};
	};

	ar0231_3:sensor@13 {
		compatible = "ar0231";
		reg = <0x13>;
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			sensor_out3: endpoint {
				remote-endpoint = <&serdes_in3>;
			};
		};
	};
	ar0231_4:sensor@14 {
		compatible = "ar0231-i2c";
		reg = <0x14>;
		#address-cells = <1>;
		#size-cells = <0>;

	};
};

&mipi0_csi2 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi0_csi2_input: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&csidcphy0_out>;
			};
		};

		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi0_csi2_output: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&cif_mipi0_in0>;
			};
		};
	};
};

&pinctrl {
	cam {
		mipidphy0_pwr: mipidphy0-pwr {
			rockchip,pins =
				/* camera power en */
				<1 RK_PB2 RK_FUNC_GPIO &pcfg_pull_none>;
		};
	};
};

&rkcif {
	status = "okay";
};

&rkcif_mipi_lvds {
	status = "okay";

	port {
		cif_mipi0_in0: endpoint {
			remote-endpoint = <&mipi0_csi2_output>;
		};
	};
};

&rkcif_mipi_lvds_sditf {
	status = "disabled";

	port {
		mipi_lvds_sditf: endpoint {
			remote-endpoint = <&isp0_vir0>;
		};
	};
};

&rkcif_mmu {
	status = "okay";
};

&rkisp0 {
	status = "okay";
};

&isp0_mmu {
	status = "okay";
};

&rkisp0_vir0 {
	status = "disabled";

	port {
		#address-cells = <1>;
		#size-cells = <0>;

		isp0_vir0: endpoint@0 {
			reg = <0>;
			remote-endpoint = <&mipi_lvds_sditf>;
		};
	};
};

2. rk平台max9286驱动代码

相关代码我是通过rk平台相关camera的代码修改的,详情可以查询我的上传

3. 调试过程

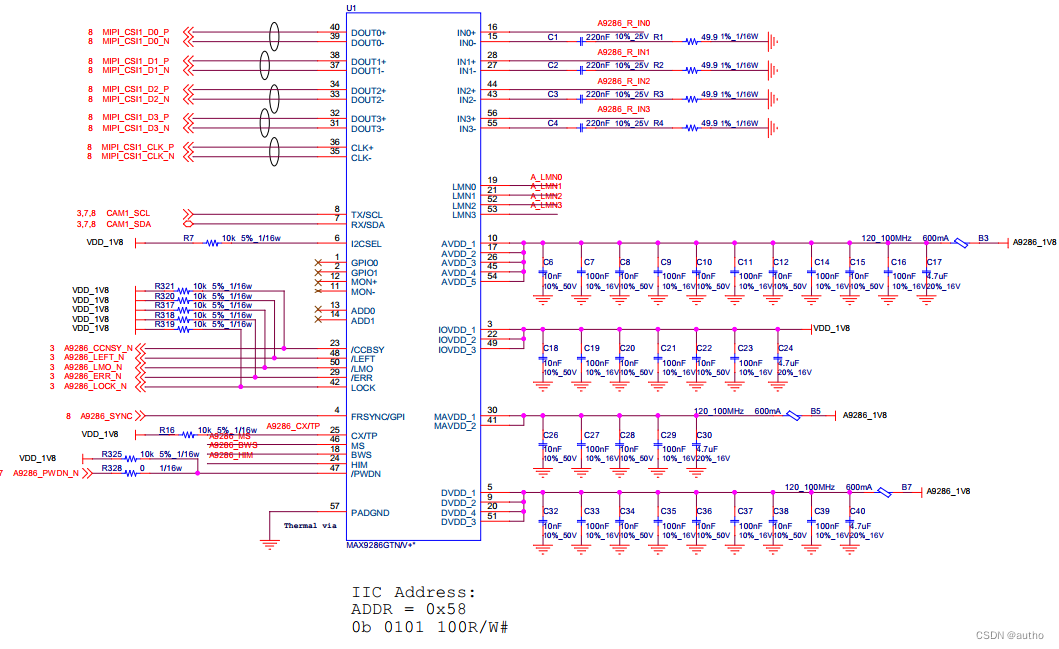

3.1 硬件原理图参考

建议通过正规的渠道购买max9286以便获得美信相关FAE的支持,不然从硬件角度和软件角度都没有支持,项目会很难进行,我现在的状况就是这样

在这里插入图片描述

3.2 驱动代码

我在调试前在外网收集了一些代码,当然kernel中自带的就max9286代码,只不过不符合rk的软件框架,相对来说要修改很多,所以我还是根据rk已有的相关代码修改的,节省很多时间

3.3 调试经验文档

相关调试比较好的调试经验可以参考以下文章:

另外可以查看max9286 programming guide,还有其他板卡的max9286的调试介绍vision-user-manual.pdf

3.4 调试问题以及调试过程

我将根据调试过程来列举我遇到的问题

1. i2c问题

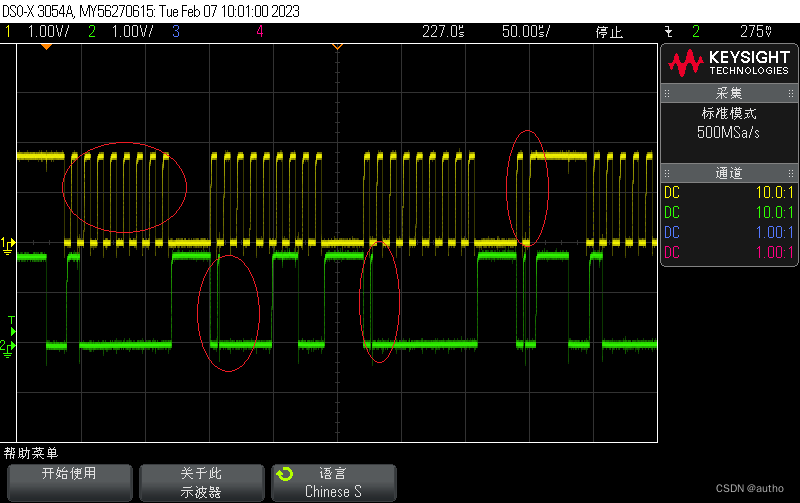

在整理好驱动后,进probe函数后会读取sensor id,i2c地址不对,下面是量到的波形
在这里插入图片描述
图中红圈所标识的是奇怪的点,
1.起始信号后只有8个周期,没看到ack位
2.data上有奇怪的上拉然后立即下拉的过程,虽说在clock为低时不影响实际传输的值

后面有了解到i2c clock stretching时钟延展:通过将 SCL 线保持在低电平来暂停传输。在 SCL 再次拉高之前,传输无法进行。从机通过将 SCL 线拉低,强制主机进入等待状态

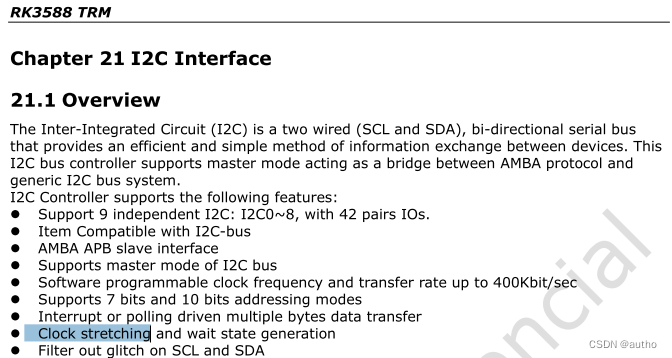

同时询问Rockchip 3588是否支持i2c clock stretching在这里插入图片描述
实际的上的i2c clock stretching在max9286中的描述是在访问remote sensor时可能由于同轴电缆或者双绞线太长导致remote sensor回应慢,而现在的状况时加上这个调试max9286的子板就会出现这种i2c 波形,应该是硬件设计问题,i2c通信没发现什么问题,这个问题就没有深究

2. serializer i2c无法读取寄存器

在用v4l2-ctl 抓图的过程中会调用驱动中的start streaming函数,在这个函数中设置max9286的相关寄存器,设置完成后会读取max96705的link状态,遇到的状况就是始终无法读取

检查硬件状态,查看硬件配置BWS,CX/TP,I2CSEL,HIM ,MS
可参考max9286+max96705摄像头调试–基于imx8qm问题5

我检查下来的状态是BWS=0(open),HIM =1 (high),DRS = 0(high data rate mode),DBL = 1,这些个状态max9286和max96705一定要一致,用万用表两道HIM为高后,将寄存器0x1c设置为0xf4,可以读取max96705寄存器

3. v4l2-ctl不能抓取图像

v4l2-ctl --verbose -d /dev/video0 --stream-mmap=4 --stream-to=/data/1.yuv --stream-count=1 --stream-poll无法dump出数据,显示timeout,量max9286端mipi data有波形输出

排查步骤可以参考rockchip相关文档《Camera_Exteranl_FAQ_v2.1.pdf》

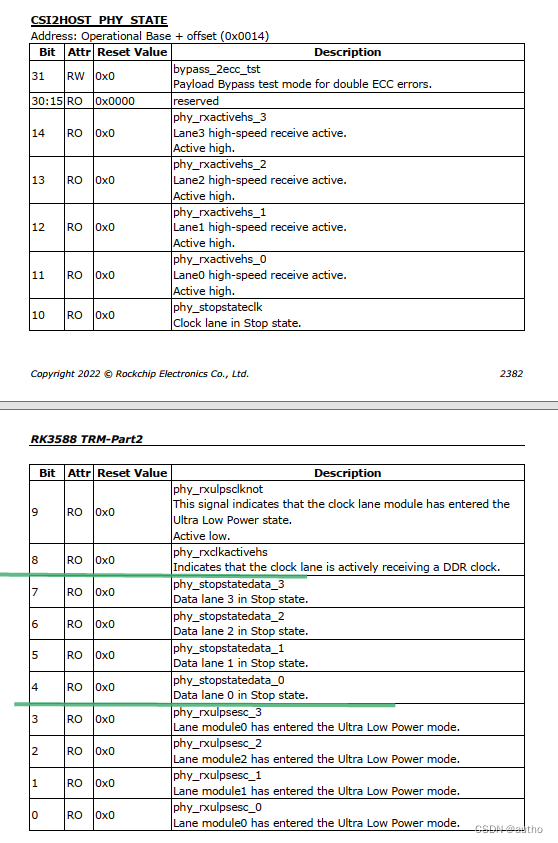

camera 正常传输图像像素数据是工作在高速传输模式下。建议查看 MIPI DPHY Status 寄存器,可以提示 DPHY 是否进入正常高速(Hs)状态采集高速(Hs)数据
在这里插入图片描述
root@RK3588:/# io -4 0xfdd10014
fdd10014: 000006f0

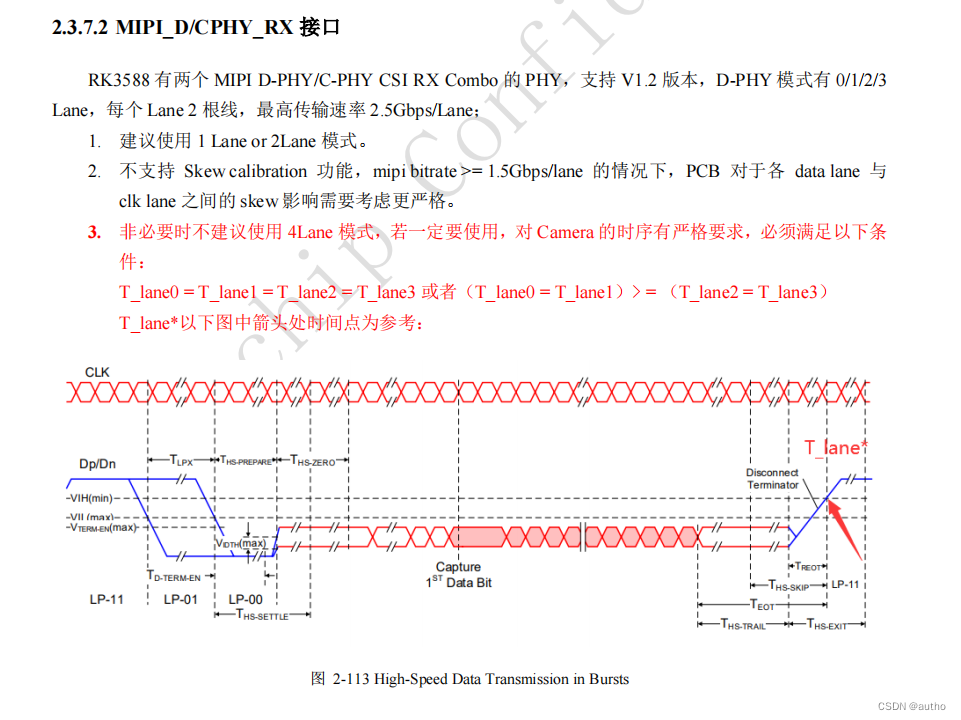

可以看到bit11为0,max9286 mipi只能工作在continue mode,而bit11 Clk lane continue 模式时,该状态固定为 1,目前的max9286已处于streaming状态,建议检查 Clk lane 至主控端的硬件连接是否正常,之前软件上配置的是max9286连接的是rk3588端的Dphy0,硬件原理图上的命名有问题,查看连接网络,实际上连接到核心板上的是DCPHY0,问题又来了,rockchip最新的硬件设计参考指出DCPHY建议使用2lane
在这里插入图片描述
官方解释:硬件逻辑设计的原因,导致dcphy对HS->LP11的时序要求很高,skew calibration会影响到结束的位置,所以不能开。目前推荐都是用2lane的。4lane的要使用,要求tx端的mipi时序有比较大的调整空间,目前看除了一些fpga输出的mipi能比较方便的调整时序,市面上大部分的tx端都很难调整到这部分特殊时序,光靠rx端的内部调整不能保证一定可以。

dts和驱动代码g_mbus函数中以及max9286配置都换成2lane后用v4l2-ctl抓图,由于平台问题,只能设置为NV12或NV6格式来抓图,设置为UYVY和YUYV主图报错,后面打上0001-media-rockchip-vicap-fixes-error-of-output-format-to.patch后能正常抓UYVY图像

上面的过程都是在基于硬件正常的情况下,如果还抓不到图,就需要查查硬件,在max9286寄存器配置完成后,用示波器测量max9286端和soc接收端的mipi clk和data,看波形、帧率等是否正常,任何一端mipi data没有信号或者有问题都不行,我这边就碰到过,由于转接板问题导致的soc mipi data0p和data0n短路的情况,还有就是max9286不正常,不能出mipi信号

另外,还可能碰到配置max9286寄存器过程中在访问remote sensor(max96705 7bit地址0x40)时出现错误,导致i2c错误,我这是信号经过的转接板太多,在设置max96712之前多加些延时,还有可能是POC供电有问题,还要测量coax同轴电缆是否有信号,板卡上电感是否坏了

4. 图像不正常

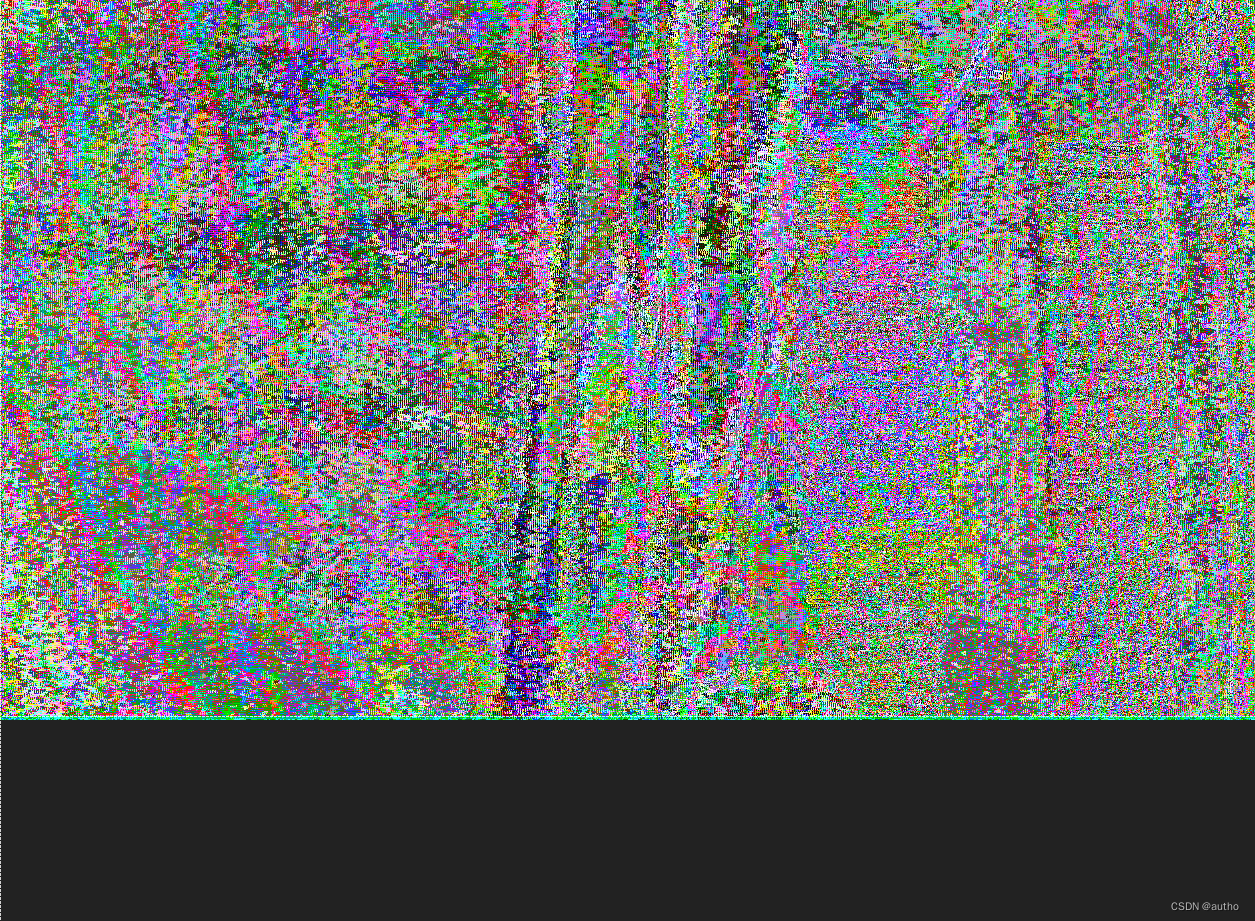

抓出的图像不正常
在这里插入图片描述

调整camera ar0231固件为UYVY,同时调整max96705 crossbar 大小端,

0x03, SER_I2C_LK0, 0x20, 0x07,
0x03, SER_I2C_LK0, 0x21, 0x06,
0x03, SER_I2C_LK0, 0x22, 0x05,
0x03, SER_I2C_LK0, 0x23, 0x04,
0x03, SER_I2C_LK0, 0x24, 0x03,
0x03, SER_I2C_LK0, 0x25, 0x02,
0x03, SER_I2C_LK0, 0x26, 0x01,
0x03, SER_I2C_LK0, 0x27, 0x00,

0x03, SER_I2C_LK0, 0x30, 0x17,
0x03, SER_I2C_LK0, 0x31, 0x16,
0x03, SER_I2C_LK0, 0x32, 0x15,
0x03, SER_I2C_LK0, 0x33, 0x14,
0x03, SER_I2C_LK0, 0x34, 0x13,
0x03, SER_I2C_LK0, 0x35, 0x12,
0x03, SER_I2C_LK0, 0x36, 0x11,
0x03, SER_I2C_LK0, 0x37, 0x10,

能正常一路camera出图像

5. 4路camera出图问题

同步可参考[max9286+max96705摄像头调试–基于imx8qm]
目前设置为内同步,手动模式,需要设置同步时钟则需设置0x06~0x08寄存器

0x03, DSR_I2C_DEF, 0x06, 0xa8,
0x03, DSR_I2C_DEF, 0x07, 0x14,
0x03, DSR_I2C_DEF, 0x08, 0x45,
0x03, DSR_I2C_DEF, 0x01, 0x00,

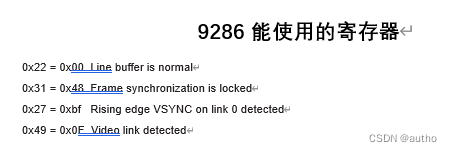

四路同步需要检查寄存器

在这里插入图片描述
max9286配置为4路camera有严格的时序问题,我们再之前的配置,虽然所有寄存器的状态全部正确,但单独切换到link1~4,可以发现并没有mipi波形,我们在开机后用i2ctransfer手动给max9286配置寄存器,发现在配置完第一路link和第二路link配置后再切回第一路,发现第一路已经停了(示波器一直连着mipi data0),像这样连续试很久才配置出一种4路camera均能输出的情况,注意再同步后,切换到link2~4,需要设置0x0B link order寄存器,选择当前link为first csi output order,不然在示波器上只能看到sync信号,没有完整的mipi data 波形

在所有link通道都有输出后,在soc端需要配置dphy接收的mipi clock,可以用示波器从max9286端量出,单个camera 2lane为200M,4个camera为800M,完成后就应该能用v4l2-ctrl抓图,当然可能会出现很多mipi ERR1、ERR2,根据相应情况排查

6. 只能从VC0拿到数据

按照以往的经验,多路camera应该试按排列给与特定的virtual channel,在通过video0~3来达到特定的数据,但目前只能达到vc0中的数据,由于没有美信原厂的支持,我们一致在排查这个问题,

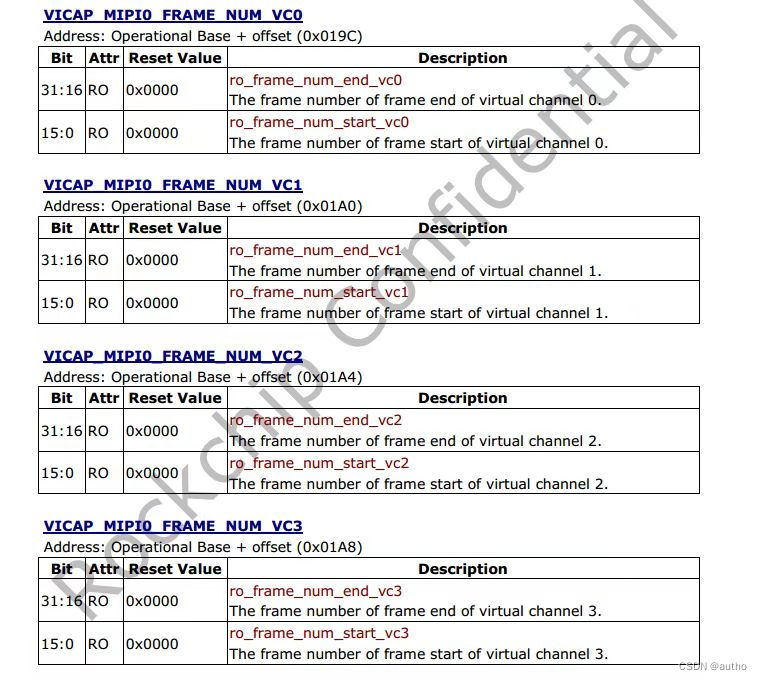

在这里插入图片描述
io -4 -l 0x1000 0xfdce0000 查看vc收发,vc0是19c

在max9286一直输出的情况下,查看soc端vc0~3接收的情况,可以看到只有vc0异能接收到帧头帧尾,而因为没有美信的支持,所以一直卡在这个阶段,max9286出来的数据也没法保证正确与否,只能量信号确认

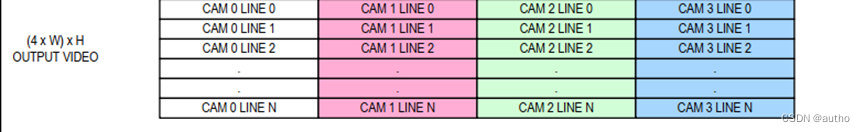

试过0x15设置成0x1b即设置成(4 x W)x H
在这里插入图片描述

可以用video0抓到vc0的图像,用video1–3抓不到vc1–3的图像,报timeout错误,查看soc端vc接收寄存器19c,发现vc1~3错误

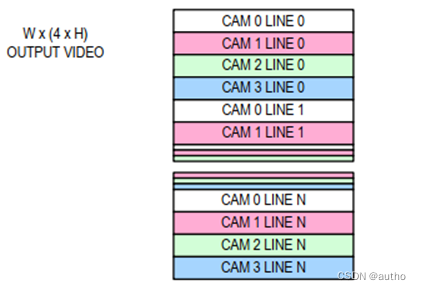

0x15配置成0x9b即设置成W x (4 x H)
在这里插入图片描述
四路camera能用以下命令出图
v4l2-ctl -d /dev/video0 --set-fmt-video=width=1280,height=720,pixelformat=NV16 --stream-mmap=4

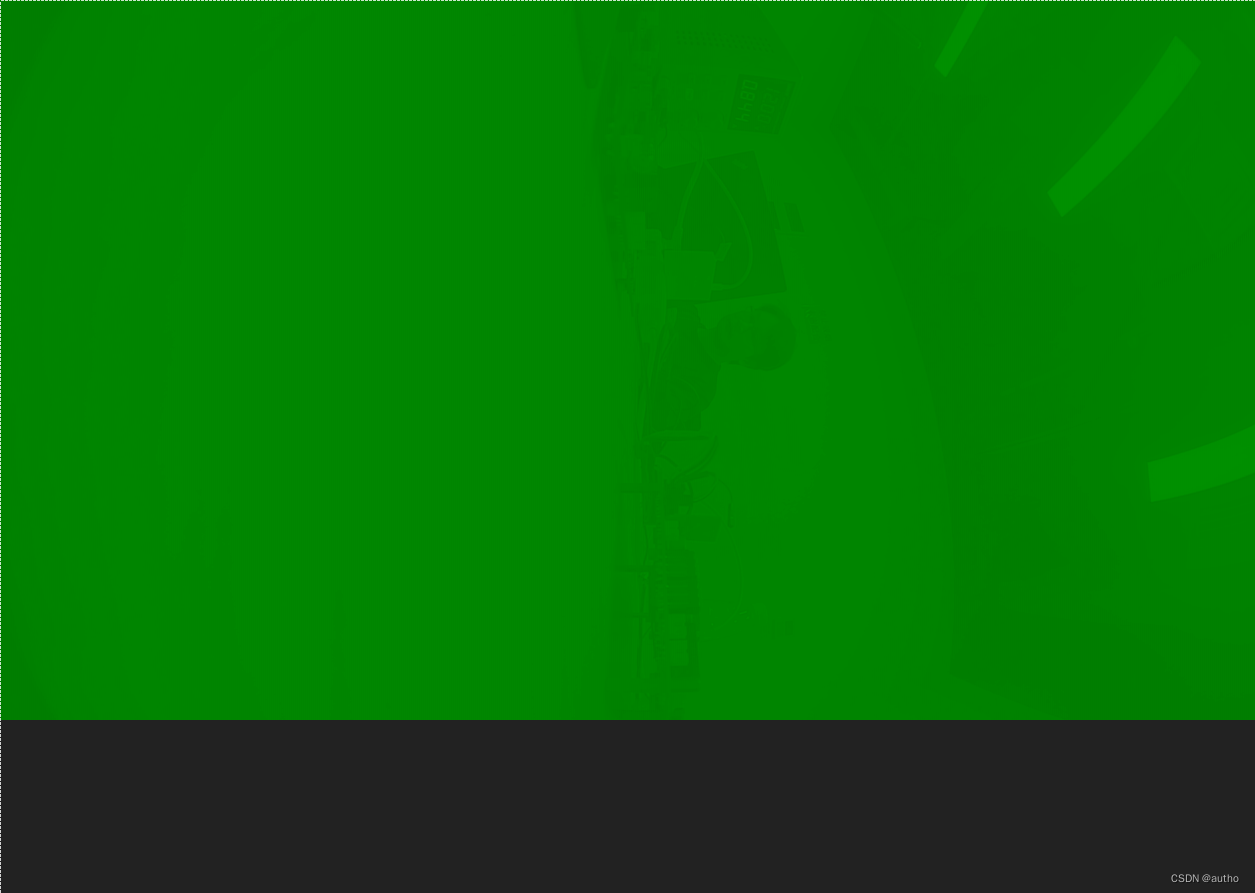

但用NV16或NV12或者UYVY抓出来的图像不正常,图像始终蒙了一层绿色
在这里插入图片描述
后面发现所有的数据都只有低4位,高位为0,通过把 低位移到高位可以发现图像变亮,绿色的蒙板没了

后面咨询了美信的代理商,发现max9286只出一路vc0,0x15设置为0x1b模式出的超级帧包含了4路camera的数据,只需要在驱动中设置width为1280*4,抓的图为4路camera的组合帧
