单片机mcu内存分布详解

一、内存分区：

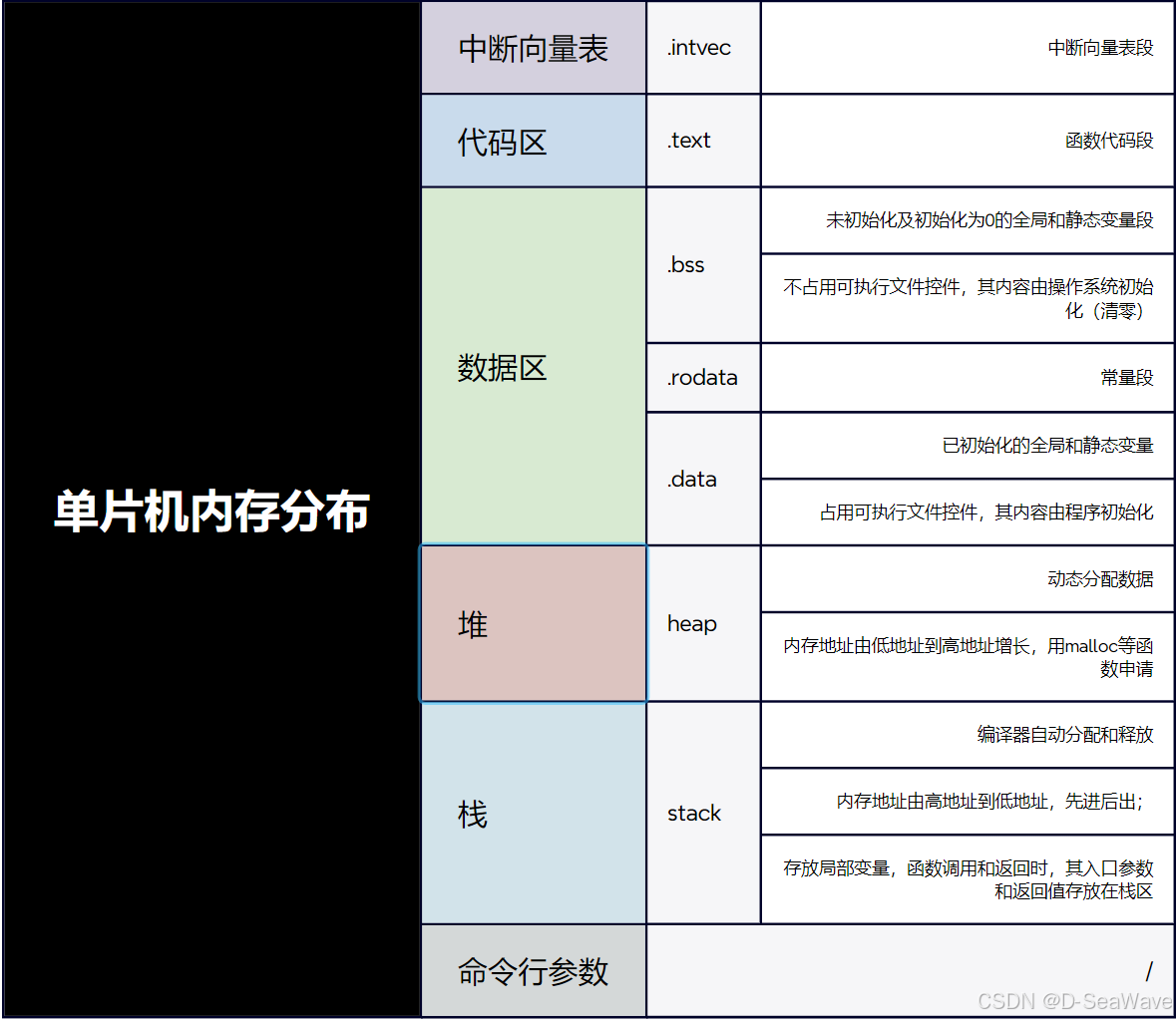

• 单片机内存分布

  • 中断向量表

    • .intvec

      • 中断向量表段

  • 代码区

    • .text

      • 函数代码段，存放函数体的二进制代码。

  • 数据区

    • .bss

      • 未初始化及初始化为0的全局和静态变量段

      • 不占用可执行文件控件，其内容由操作系统初始化（清零）

    • .rodata

      • 常量段

    • .data

      • 已初始化的全局和静态变量

      • 占用可执行文件控件，其内容由程序初始化

  • 堆

    • heap

      • 动态分配数据

      • 内存地址由低地址到高地址增长，用malloc等函数申请

  • 栈

    • stack

      • 编译器自动分配和释放

      • 内存地址由高地址到低地址，先进后出；

      • 存放局部变量，函数调用和返回时，其入口参数和返回值存放在栈区

  • 命令行参数

    • /

二、单片机内存分布

单片机内存被总分为flash(rom)和sram（ram），flash里面的数据掉电可保存，sram中的数据掉电就丢失；

flash（rom）空间大小为Code + RO-data + RW-data的总和;

SRAM空间(即RAM区)，占用的空间为RW-data + ZI-data之和;

1、Code、RO-data、RW-data和ZI-data

单片机通过keil/IAR编译后会在“Build Output”输出栏输出当前代码内存占用信息：

包括Code、RO-data、RW-data和ZI-data的大小；

1.含义
Code：代码段，存放程序的执行代码。。

存储位置：ROM

特点：只读

RO-data：数据段，存放程序定义的常量。

存储位置：ROM

特点：只读

RW-data：数据段，存放已初始化的全局变量。

存储位置：ROM和RAM

特点：可读可写

ZI-data：数据段，存放未初始化或初始化为0的全局及静态变量。

存储位置：RAM

特点：可读可写
