OSEK（开放式汽车电子系统接口）网络管理是一种广泛应用于汽车电子系统的直接网络管理协议，主要用于协调多个ECU（电子控制单元）的同步休眠与唤醒，以降低整车静态功耗并确保通信可靠性。以下是其核心机制与特点的总结：

一、核心机制

逻辑环（Logical Ring）
OSEK网络管理的核心是建立逻辑环，所有ECU按网络地址从小到大排列，形成一个环状结构。
- 建环过程：ECU上电后首先发送Alive报文（数据第二字节为0x01），声明自身存在；随后通过Ring报文（第二字节为0x02）传递令牌（Token），最终形成闭合的逻辑环19。
- 报文规则：Ring报文的第一字节指向下一节点ID，第二字节包含状态标志（如休眠指示位Sleep.Ind或应答位Sleep.Ack）129。
休眠与唤醒
- 休眠流程：当ECU满足休眠条件时，发送Sleep.Ind置1的Ring报文（第二字节0x12）。若所有节点均发送Sleep.Ind，最后一个节点的下一节点会发送Sleep.Ack应答（第二字节0x32），触发全网进入休眠等待状态（Twbs，通常1500ms），最终停止通信并进入低功耗模式194。
- 唤醒机制：ECU可通过硬件中断（如IGN信号）或接收应用报文唤醒，唤醒后需在50ms内发送Alive报文，并在700ms内完成所有周期报文的发送2811。

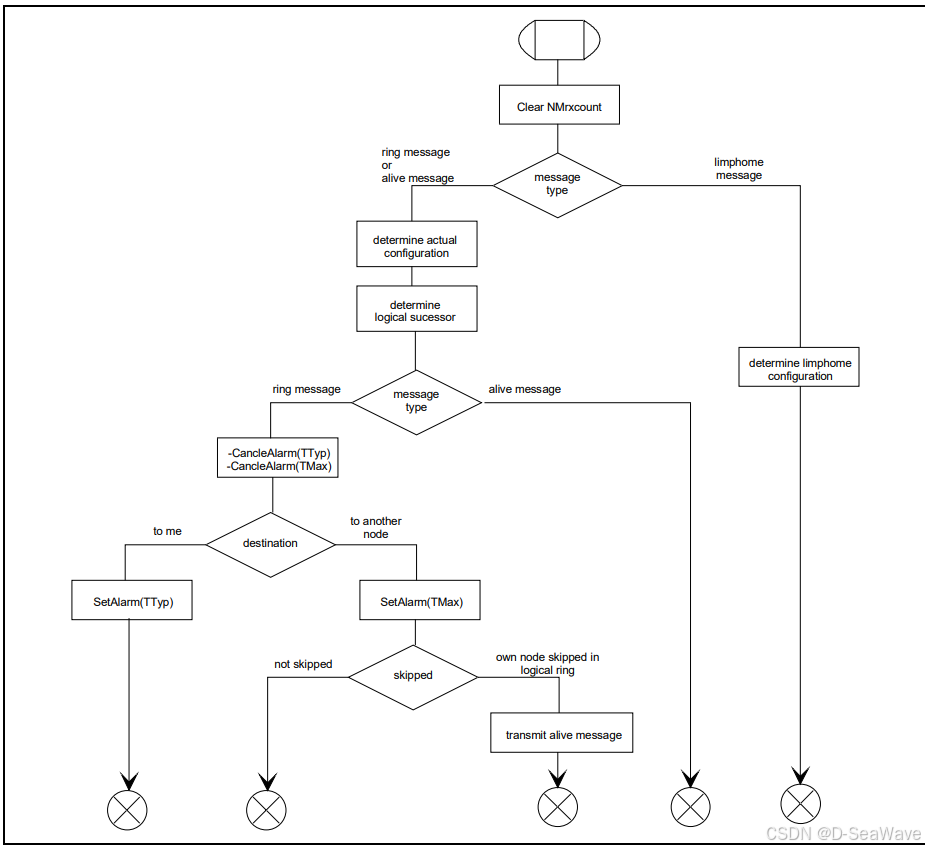

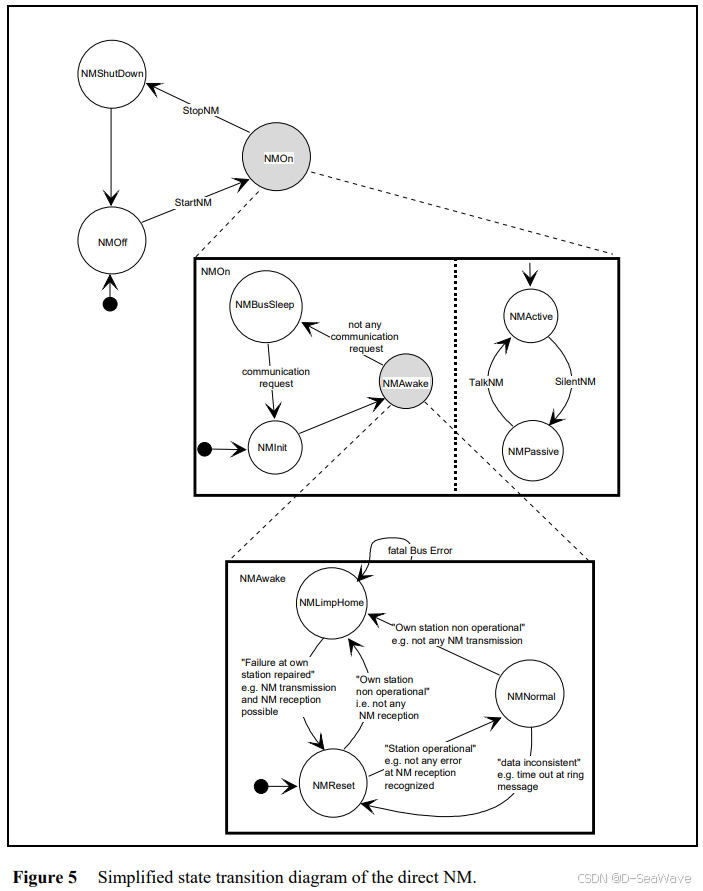

二、状态管理

主要状态
- Reset：ECU初始化时状态，发送Alive报文尝试建环。
- Normal：逻辑环正常运行时状态，周期性发送Ring报文。
- LimpHome：建环失败时进入的跛行模式，以1000ms周期发送LimpHome报文（第二字节0x04），直至重新建环138。
异常处理
- 节点掉线：若逻辑环中某节点异常，其他节点将重新发送Alive报文重建逻辑环29。
- 超时机制：如Tmax（Ring报文发送后未收到响应的超时时间）触发时，节点复位并重新初始化58。

三、时间参数

Ttyp：Ring报文间隔时间（通常90-120ms）19。
TError：LimpHome状态报文周期（通常1000ms）18。
Twbs：休眠等待时间（1500ms），期间若检测到报文则取消休眠258。
唤醒响应：远程唤醒需在50ms内发送Alive报文，本地唤醒需在150ms内完成CAN接收使能28。

四、与其他标准的对比

与AUTOSAR网络管理相比，OSEK的特点包括：

令牌环机制：依赖逻辑环同步休眠，而AUTOSAR采用分布式策略（节点停发NM帧即视为休眠请求）4。
报文结构：OSEK的NM帧包含目标地址（Byte0）和状态标志（Byte1），而AUTOSAR结构更简化45。
容错性：OSEK需逻辑环重建应对节点异常，AUTOSAR则更灵活49。

五、测试与评价

OSEK网络管理测试涵盖逻辑环稳定性、休眠同步性、异常响应等，常见测试项包括：

逻辑环建立：验证DUT能否与模拟节点稳定建环8。
休眠转换：检查DUT能否正确发送Sleep.Ind和Sleep.Ack报文8。
LimpHome行为：模拟节点掉线时，确认DUT进入跛行模式并发送04报文89。

总结

OSEK网络管理通过逻辑环机制实现高效的休眠同步与故障恢复，适用于对功耗和通信可靠性要求严格的汽车电子系统。其核心在于动态令牌传递与状态机管理，但复杂度较高，需结合时间参数和异常处理策略确保稳定性。开发者需重点关注建环流程、休眠同步及与AUTOSAR的差异设计。更多实现细节可参考相关测试工具与配置器开发文档
