基于CubeMX和HAL库点亮LED流水灯

基于CubeMX和HAL库点亮LED流水灯

一、安装CubeMX

（一）安装CubeMX

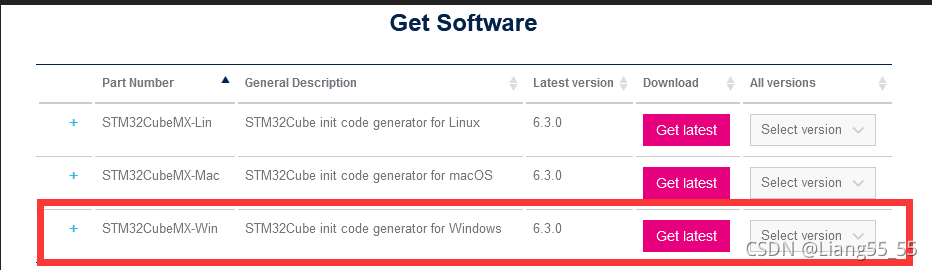

下载地址：
https://www.st.com/en/development-tools/stm32cubemx.html

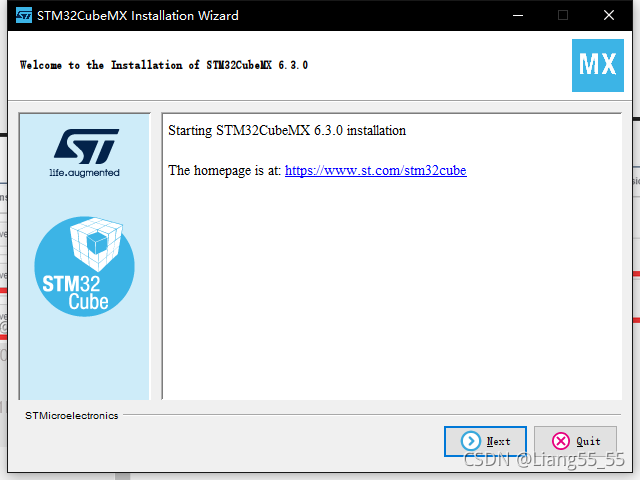

以管理员身份运行安装程序
点击done，安装完成。

（二）安装固件库

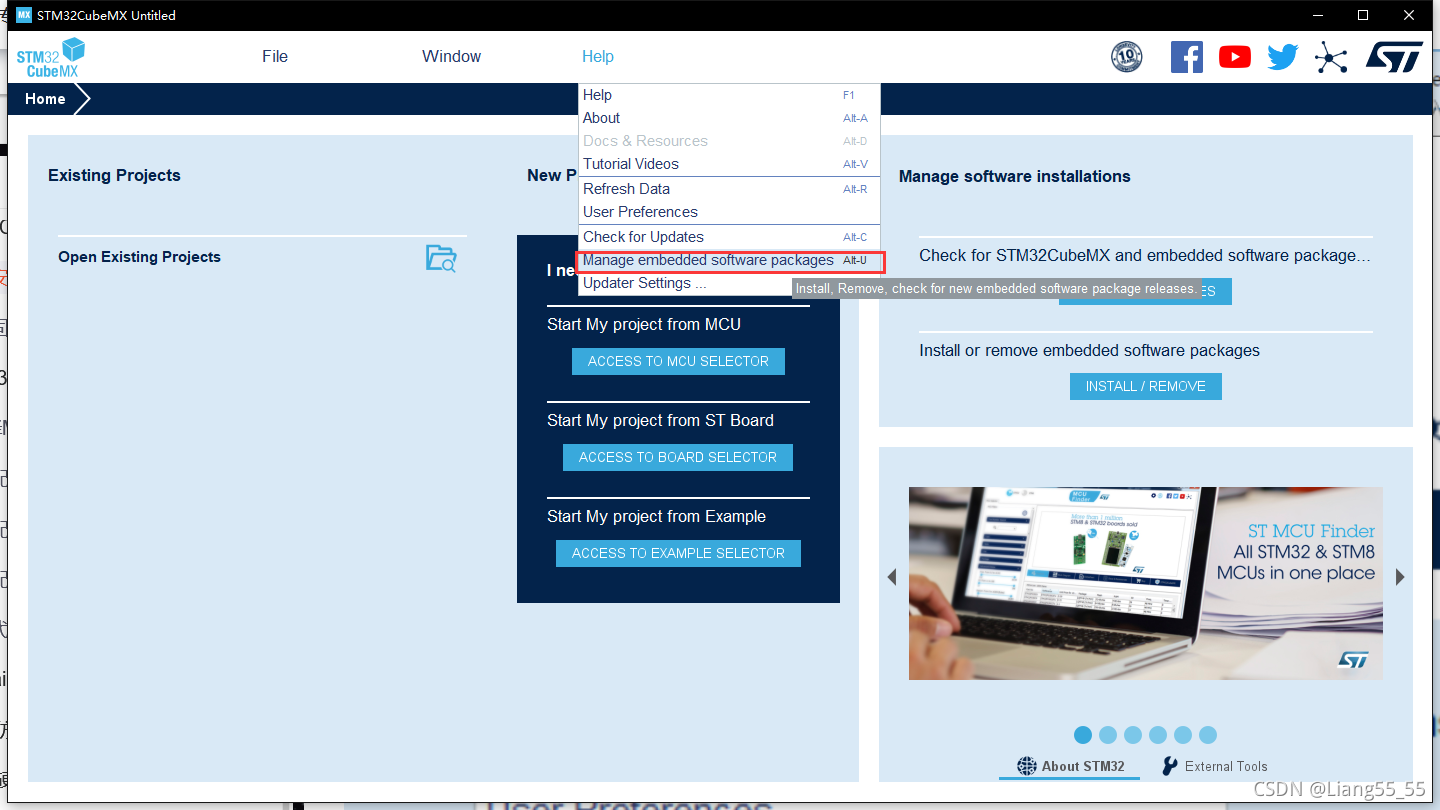

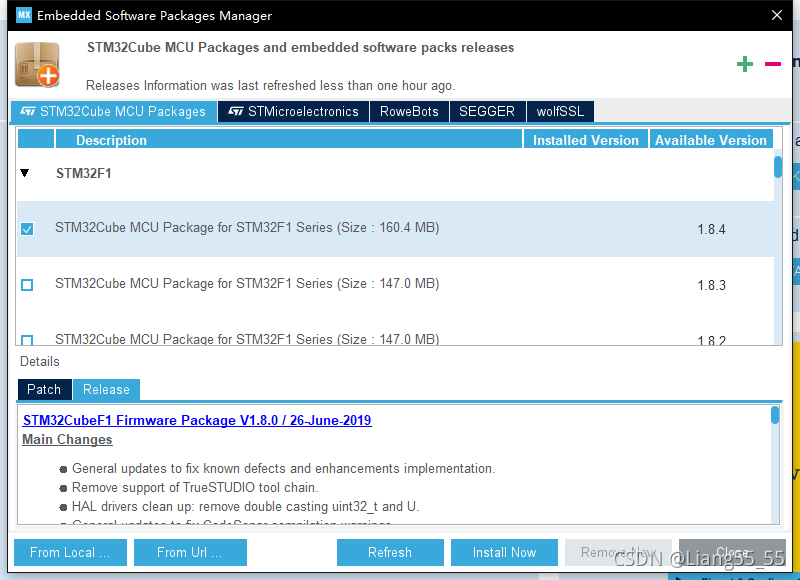

运行CubeMX,HELP->Manage embedded software paclages

选择所需的安装，点击install now下载

二、使用CubeMX生成相关代码

（一）配置

1）点击 new project

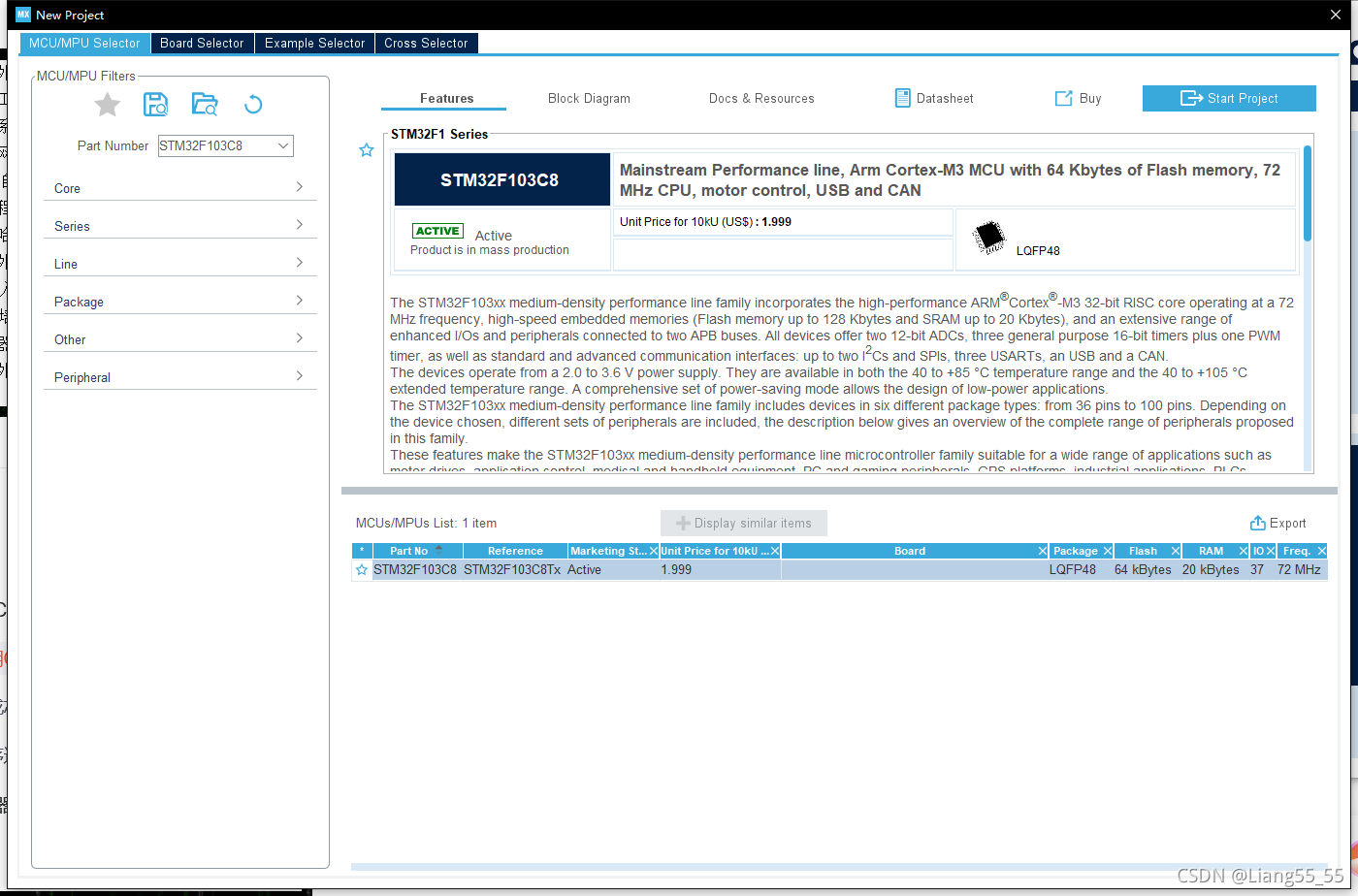

2）选择芯片STM32F103C8

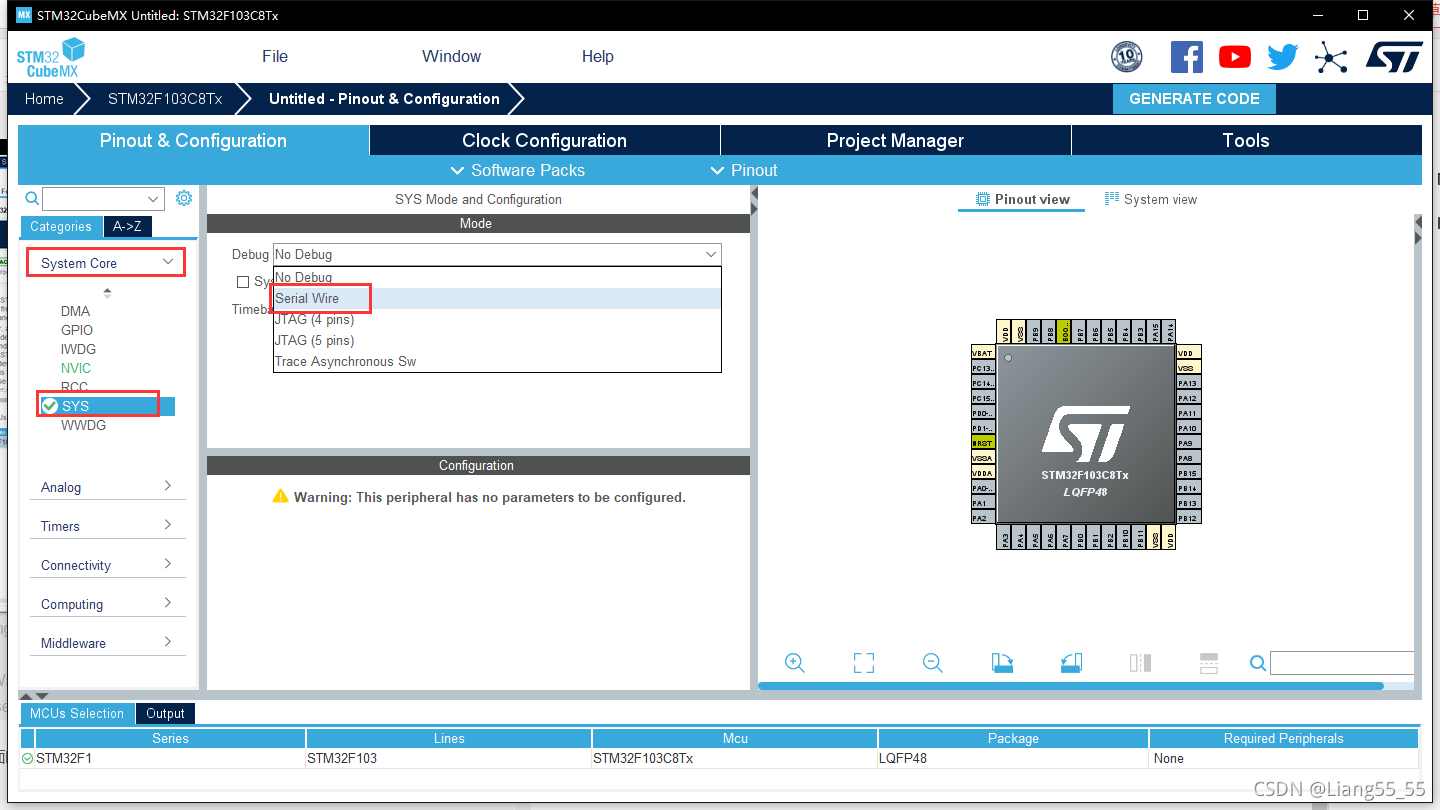

3）点击System Core，进入里面的SYS，在debug那里选择Serial Wire
4）配置时钟
先配置时钟，点击RCC ，选择 HSE 为 Crystal/Ceramic Resonator

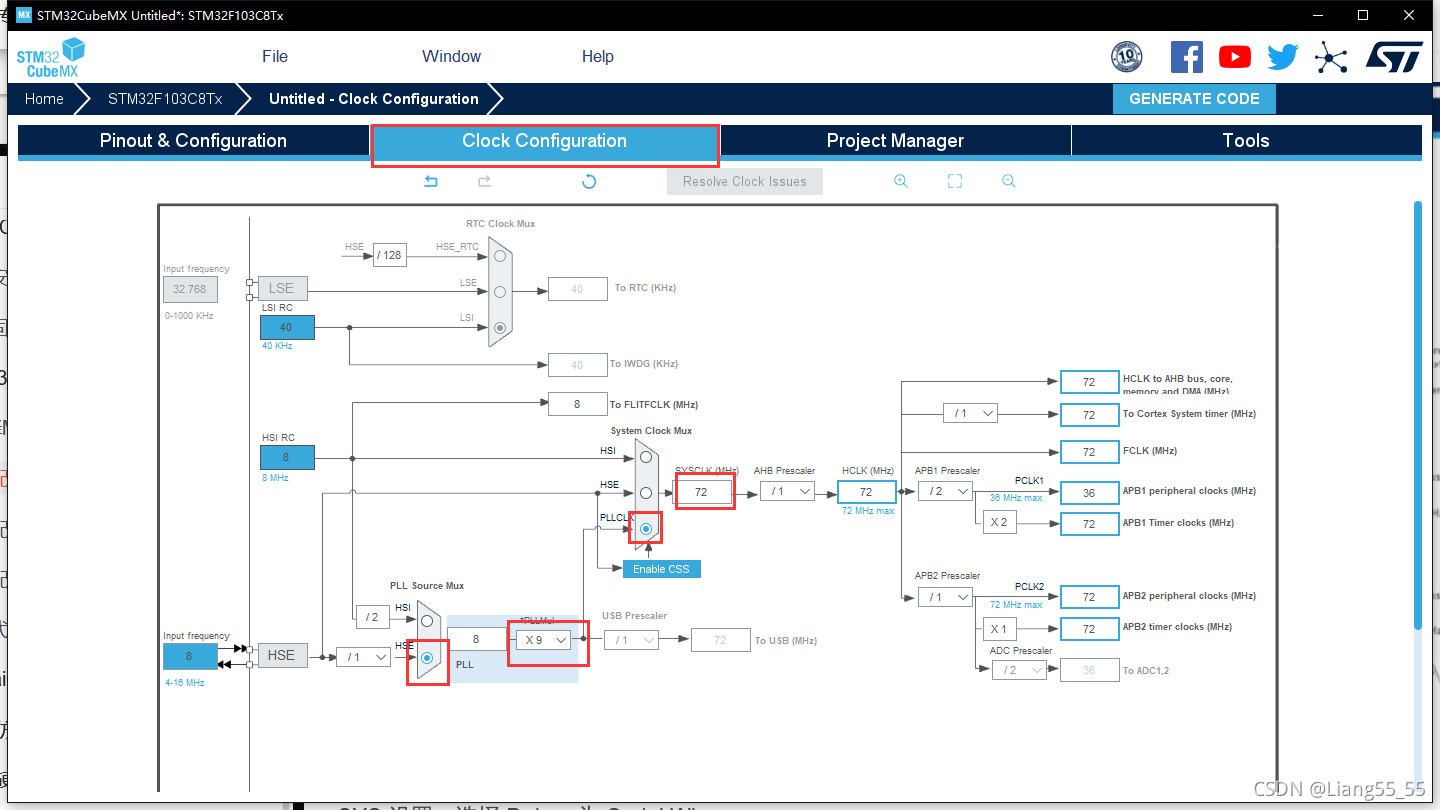

选择 Clock Configuration，配置系统时钟 SYSCLK 为 72MHz
5）配置GPIO

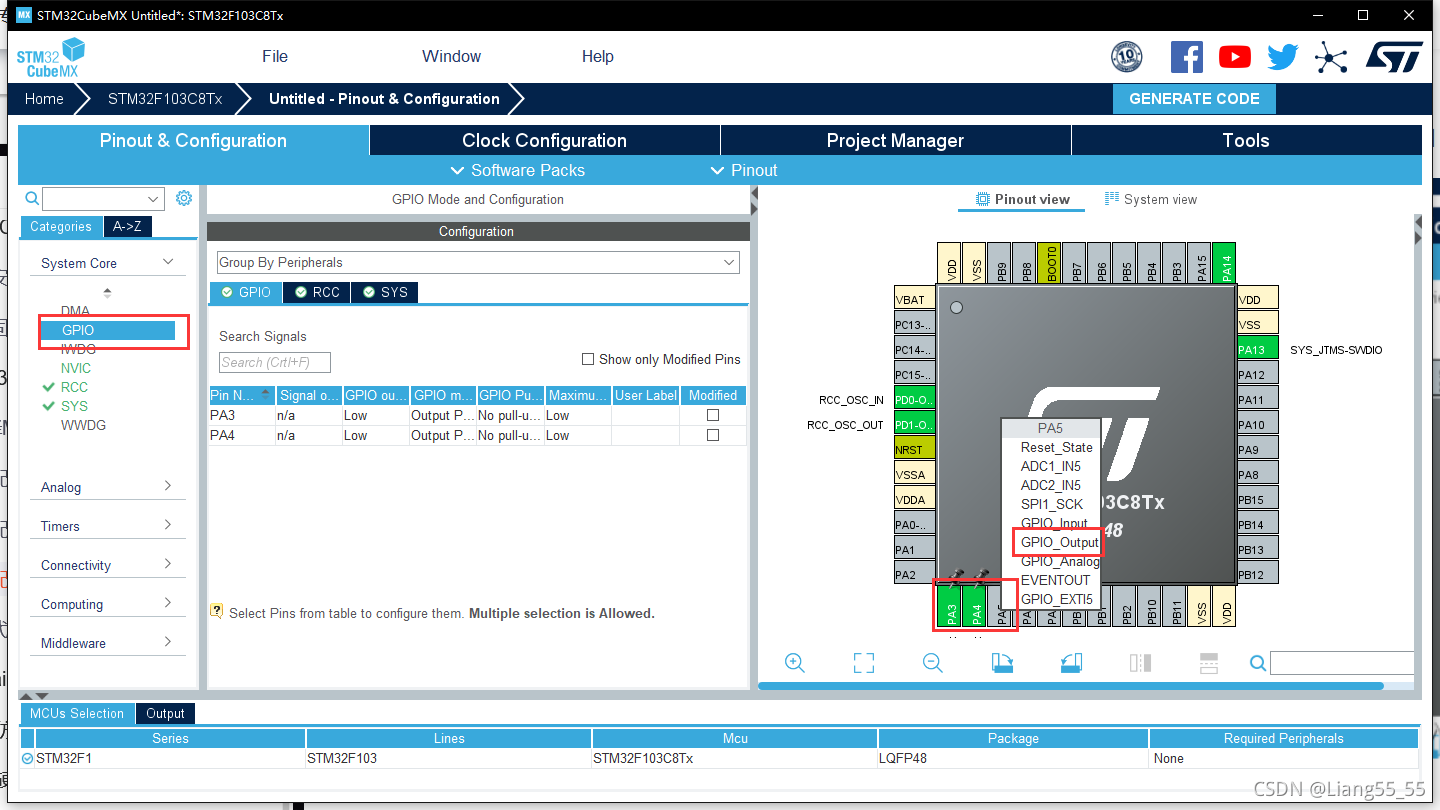

将需要的端口，选择GPIO-output
这里选择PA3/PA4/PA5

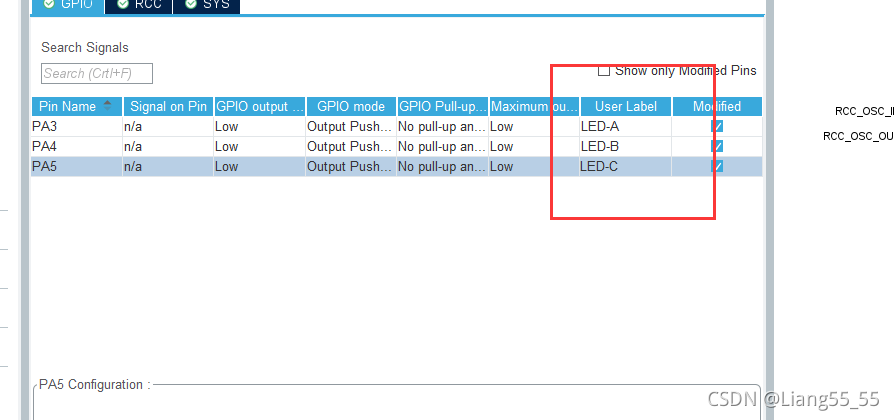

对管脚进行命名

（二）代码生成

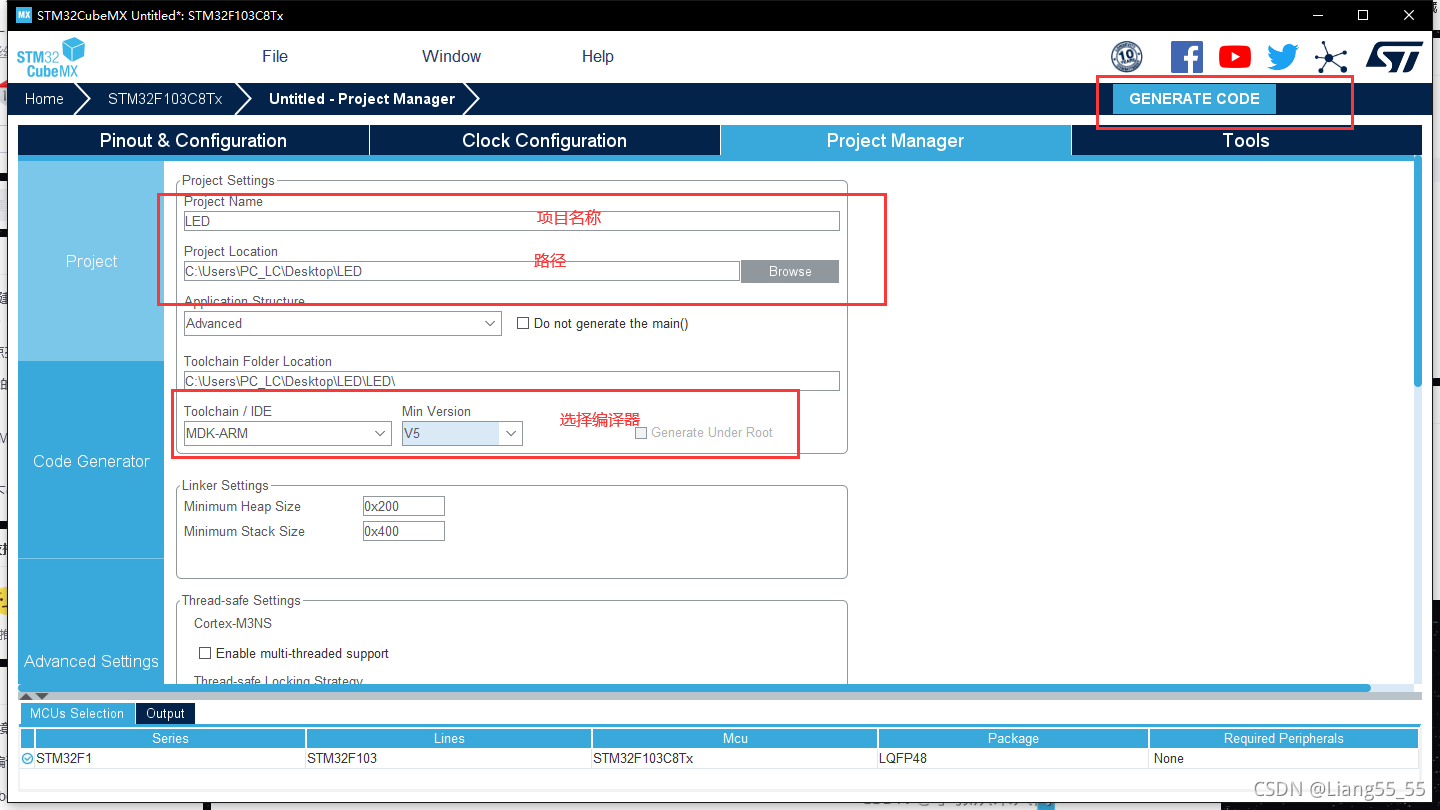

点击Project Manager,输入项目名称，选择存储路径，选择开发环境 MDK-ARM V5
最后点击GENERATE CODE生成代码

三、代码编译及仿真

（一）编译

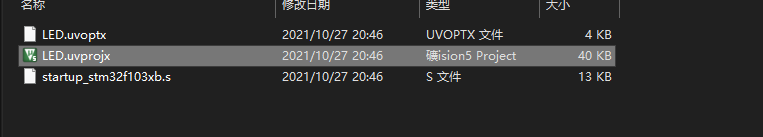

1）打开刚才存储目录中的文件
2）打开主函数

3）在while（1）部分添加以下代码

        HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_SET);//将PA3设置为高电平
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET);//将PA3设置为低电平
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//将PA4设置为高电平
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//将PA4设置为低电平
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);//将PA5设置为高电平
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_RESET);//将PA5设置为低电平
		HAL_Delay(100);

（二）仿真

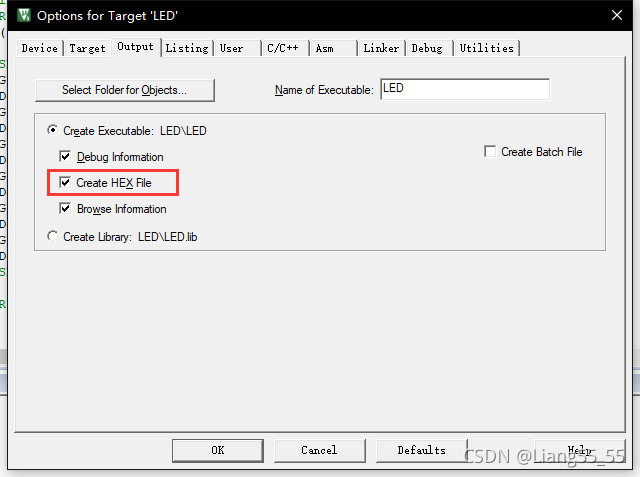

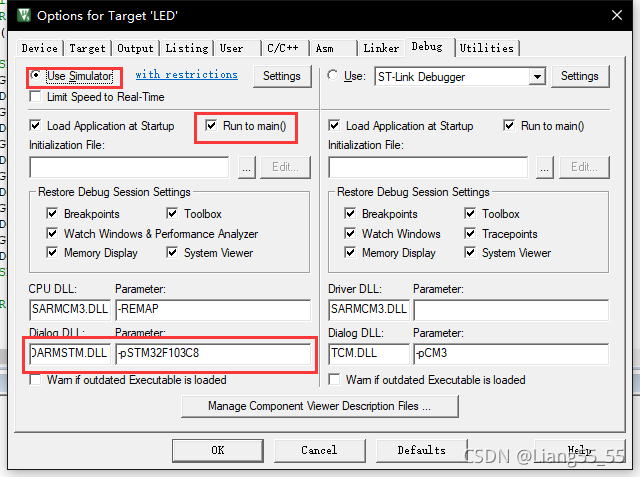

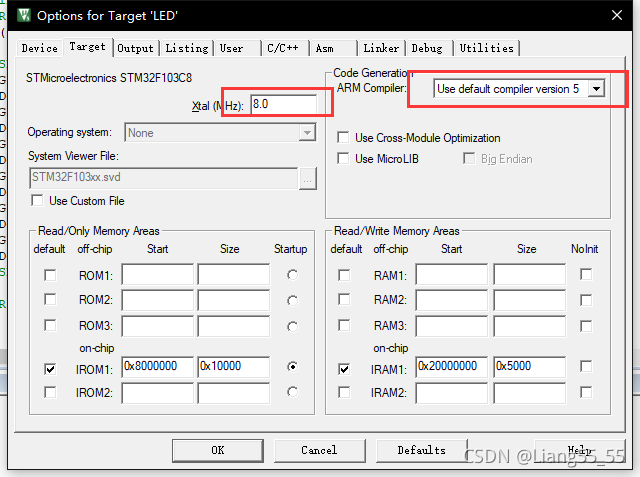

1）更改设置如下
2）逻辑分析仪功能观察管脚的时序波形

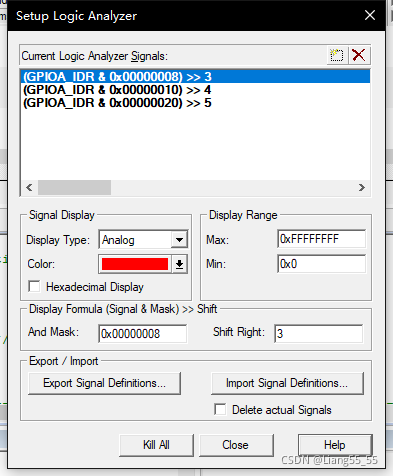

添加要观察的管脚

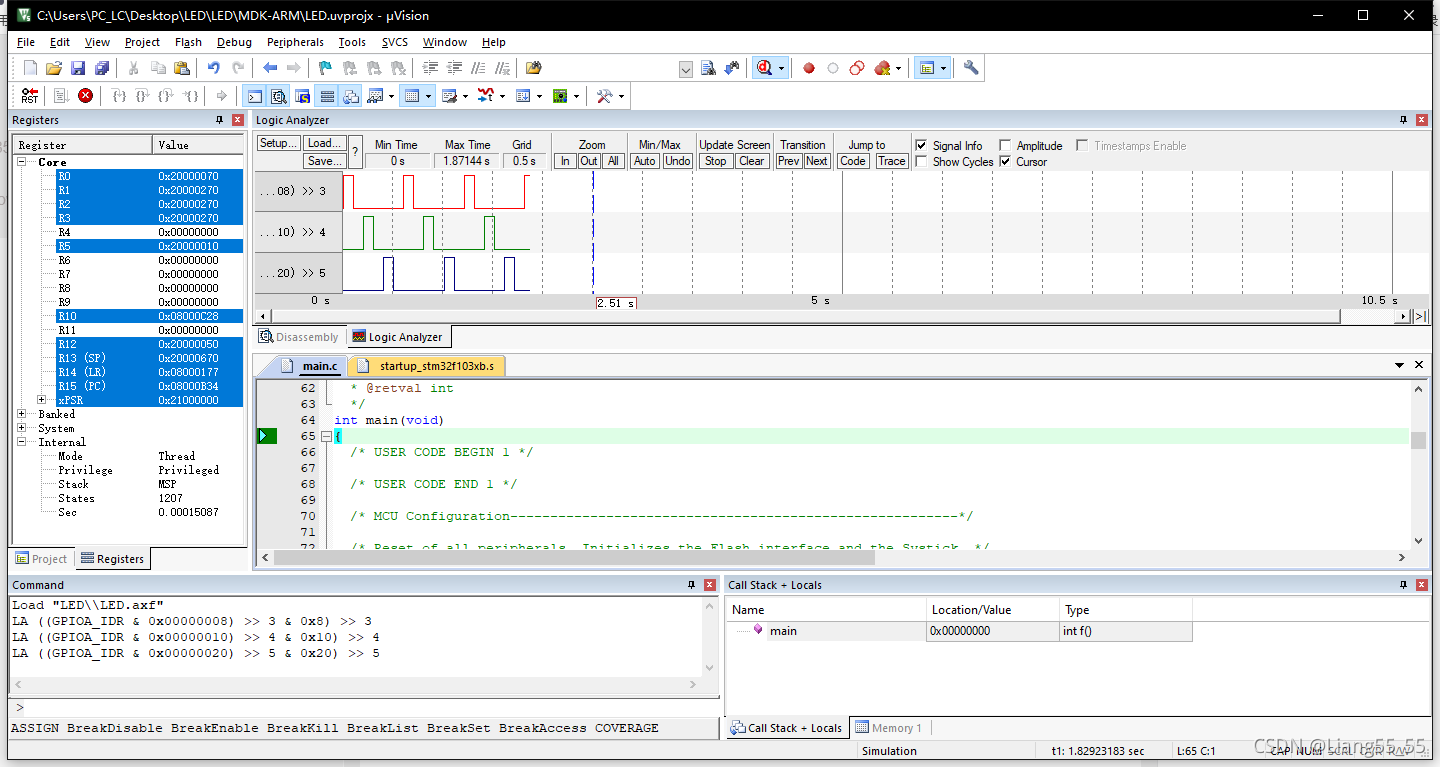

得出波形

四、烧录及硬件实现

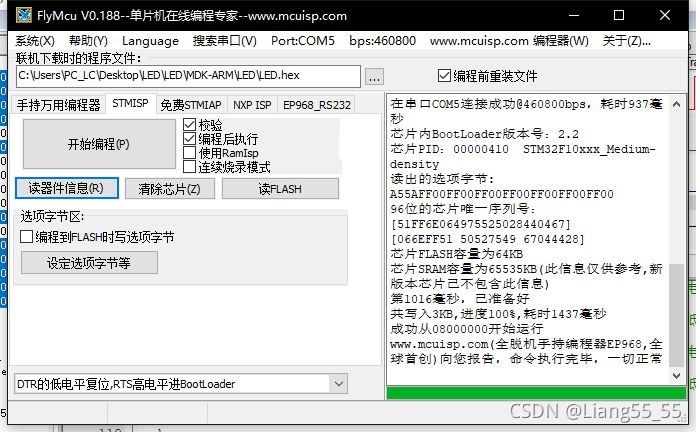

烧录

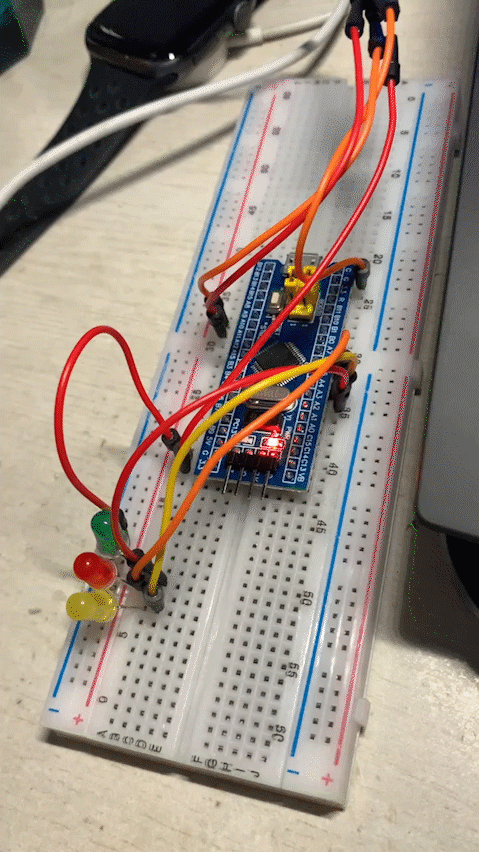

流水灯效果图

五、总结

本次通过Cubemx和HALF库实现流水灯点亮，体现到了这种操作方式的极大方便，大大减轻了编程的负担，提升工作效率。
