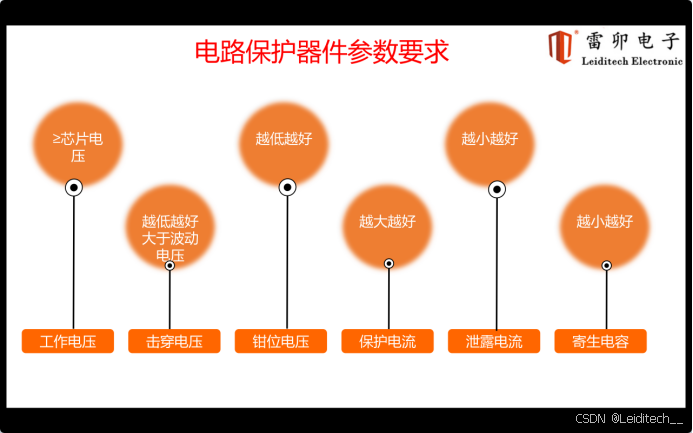

TVS选型四个关键指标

关键词：TVS选型、工作电压、瞬态电流、箝位电压、电容值

# 1. 工作电压（Vrwm）

要选择合适的TVS，工作电压是首要考虑的指标。根据电路的最高电压，选择工作电压稍高于最高电压，确保TVS能可靠保护电路。

# 2. 箝位电压（Vc）

箝位电压是TVS开始工作并稳定电压范围的关键。根据需要抑制的过电压范围，选择合适的箝位电压，确保TVS有效抑制过电压。

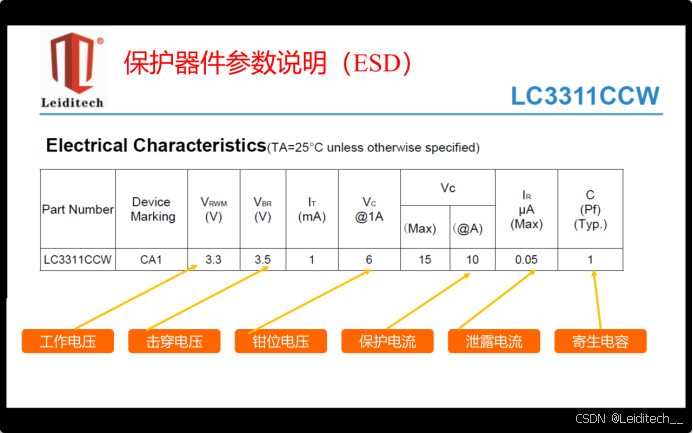

TVS选型四个关键指标的大小选择

关键词：TVS选型、工作电压、瞬态电流、箝位电压、电容值

# 1. 工作电压（Vrwm）

根据电路最高电压，选择稍高于最高电压的工作电压，比如选择36V工作电压的TVS，确保保护效果可靠。

# 2. 箝位电压（Vc）

根据需要抑制的过电压范围，选择合适的箝位电压。例如，选择45V箝位电压的TVS，可有效抑制40V到50V的过电压。

# 3. 瞬态最大电流（Ipp）

根据电路中可能出现的最大瞬态电流，选择能够承受该电流的TVS。例如，选择Ipp为15A的TVS，确保能有效应对可能出现的10A的瞬态电流。

# 4. 电容值（Cj）

根据电路需求，选择适当的电容值。电容值的选择取决于TVS的响应速度和电路特性。例如，选择Cj为10pF的TVS，能够提供快速响应和较低的电容值。

总结：在TVS选型中，关注工作电压、箝位电压、瞬态最大电流和电容值等四个关键指标的选择，确保TVS能够可靠保护电路免受瞬态电压的损害。正确的TVS选型是保护电路安全运行的重要环节！记得合理选择TVS，保障电路安全！
