TVS的选型

一、认识一下各个参数的定义

二、选型步骤

1、确定待防护电路的直流电压或持续工作电压。如果是交流电，应计算出最大值，即用有效值*1.414。

2、根据已知工作电压，选择TVS的Vrwm，要求Vrwm要大于工作电压。最大箝位电压Vc不能大于被防护电路可以承受的最大电压。

3、对于数据接口电路的保护，必须注意选取尽可能小的电容值C的TVS器件。

三、实例分析

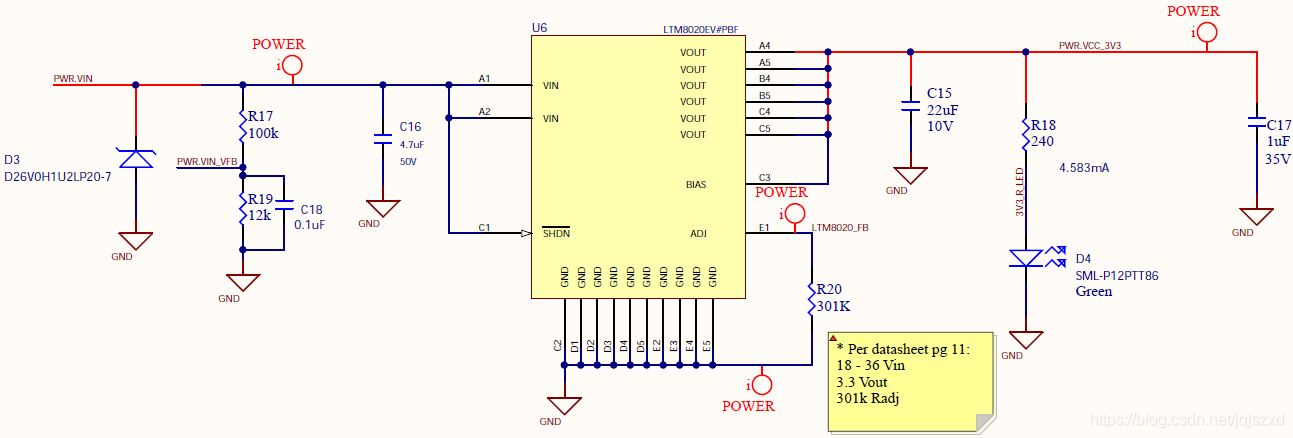

下图所用TVS为D26V0H1U2LP20，电源芯片为LTM8020EV。其中电路的输入即工作电压为22V左右，芯片所允许的最大输入电压为40V。

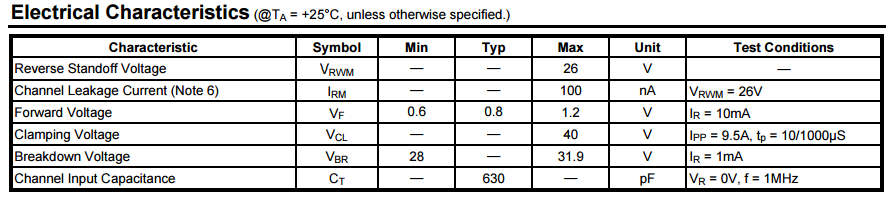

而TVS的参数如下图

此时，输入电压小于Vrwm，而Vc又不大于电路所允许的最高输入电压40V。所以这是一个合适的选择。
