【车载开发系列】SID$85服务配置

【车载开发系列】SID$85服务配置

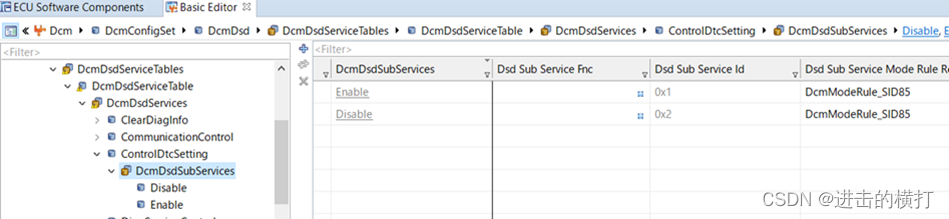

Step1：SID和Function的追加

在Dcm当中配置ControlDTCSetting，它一共有两个SubFunction，一个是Enable一个是Disable。
因为在输入文件（CDD文件、ODX文件）中基本上有会话信息，所以不需要在Configrator中新建。
Dcm/DcmConfigSet/DcmDsd/DcmDsdServiceTable/DcmDsdService/DcmDsdSubService在这里插入图片描述

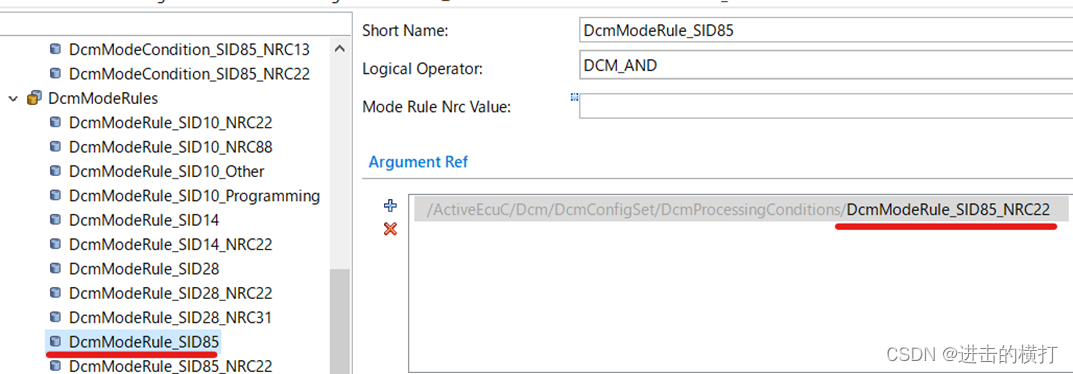

Step2：绑定SID85的ModeRule

Dcm/DcmConfigSet/DcmProcessingConditions/DcmModeRules
在这里插入图片描述

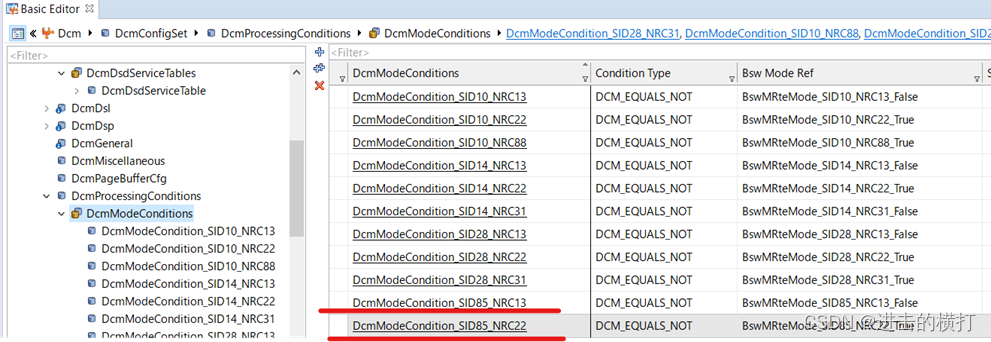

Step3：在DcmModeCondition配置的场所，连接原型

在DcmModeCondition配置的场所，连接原型。这个步骤不是必须的。
在这里插入图片描述

Step4：DAPL中追加Port

在DAPL这边追加一个Received用的Port。
DAPL中的SoftwareDesign画面→Service Ports→New→From Port In
