1. 问题复现

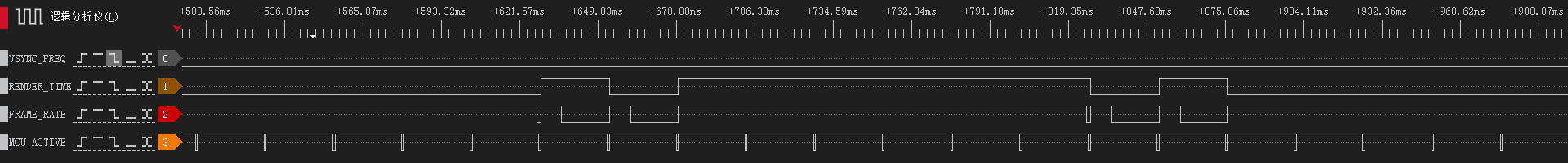

性能曲线图

1.模拟每次 handletickevent 添加一个点

#define FLAG_MONITOR_HANDLE_TICK_EVENT_FEQ

int8_t test_tmp_cnt = 0;
uint32_t monitor_1s_index;
uint32_t monitor_begin_time_1ms = 0;
uint32_t monitor_1s_cnt[30];

void main_screenView::handleTickEvent()
{
	test_tmp_cnt++;
#ifdef FLAG_MONITOR_HANDLE_TICK_EVENT_FEQ
	// 获取开始时间
	monitor_start_time[monitor_index_1] = time_cnt_1ms;
	// 重置参数
	if(monitor_begin_time_1ms == 0)
	{
		monitor_1s_cnt[monitor_1s_index] = 0;
		monitor_begin_time_1ms = time_cnt_1ms;
	}
#endif
	// 模拟添加添加点
	audio_dynamicGraph.addDataPoint(test_tmp_cnt);


#ifdef FLAG_MONITOR_HANDLE_TICK_EVENT_FEQ

		// 1s
		if(time_cnt_1ms - monitor_begin_time_1ms > 1000 )
		{
			monitor_begin_time_1ms = 0;
			monitor_1s_index++;
		}
		else
		{
			// 记录执行次数
			monitor_1s_cnt[monitor_1s_index]++;
		}

		// 记录 30 s
		if(monitor_1s_index >= 30)
		{
			monitor_1s_index = 0;
		}

#endif
}

运行结果：

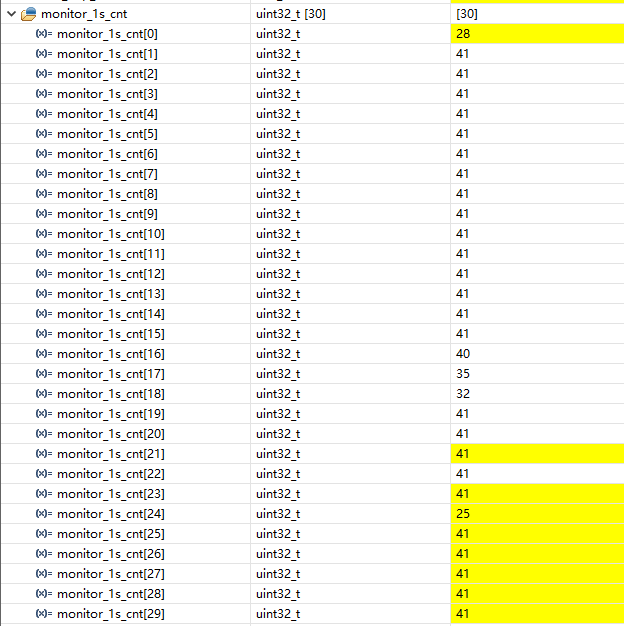

幅值变化较小的时候

2.模拟每次 handletickevent 添加1个点但反向

#define FLAG_MONITOR_HANDLE_TICK_EVENT_FEQ

int8_t test_tmp_cnt = 0;
uint32_t monitor_1s_index;
uint32_t monitor_begin_time_1ms = 0;
uint32_t monitor_1s_cnt[30];
uint8_t flag_cnt = 0;
void main_screenView::handleTickEvent()
{
	test_tmp_cnt++;
#ifdef FLAG_MONITOR_HANDLE_TICK_EVENT_FEQ
	// 获取开始时间
	monitor_start_time[monitor_index_1] = time_cnt_1ms;
	// 重置参数
	if(monitor_begin_time_1ms == 0)
	{
		monitor_1s_cnt[monitor_1s_index] = 0;
		monitor_begin_time_1ms = time_cnt_1ms;
	}
#endif
	// 模拟添加添加点
	if(flag == 0)
	{
		flag = 1;
		audio_dynamicGraph.addDataPoint(test_tmp_cnt);
	}
	else
	{
		flag = 0;
		audio_dynamicGraph.addDataPoint(-test_tmp_cnt);
	}
#ifdef FLAG_MONITOR_HANDLE_TICK_EVENT_FEQ

		// 1s
		if(time_cnt_1ms - monitor_begin_time_1ms > 1000 )
		{
			monitor_begin_time_1ms = 0;
			monitor_1s_index++;
		}
		else
		{
			// 记录执行次数
			monitor_1s_cnt[monitor_1s_index]++;
		}

		// 记录 30 s
		if(monitor_1s_index >= 30)
		{
			monitor_1s_index = 0;
		}

#endif
}

运行结果：

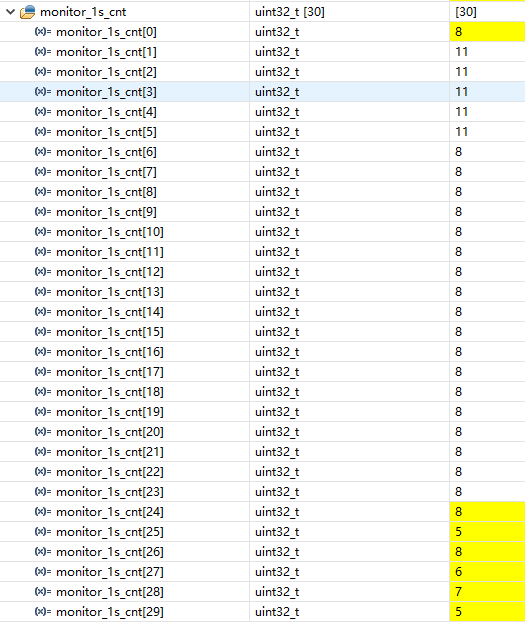

幅值较大时频率
推论：

项目是显示音频曲线 100ms 接收 60个点，也就是 1s 接收 600个点。 handletickevent 至少执行十次。
需要保证不卡顿需要让 handletickevent 执行频率为 25Hz ，即使每2次执行绘制一帧，每次进行抽点显示（60个点抽20个点显示，一次显示10个点）。在音频曲线变化较大的时候，会出现卡顿（实测降至 2 Hz），严重影响显示效果。

参考文档：Touchgfx 动态图表绘制原理

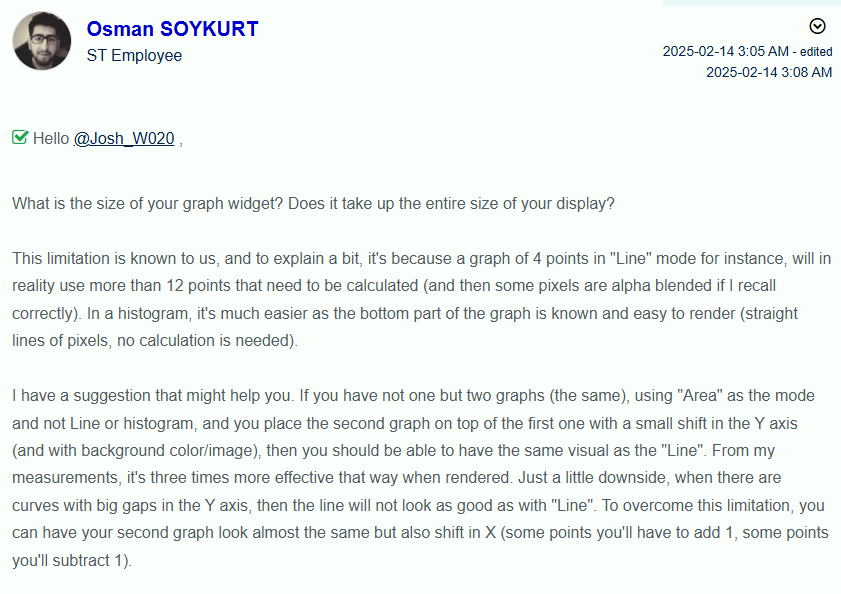

根据其他帖子的回复，因为线模式需要计算，所以比较慢。直方图的方式知道底部会更快，但对于波形使用直方图没有意义，需要探索其他方法。
