TouchGFX—DynamicGraph学习

最新推荐文章于 2025-05-03 12:32:50 发布

Bohrlz

最新推荐文章于 2025-05-03 12:32:50 发布

阅读量421

点赞数

分类专栏：嵌入式UI 文章标签： stm32 学习

本文链接：https://blog.youkuaiyun.com/Bohrlz/article/details/131624243

版权

嵌入式UI 专栏收录该内容

1 篇文章

订阅专栏

TouchGFX的4.21.4版本引入了新特性，允许用户设置水平和垂直网格线以及相应的标签。要查看轴标签，需记得设定区域边缘。这一更新增强了界面设计和用户体验。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

TouchGFX版本4.21.4

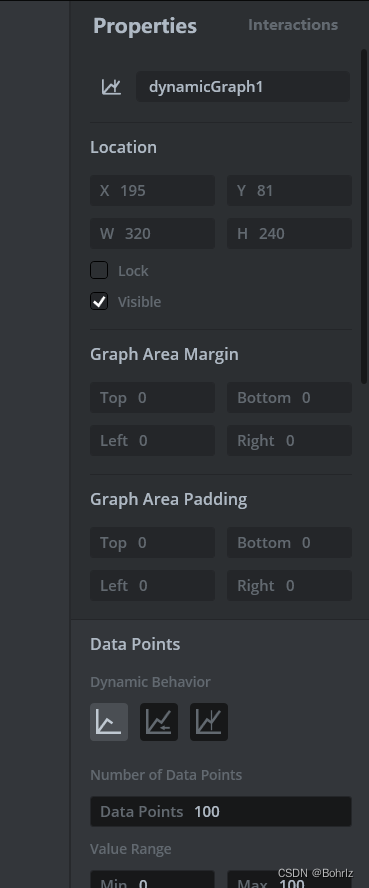

属性窗口如下

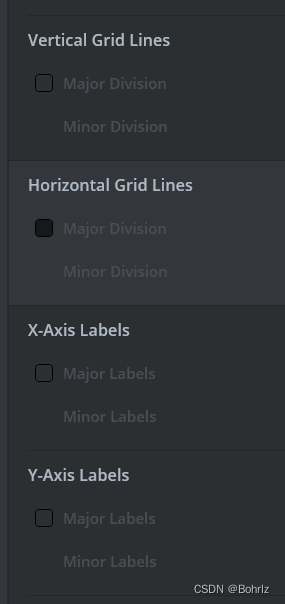

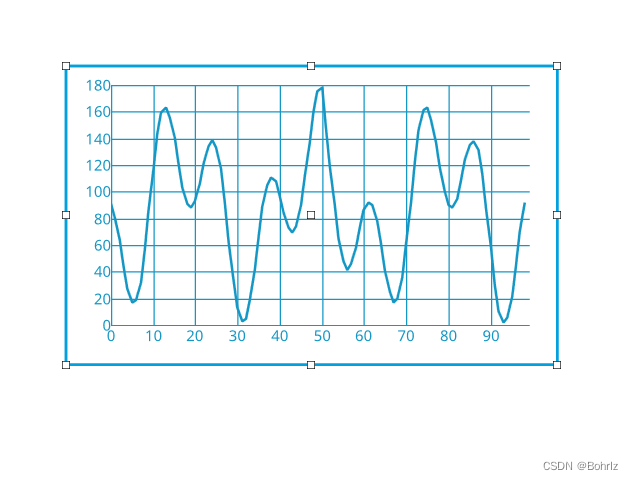

可设置水平网格线和垂直网格线，以及水平标签和垂直标签（还得记得设置区域边缘才能看到水平和垂直轴的标签）
