UGUI性能优化学习笔记（二）合批

一、合批规则

合批：把渲染时使用相同材质、相同贴图的网格合并在一起，成为一个大网格，然后再调用一次Draw Call，直接渲染这一个大网格。这样做可以降低Draw Call的数量，以优化性能。

Unity是如何确定哪些网格可以进行合批的呢？

• 首先，合批是以Canvas为单位进行的。也就是说在不同Canvas下的UI元素是无法合批的。
• 接下来需要计算Canvas下所有UI元素的深度值。深度值计算规则如下：
  • 如果当前UI元素不进行渲染，则Depth = -1
  • 如果当前UI元素没有其他UI元素与其相交，则Depth = 0
  • 如果当前UI元素与其他UI元素相交，则判断它们能否进行合批（Material ID、Texture ID是否相等），如果满足合批的条件，则它们的Depth相同；如果不满足合批条件，则取下方UI的最大深度值，并在其基础上+1。
• 计算完深度值后，按照「深度值->Material ID->Texture ID->Renderer Order（Hierarchy面板上的顺序）」对UI元素进行排序，剔除深度值为-1的元素，形成一个队列。
• 根据得到的队列，判断相邻元素之间的材质和贴图是否相同，只要相同就可以进行合批。注意这里不会对深度值进行判断，即使相邻元素深度值不同，只要满足上述条件也可以进行合批。

下面我们通过一个具体的示例加深理解

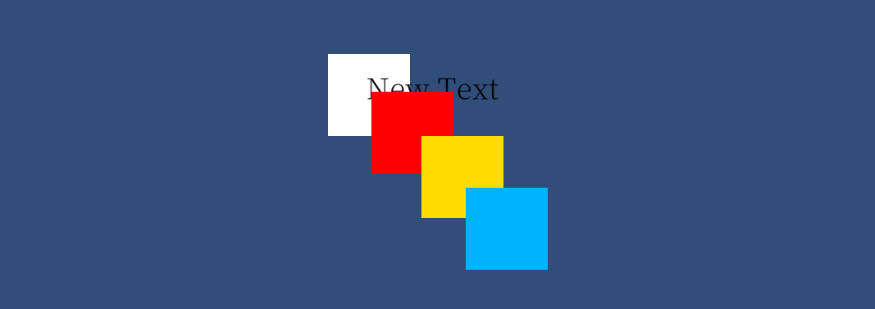

在上图中，白色Image位于所有UI元素的最底层，所以Depth = 0。接下来的文本位于白色Image的上层，所以Depth = 1。这里需要注意，UI元素进行深度判断是通过网格进行的，而不是通过rect。
