Altium Designer 复用功能教学

作者：林良胜

本期讲解两种复用功能，分别为交换器件式复用和常规的Room复用。

1、交换器件式器件复用

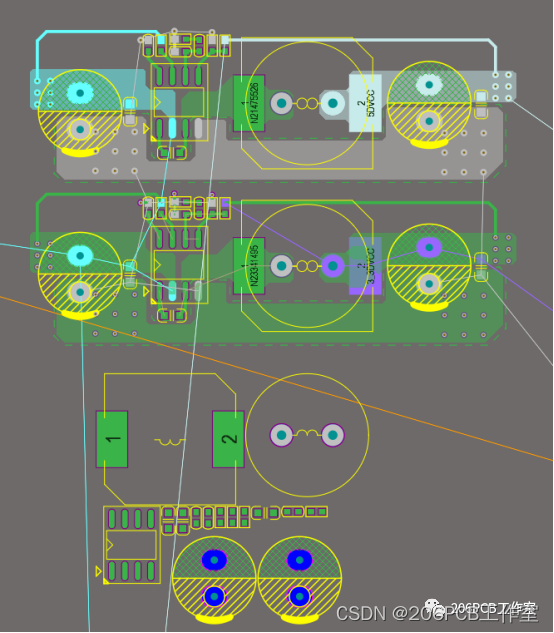

1、选中已完成的模块，点击键盘Ctrl+C ，鼠标出现光标，点击已完成的模块内或附近即可

2、点击键盘Ctrl+V，鼠标出现光标，点击已完成的模块附近即可

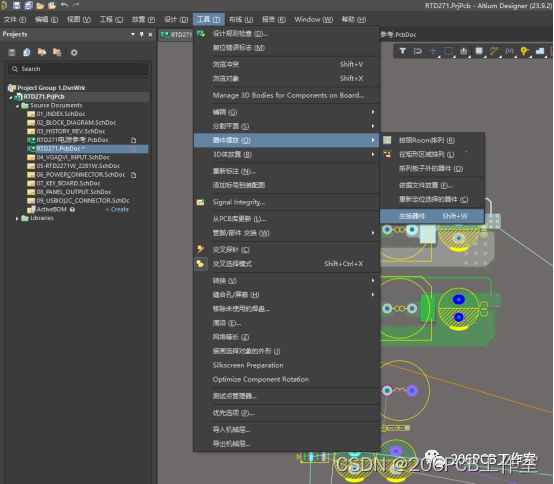

3、点击工具 → 器件摆放 → 交换器件

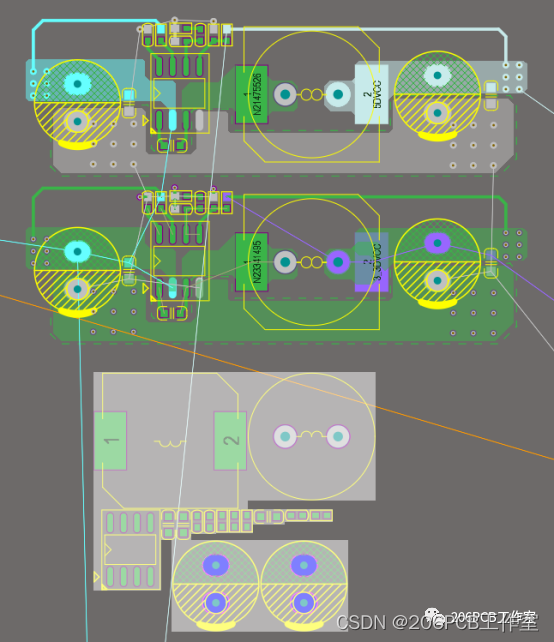

4、鼠标出现光标后，点击需要交换的器件A，再点击粘贴位置的器件A1，重复操作，根据飞线及原理图判断交换器件位置的正确

5、交换完器件选择交换后下方的器件，按Delete删除（或者按E+D删除）

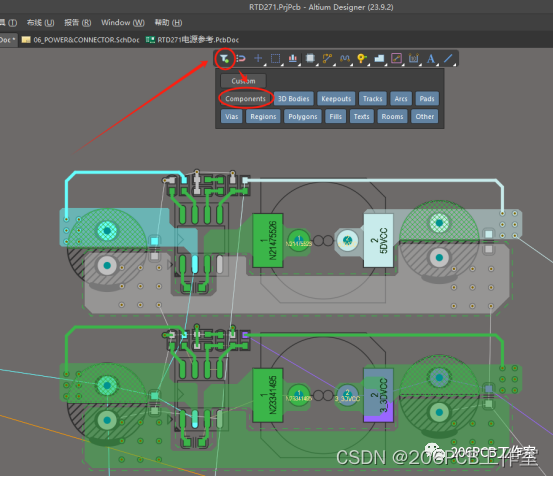

6、点击选择过滤器 → 取消选择Components（器件）

7、框选交换器件后无网络的铜皮、走线及过孔

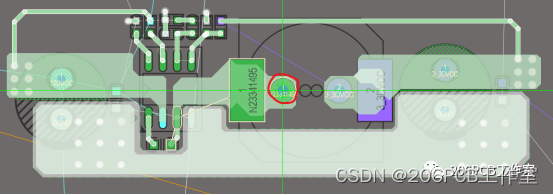

8、点击键盘Ctrl+X ，鼠标出现光标，点击电感1脚做为参考点

9、点击键盘Ctrl+V，鼠标出现光标，点击电感1脚做为参考点

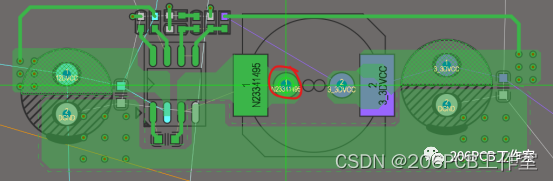

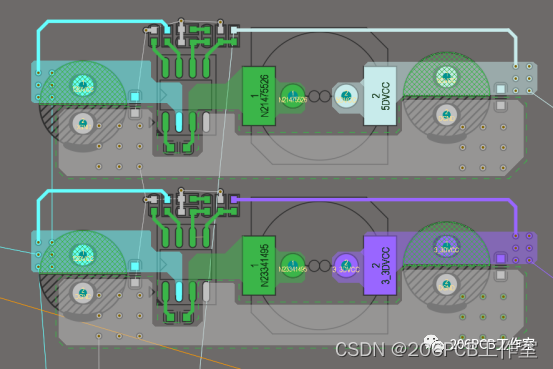

10、无网络铜皮、走线和过孔就会自动根据焊盘上的网络复制成功，至此完成交换器件式复用

---

2、常规的ROOM复用

1、选择已经做好的模块

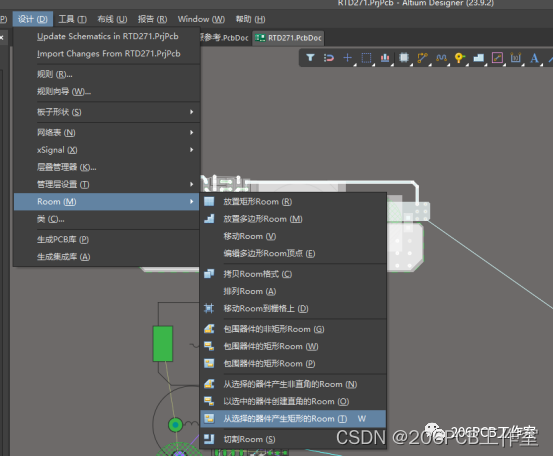

2、点击设计 → Room → 从选择的器件产生矩形的Room （快捷键：D+M+T）

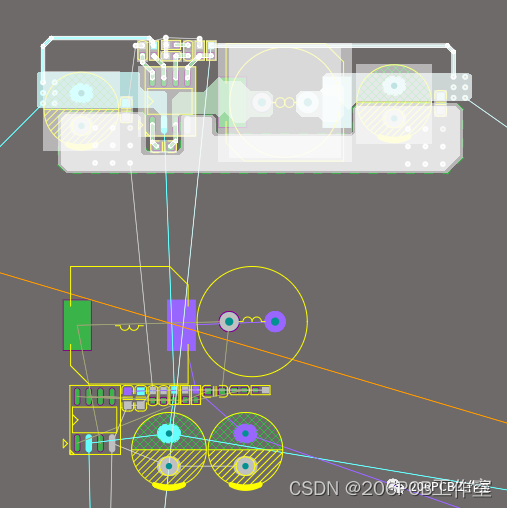

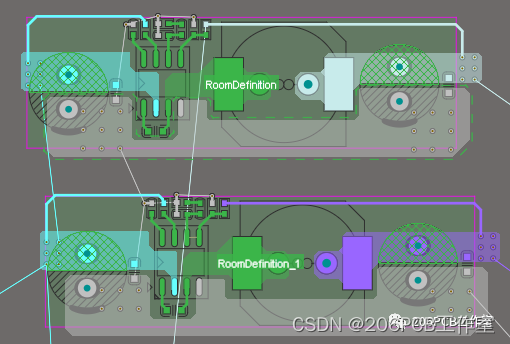

3、选择下面未做好的模块，点击设计 → Room → 从选择的器件产生矩形的Room （快捷键：D+M+T）

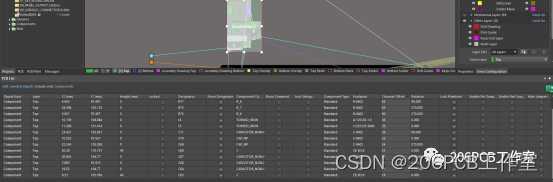

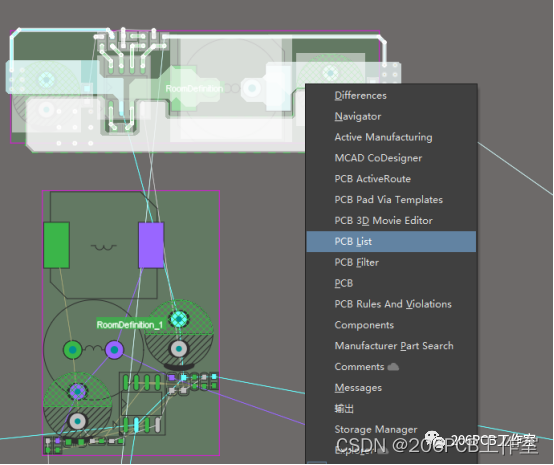

4、选中做好的模块，点击K+L进入PCB List

5、

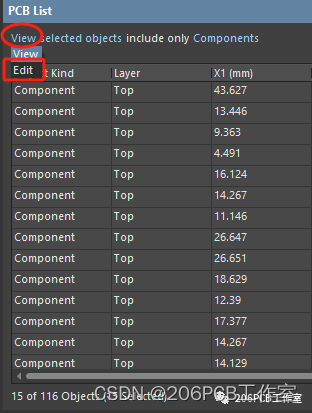

（一） 点击View → 在列表选择Edit

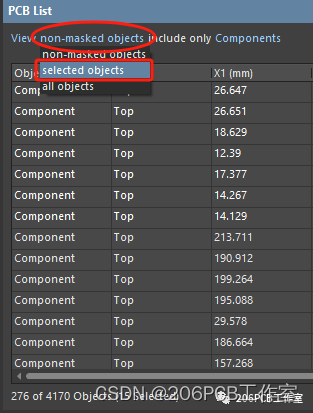

（二） 点击non-masked objects → 在列表选择selected objects

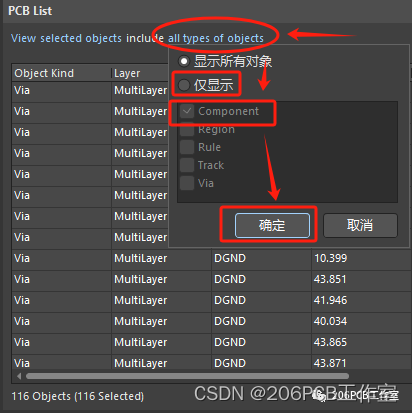

（三） 点击all types of objects → 在列表选择 仅显示 → 在列表选择Component → 点击确认

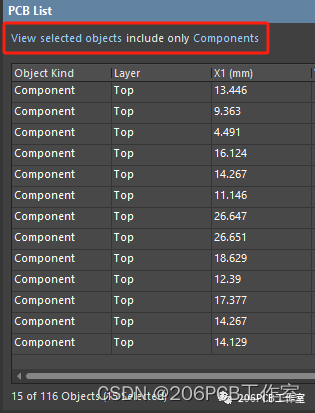

设置好的选项如下图

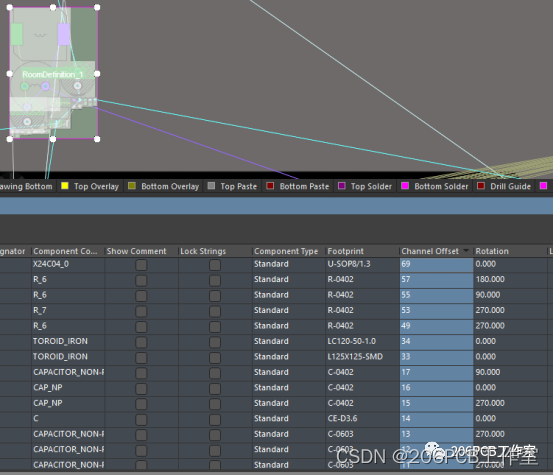

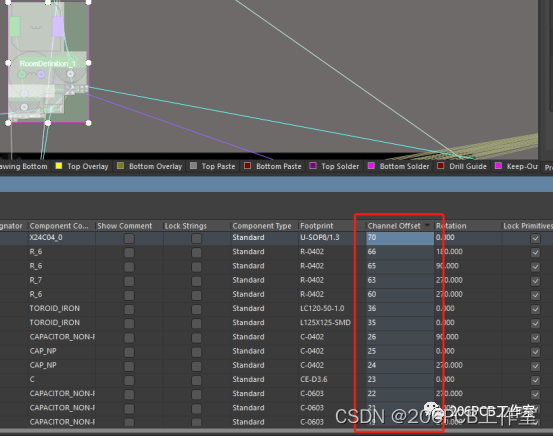

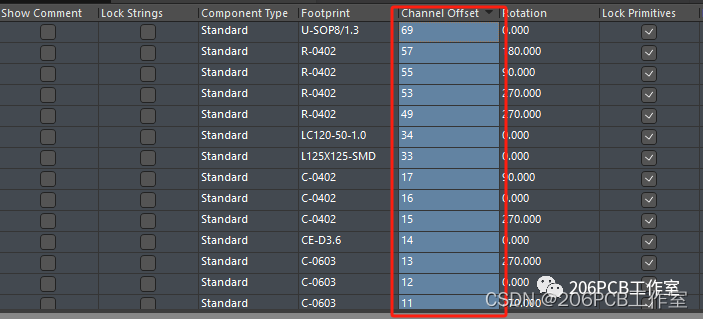

6、双击Channel Offset 进行排序，按从大到小排序

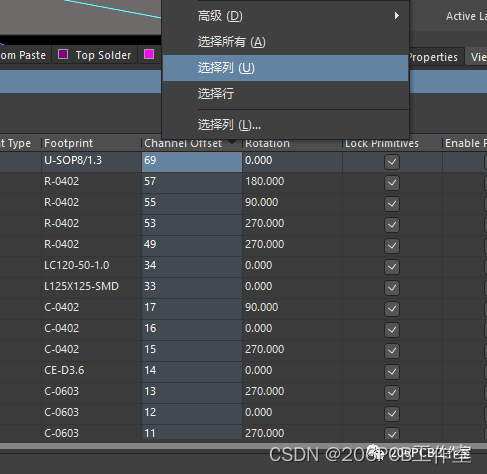

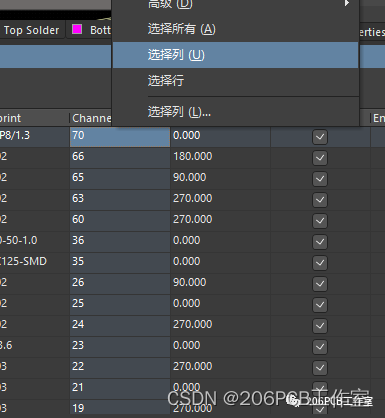

7、单击Channel Offset列右键，选择列

8、点击键盘Ctrl+C

9、选择未做好的模块

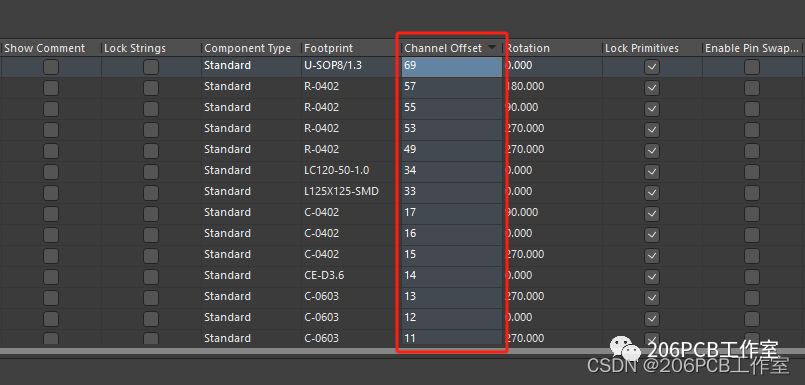

10、双击Channel Offset 进行排序，按从大到小排序

11、单击Channel Offset列右键，选择列

12、点击键盘Ctrl+V

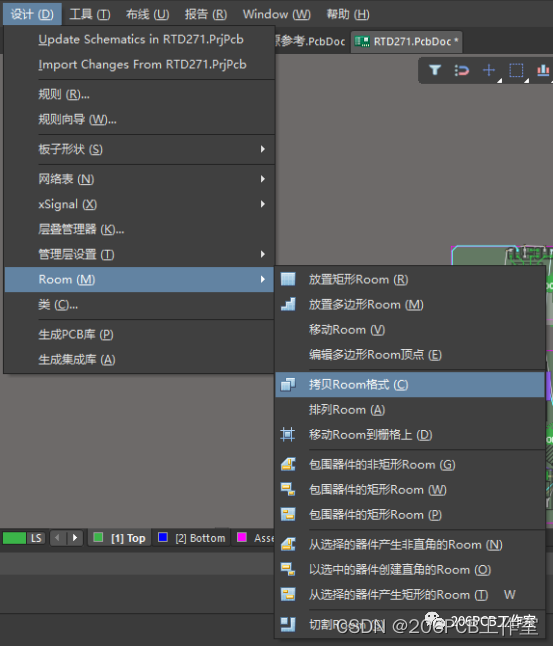

13、点击设计 → Room → 拷贝Room格式（快捷键：D+M+C）

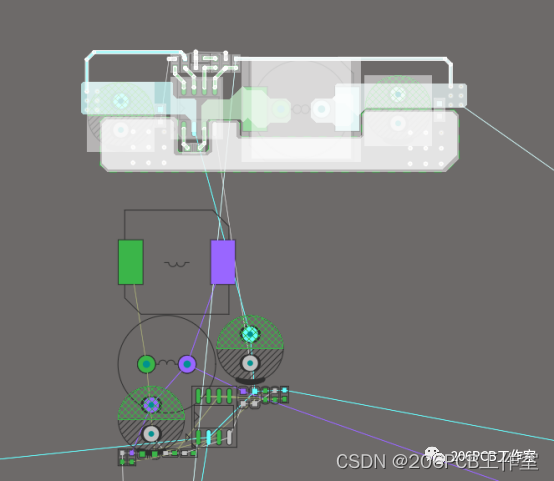

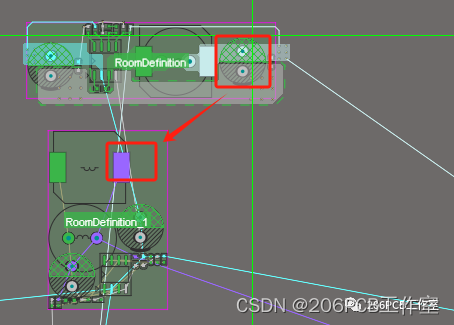

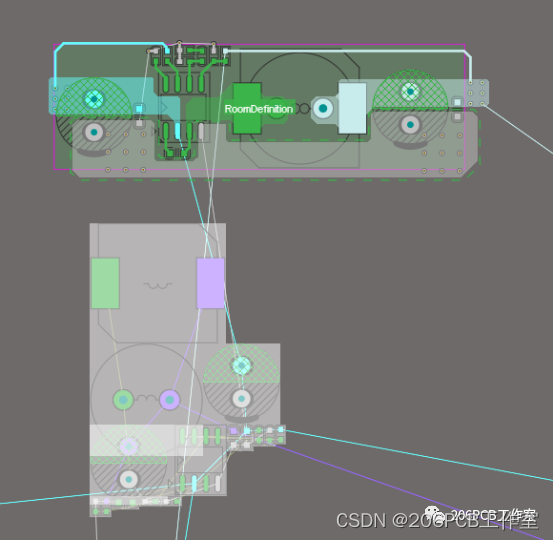

14、如图，点击拷贝Room格式（快捷键：D+M+C）后，鼠标出现光标，需要先点击上面完成的模块，再点击下面需要复用的模块

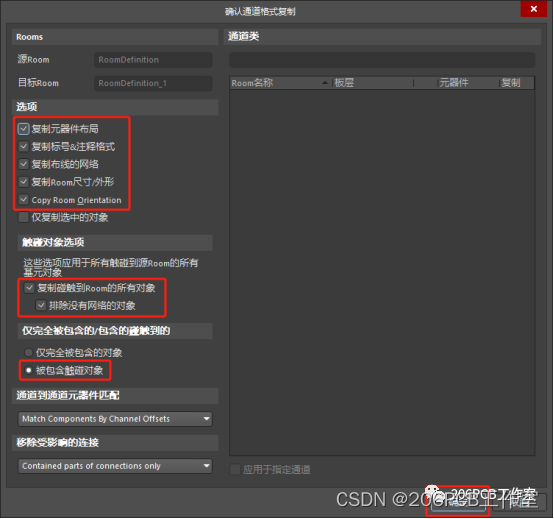

15、根据下图进行勾选，然后点击确认

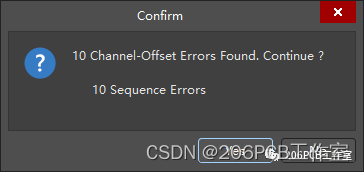

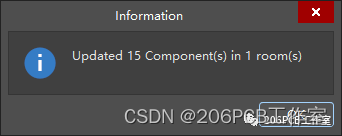

16、点击YES → 点击OK

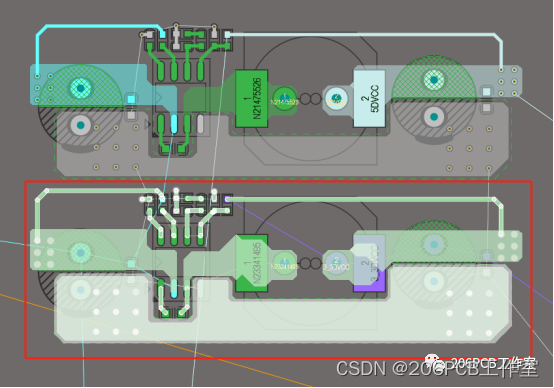

17、至此已完成常规的Room复用

---

总结

本期讲解两种复用功能，在简易的模块里均可使用，但是在复杂的模块常规的Room复用会更加便捷，能够大大提升我们设计的速度。
