简记_Altium Designer 相同模块的布局布线复用

目录

1、利用交互式布线，将两个相同模块的元器件在PCB上分块显示。

2、为模块电路添加 ROOM 。

3、使两个模块电路的器件通道号一致。

4、拷贝ROOM格式

---

1、利用交互式布线，将两个相同模块的元器件在PCB上分块显示。

       在原理图中，框选某一模块电路、按快捷键 T+S 切换到PCB编辑界面、工具>器件摆放>在矩形区域内排列（可将模块中的器件都集中放置到矩形框内）。

2、为模块电路添加 ROOM 。

        在 PCB 编辑界面，选中模块电路全部，设计> ROOM >从选择的器件产生矩形的 ROOM ，两个模块电路都要添加 ROOM 。

3、使两个模块电路的器件通道号一致。

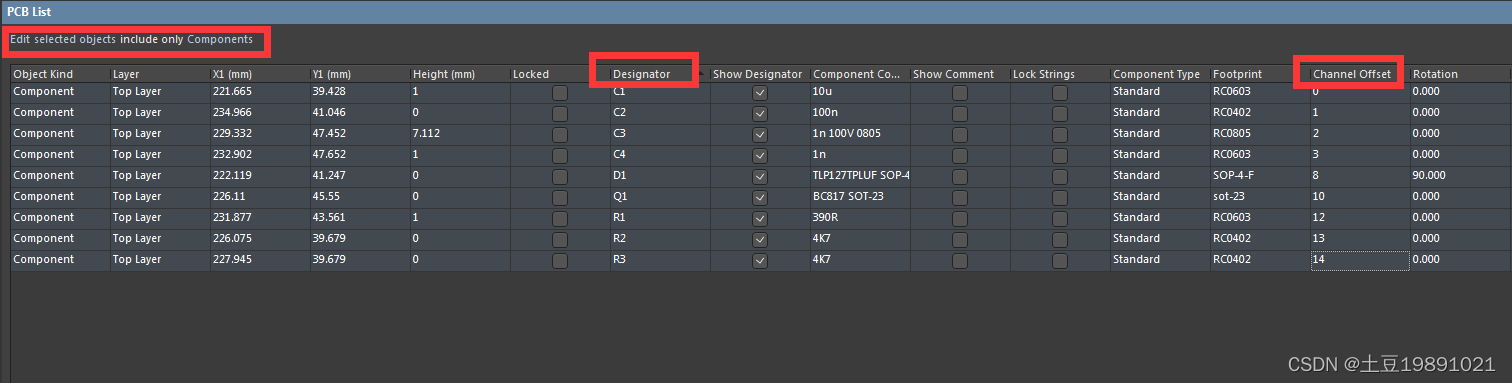

       在PCB编辑界面，选中模块1电路全部，Panels>PCB List，弹出如下图所示窗口：

1、按左起第一个红框设置进行筛选，显示 PCB List 的内容。

2、点击 Designator，使位号按字母、数字大小顺序排列。

3、复制 Channel offset 列的内容。

4、改为选中模块2电路全部，在弹出的 PCB List 窗口中，点击 Designator ，使位号按字母、数字大小顺序排列，并将之前复制的模块1的 Channel offset 列的内容复制到模块2的 Channel offset 列中。

4、拷贝ROOM格式

       在PCB编辑界面中，设计>ROOM>拷贝ROOM格式，鼠标指针变成十字，先点击拷贝源ROOM，再点击目标ROOM，弹出的窗口点确定即可。

       如果源ROOM中的PCB布局、布线有改动，则可通过拷贝ROOM格式（仅第四步）将目标ROOM中的内容改为与源ROOM一致。

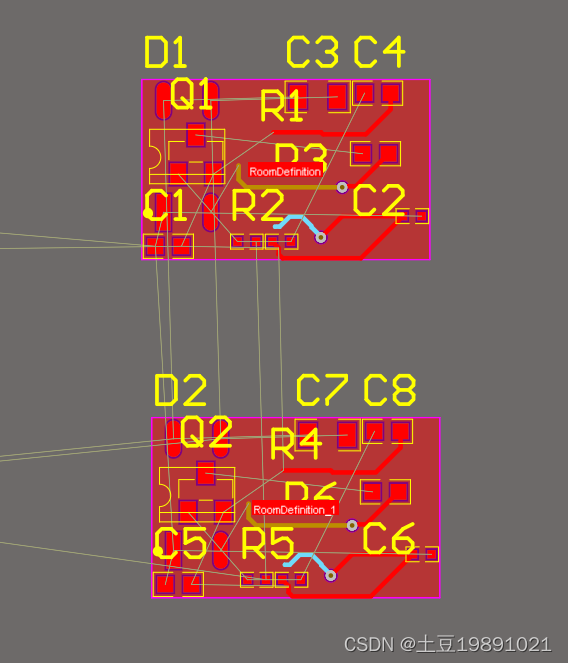

下图是笔者操作的一个实验图：
