目录
一、数据帧

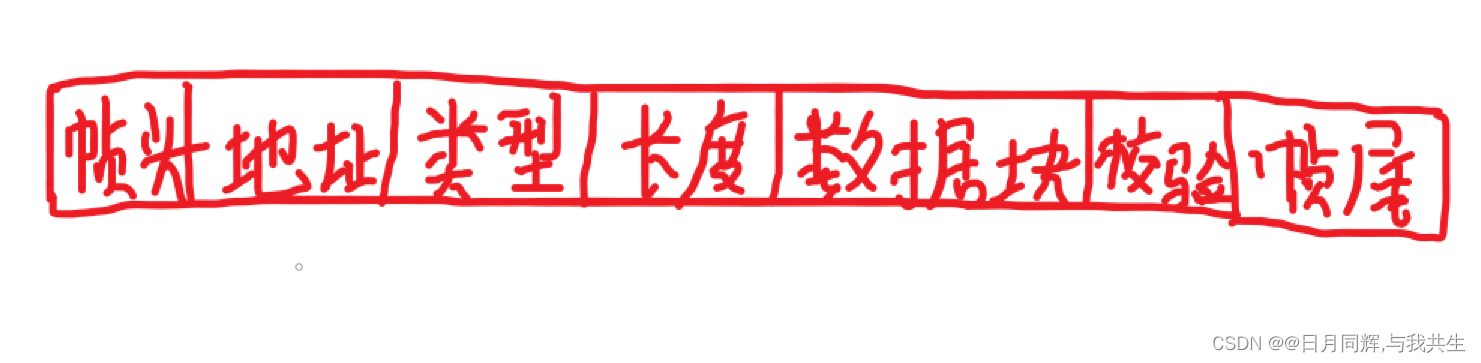

发送到数据帧可以细分成【帧头】、【地址】、【类型】、【长度】、【数据块】、【效验】、【帧尾】7种，但并不是每次发送的数据都要有这7种。
像【地址】，一般只有多机通信会用到，单机通信不需要有。多机通信时，会给每台机编一个地址，确保数据不会发送到其他的机。还有，【长度】并不是每次都要有，如果发的数据长度是固定的，一般不需要有，发送到数据长度不固定时，才需要有。
1.1数据类型
数据类型一般决定处理某个模块。比如我与用户约定好，数据类型01，处理LED，数据类型02，处理蜂鸣器，那么我的设备发送数据01给对方，则对方去处理LED，发送数据02给对方，则对方去处理蜂鸣器。
1.2帧尾
一次通信的结束，一般用一些特殊符号（比如回车等）表示，以防止帧尾前面的数据与帧尾一样，导致通信出现故障。
1.3ASCII码
ASCII码是一种字符编码方式，共有128个字符，包括英文字母、数字、标点符号和一些控制字符等。每个字符用7个二进制位表示，这些二进制位可以转换成十进制数，也可以转换成十六进制数。
字母 A 在 ASCII 码中的二进制表示为 01000001，十进制表示为 65，十六进制表示为 0x41。
数字 0 在 ASCII 码中的二进制表示为 00110000，十进制表示为 48，十六进制表示为 0x30。

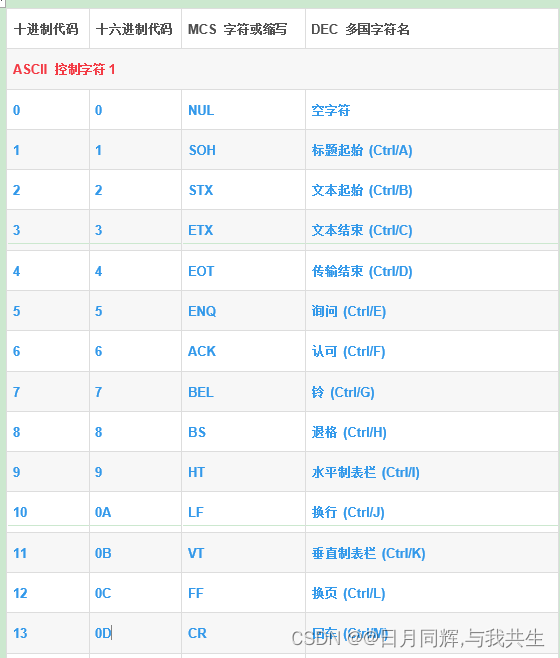

控制字符包括换行符、回车符、制表符等，它们的 ASCII 码值在 0~31 和 127 中。
二、系统设计
2.1设计要求

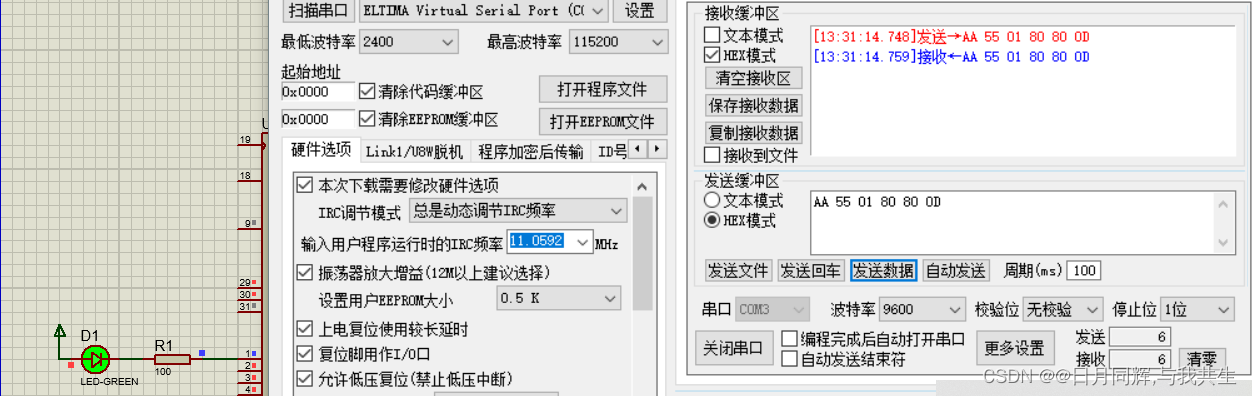

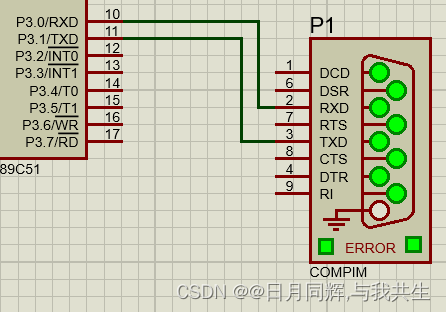

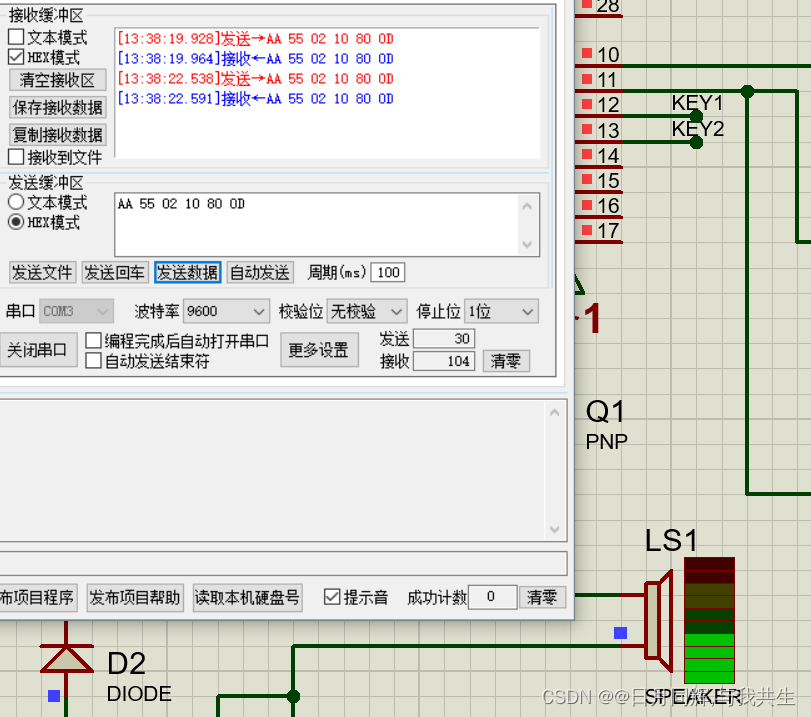

虚拟串口com3发送数据给51单片机com1，com1发回数据给com3，同时处理好接收到的数据。
这次数据帧有帧头+类型+数据块+帧尾组成。帧头为AA 55，数据类型分为01/02，数据块分为高8位和低8位，帧尾为0x0D（回车）。

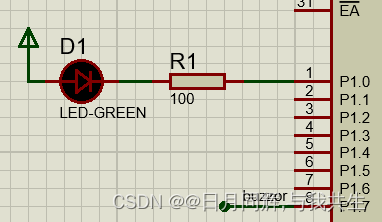

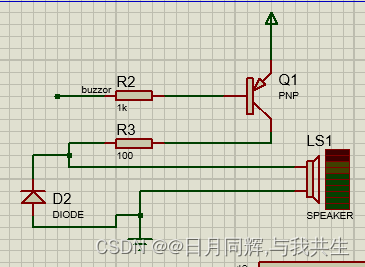

数据类型为01时，LED灯工作，数据类型为02时，蜂鸣器工作。不论01还是02，持续时间与数据块有关（高8位、低8位）。
2.2系统原理
2.2.1接收原理&正确性判断原理
上两篇文章我们用定时器实现串口通信，本质是先接收后处理数据。
回顾上两篇文章：
今天我们讲述如何一边接收数据一边处理数据。
定义一个数组recv_buf，用于存储接收到数据，采用switch-case语句，每接收一个【帧头】数据，立刻用if语句判断【帧头】是否正确，若不正确，则重头判断。
若帧头AA 55数据均正确（recv_buf[0]=AA,recv_buf[1]=55），则进入下一步骤。
在分支2(case 2)，接收【类型】(recv_buf[2])和【数据块】(recv_buf[3]和recv_buf[4])。
接着在分支3中，如果帧尾（recv_buf[5]=0x0D）正确，则开始处理LED灯和蜂鸣器。
2.2.2持续时间原理
分别定义两个控制持续时间的变量led_data、beep_cnt。
