长芯微LD9833完全P2P替代AD9833,是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。

最新推荐文章于 2025-09-27 13:38:20 发布
原创 最新推荐文章于 2025-09-27 13:38:20 发布 · 591 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件 #硬件工程 #stm32 #fpga开发

描述

LD9833是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。各种类型的检测、信号激励和时域反射(TDR)应用都需要波形发生器。输出频率和相位可通过软件进行编程，调整简单。无需外部元件。频率寄存器为28位宽，时钟速率为25 MHz时，可以实现0.1 Hz的分辨率；时钟速率为1 MHz时，LD9833可以实现0.004 Hz的分辨率。

LD9833通过一个3线串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。该器件采用2.3 V至5.5 V电源供电。

LD9833具有省电功能。此功能允许关断器件中不用的部分，从而将功耗降至低点。例如，在产生时钟输出时，可以关断DAC。

LD9833采用10引脚MSOP封装。

特性

• 数字可编程频率和相位
• 当供电电压为3 V时，功耗为12.65 mW
• 输出频率范围：0 MHz至12.5 MHz
• 28位分辨率（25 MHz基准时钟时为0.1 Hz）
• 正弦波/三角波/方波输出
• 2.3 V至5.5 V电源供电
• 无需外部元件
• 三线式SPI接口
• 扩展温度范围： -40 ℃至+105 ℃
• 掉电选项

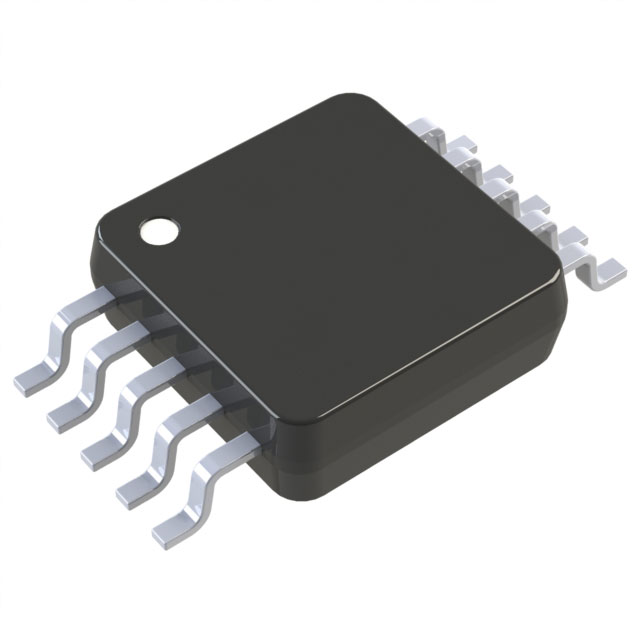

• 10引脚MSOP封装

应用

• 频率刺激/波形发生
• 液流和气流测量
• 传感器应用：接近度、运动和缺陷检测
• 线路损耗/衰减
• 测试与医疗设备
• 扫描/时钟发生器
• 时域反射(TDR)应用
