Cadence Allegro如何自动调整丝印？

Cadence Allegro如何自动调整丝印？
在PCB设计过程中，丝印的调整是一个比较费时间的过程，很多教程中很少提到Allegro的丝印自动调整神器——“Allegro Productivity Toolbox”。Allegro自带的丝印调整工具不输于Atium Designer自动调整丝印的功能。Allegro自动调整丝印的工具，可以自动调整丝印的方向、位置，大大提高了丝印调整的效率。Allegro自动调整丝印的方法如下：

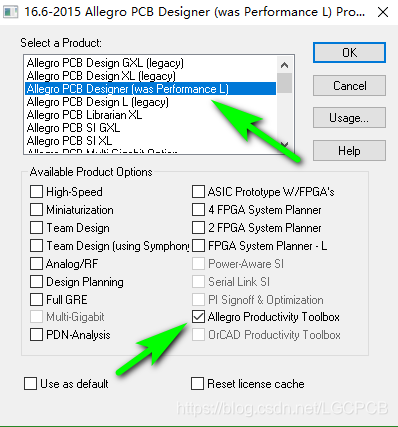

1、打开allegro软件，选择Allegro PCB Designer(was Performance L)，勾选Allegro Productivity Toolbox，如下图所示:

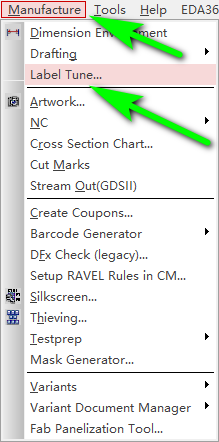

2、打开菜单栏选择Manufacture–>Label Tune,调出“Label Tune”对话框，如下图所示:

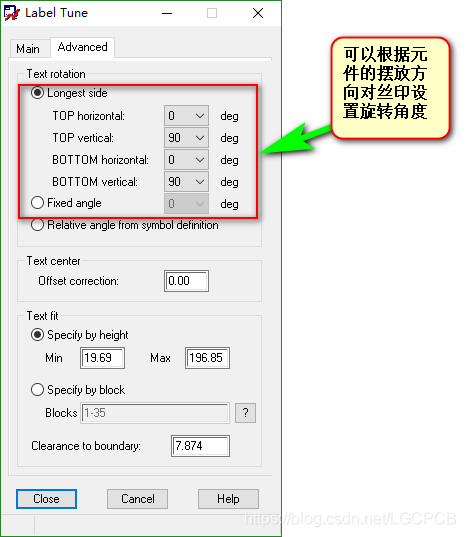

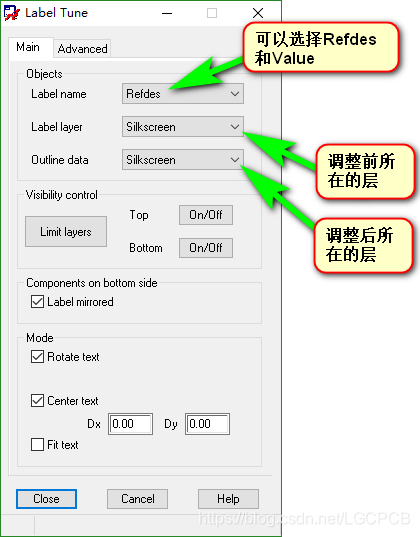

3、在“Label Tune”对话框中，可按下图所示进行相应的设置：

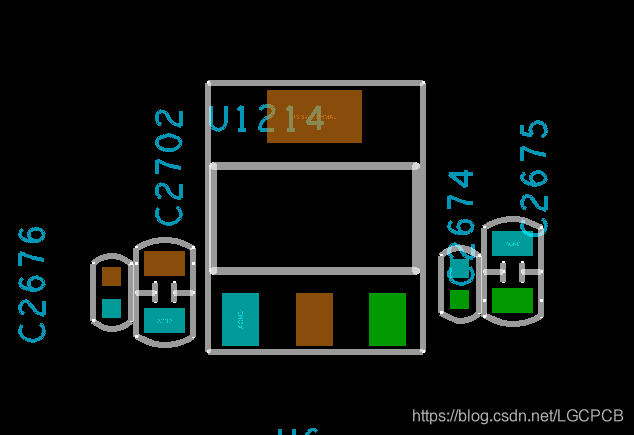

4、未调整后丝印的效果如下图所示：
