Gerber文件是一款计算机软件，是线路板行业软件描述线路板（线路层、阻焊层、字符层等）图像及钻、铣数据的文档格式集合，是线路板行业图像转换的标准格式。
在对PCB文件进行生产加工时，需要向PCB板厂提供生产PCB的光绘文件。Allegro在输出文件之前，需要对PCB进行DRC检查，确保电路连接正确，然后设置Artwork底片光绘文件。在前面的章节已经讲解的Artwork底片的设置，这里不再进行说明。
**那么Allegro如何输出光绘文件呢？设置方法如下：

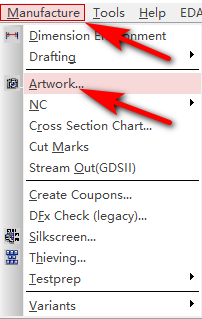

1、选择Manufacture——Artwork命令，如下图所示：

![在这里插入图片描述](https://img-blog.csdnimg.cn/20190510233937681.png)

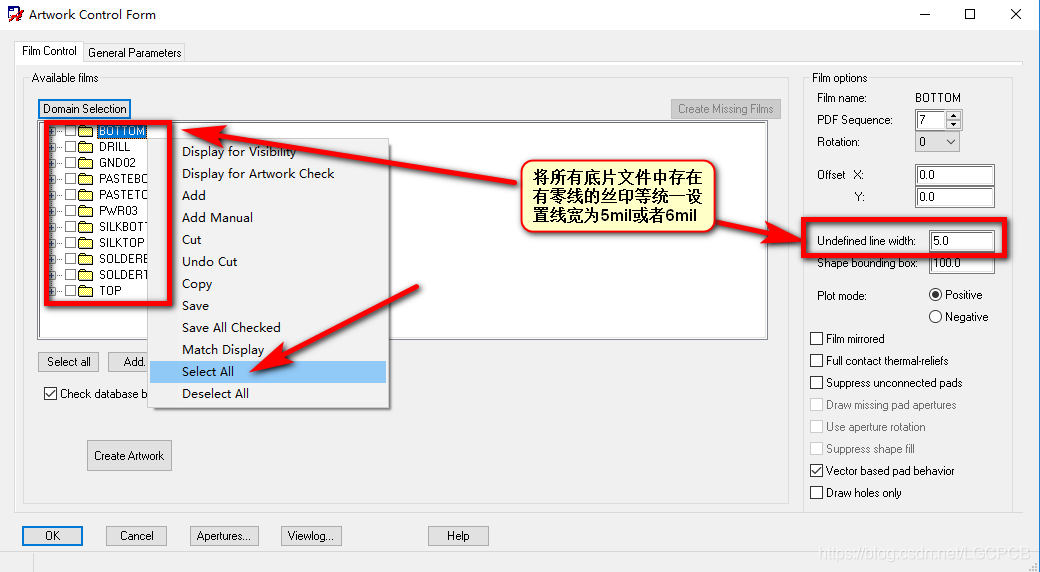

2、实行Manufacture——Artwork命令之后，软件会弹出Artwork Control Form对话框中，Film Control选项设置如下图所示：

![在这里插入图片描述](https://img-blog.csdnimg.cn/20190510234734917.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0xHQ1BDQg==,size_16,color_FFFFFF,t_70)

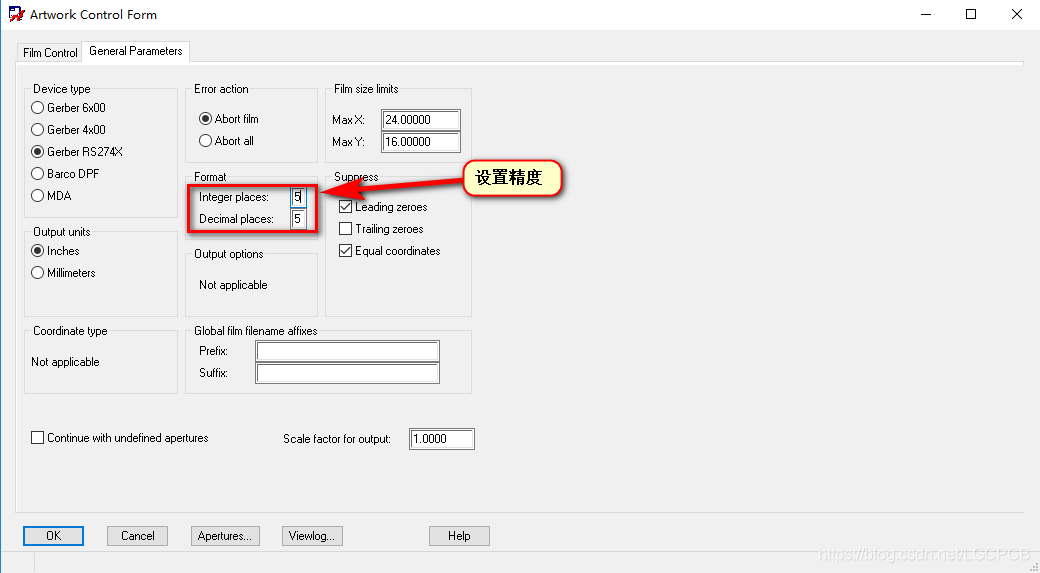

General Parametersl选项设置如下图所示：

![在这里插入图片描述](https://img-blog.csdnimg.cn/20190510235515866.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0xHQ1BDQg==,size_16,color_FFFFFF,t_70)
然后回到Film Control选项下，在空白处右键选择Select all将需要输出的光绘底片进行全部勾选，设置如下图所示：

![在这里插入图片描述](https://img-blog.csdnimg.cn/20190511000004120.png?x-oss-proces
