⛄一、铁路轨道裂纹检测

1 铁路轨道裂纹检测方法

铁路轨道裂纹检测是确保铁路运输安全的重要环节，现代技术结合传统方法可有效识别轨道缺陷。以下是常见的检测技术和方法：

视觉检测技术
人工巡检或车载摄像头拍摄轨道表面图像，通过图像处理算法识别裂纹。高分辨率摄像头配合深度学习模型（如YOLO、Faster R-CNN）可自动标记裂纹位置。

超声波检测
利用超声波探头发射高频声波，通过反射信号分析轨道内部裂纹。适用于检测钢轨内部缺陷，如核伤、横向裂纹。探头频率通常选择2-5 MHz，检测深度可达数百毫米。

涡流检测
通过电磁感应原理检测轨道表面及近表面裂纹。适用于导电材料（如钢轨），对表面裂纹敏感度高，检测速度较快，但受提离效应影响较大。

激光轮廓扫描
激光传感器扫描轨道几何轮廓，通过三维建模分析轨道表面异常。可检测微小裂纹（宽度<0.1 mm），结合惯性测量单元（IMU）实现动态检测。

声发射监测
在轨道上安装声学传感器，捕捉裂纹扩展时释放的应力波信号。适用于长期监测，可预警潜在断裂风险，但需排除环境噪声干扰。

2 检测系统实现要点

数据处理流程

• 原始信号采集（图像/超声波/涡流等）
• 噪声滤波（如小波去噪、中值滤波）
• 特征提取（纹理分析、频域特征）
• 缺陷分类（SVM、神经网络）

典型参数设置

• 超声波检测：脉冲重复频率≥1 kHz，采样率≥100 MS/s
• 涡流检测：激励频率50 kHz-1 MHz，依据裂纹深度选择
• 激光扫描：线扫描速率≥10 kHz，纵向分辨率≤1 mm

铁路标准参考

• EN 13674-1：欧洲钢轨几何缺陷标准
• TB/T 2344-2012：中国钢轨超声波探伤标准
• FRA Track Safety Standards：美国联邦铁路管理局轨道安全规范

3 技术发展趋势

多传感器融合
结合红外热像仪、振动传感器等多源数据，通过D-S证据理论或贝叶斯网络提高检测准确率。例如：超声波+涡流复合探头可同时检测表面与内部缺陷。

边缘计算应用
在检测设备端部署轻量化模型（如MobileNetV3），实现实时裂纹识别。典型配置：Jetson Xavier NX平台运行YOLOv5s模型，推理速度>30 FPS。

数字孪生整合
将检测数据接入轨道数字孪生系统，实现裂纹生长预测与维护决策。采用Paris公式估算剩余寿命：

$$\frac{da}{dN}=C(\Delta K{)}^m$$

其中$a$为裂纹长度，$N$为载荷循环次数，$C$和$m$为材料常数。

4 维护响应策略

分级处置标准

• 一级缺陷（裂纹深度<2 mm）：计划性修复
• 二级缺陷（2-5 mm）：48小时内处置
• 三级缺陷（>5 mm）：立即停运抢修

修复技术选择

• 表面裂纹：打磨处理（磨削量≤0.3 mm）
• 深度裂纹：电弧焊补或轨段更换
• 伤损率>10%：整体换轨（依据UIC 712R标准）

以上方法需结合线路荷载、材料特性等参数制定具体检测方案，建议采用定期检测（每3月）与连续监测相结合的模式。

⛄二、部分源代码

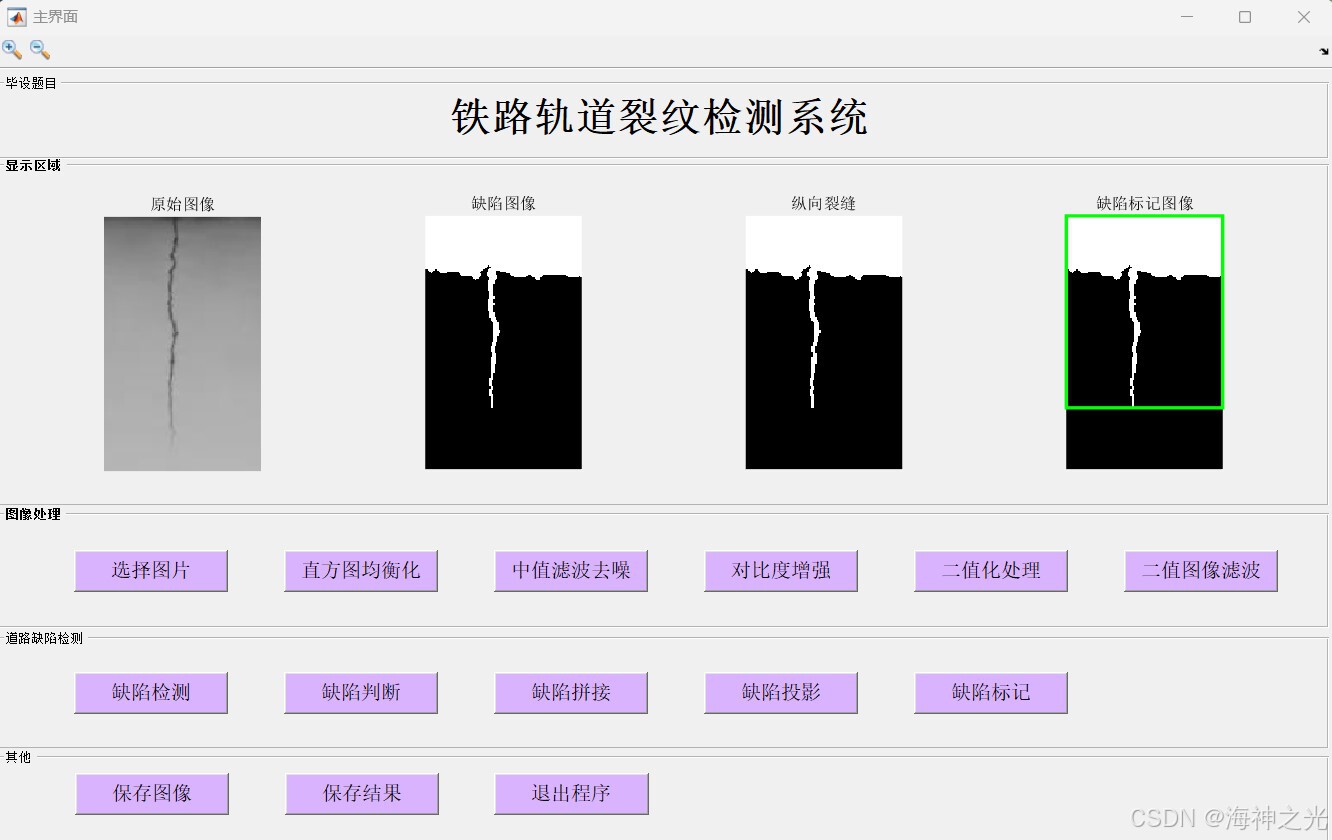

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1]陈健昌,张志华.融于图像多特征的路面裂缝智能化识别[J].科学技术与工程. 2021,21(24)
