⛄一、弹性连杆的四杆连杆机构分析

1 弹性连杆的四杆连杆机构分析原理

弹性连杆的四杆机构分析需考虑杆件的柔性变形，传统刚性假设不再适用。其核心原理基于弹性动力学和有限元理论，将连杆视为连续弹性体，通过模态叠加法或有限元法求解弹性变形对机构运动的影响。弹性变形会导致机构末端轨迹偏移、速度波动及动态应力集中，需耦合刚性运动与弹性振动方程。

2 分析流程

建立机构运动学模型
基于传统四杆机构理论，建立刚性运动学方程，确定各杆件的初始角度、角速度、角加速度关系。使用闭环矢量法推导输入输出位移方程，例如：
[
L_1 \cos \theta_1 + L_2 \cos \theta_2 = L_3 \cos \theta_3 + L_4
]
其中 ( L_i ) 为杆长，( \theta_i ) 为角度。

引入弹性动力学方程
将连杆离散为有限元模型或简化为欧拉-伯努利梁，建立弹性振动方程。采用拉格朗日方程或哈密顿原理，得到耦合的刚柔多体动力学方程：
[
M \ddot{q} + C \dot{q} + K q = F(t)
]
其中 ( M )、( C )、( K ) 分别为质量、阻尼和刚度矩阵，( q ) 为广义坐标，( F(t) ) 为外力。

模态分析与降阶
对弹性连杆进行模态分析，提取低阶固有频率和振型。通过模态截断法减少计算量，保留主要模态参与计算。例如第 ( i ) 阶模态振型 ( \phi_i(x) ) 可用于描述变形：
[
w(x,t) = \sum_{i=1}^n \phi_i(x) \eta_i(t)
]
其中 ( \eta_i(t) ) 为模态坐标。

数值求解与时域仿真
采用Newmark-β法或Runge-Kutta法等数值方法求解耦合方程，得到弹性变形下的位移、速度和加速度响应。需验证时间步长选取的收敛性，避免数值振荡。

动态性能评估
分析弹性变形对机构轨迹精度、振动幅值及动态应力的影响。通过FFT变换识别频域特征，评估共振风险。典型输出包括：

• 末端执行器的位移误差 ( \Delta r(t) )
• 杆件动应力分布 ( \sigma(x,t) )
• 固有频率与激励频率的避开裕度

3 关键参数影响分析

材料属性
弹性模量 ( E ) 和密度 ( \rho ) 直接影响固有频率和变形量。高模量材料可减小变形但可能增加惯性力。

截面几何
惯性矩 ( I ) 和截面积 ( A ) 决定抗弯刚度。优化截面形状（如空心矩形）可提高刚度重量比。

运动速度
输入转速越高，惯性力越大，弹性振动越显著。需平衡效率与动态精度。

4 示例代码（MATLAB伪代码）

% 定义刚性运动学参数
L = [0.2, 0.5, 0.4, 0.3]; % 杆长
theta1 = linspace(0, 2*pi, 100); % 输入角

% 弹性模态参数
omega = [45.2, 112.7]; % 前两阶固有频率 (rad/s)
phi = @(x) [sin(pi*x/L(2)), sin(2*pi*x/L(2))]; % 振型函数

% 耦合动力学求解
for i = 1:length(theta1)
    [theta2(i), theta3(i)] = rigid_kinematics(L, theta1(i)); % 刚性解
    F_inertia = compute_inertia_force(L, theta1(i), dtheta1); % 惯性力
    q = modal_solver(M, K, F_inertia, omega); % 模态坐标
    delta_x(i) = phi(L(2)/2)*q; % 中点变形量
end

% 可视化轨迹误差
plot(theta1, delta_x);
xlabel('Input angle (rad)'); ylabel('Elastic deformation (m)');

5 验证与实验对照

通过应变片测量或高速摄影获取实际变形数据，与仿真结果对比。修正模型中的边界条件假设（如铰链刚度）以提高精度。实验需控制驱动速度以避免高频噪声干扰。

⛄二、部分源代码和运行步骤

1 部分代码

2 通用运行步骤
（1）直接运行main.m即可一键出图

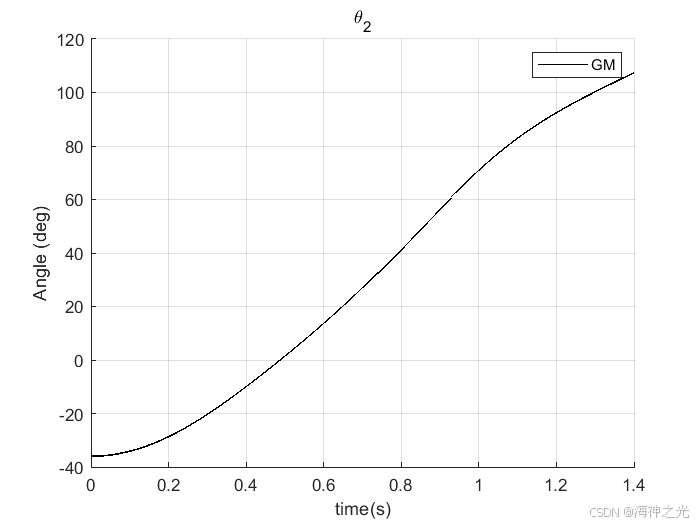

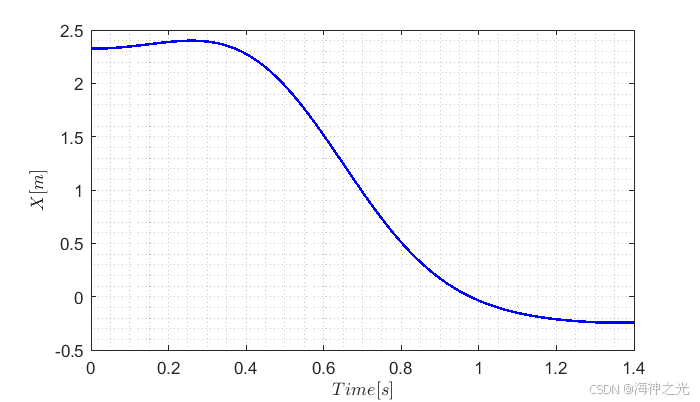

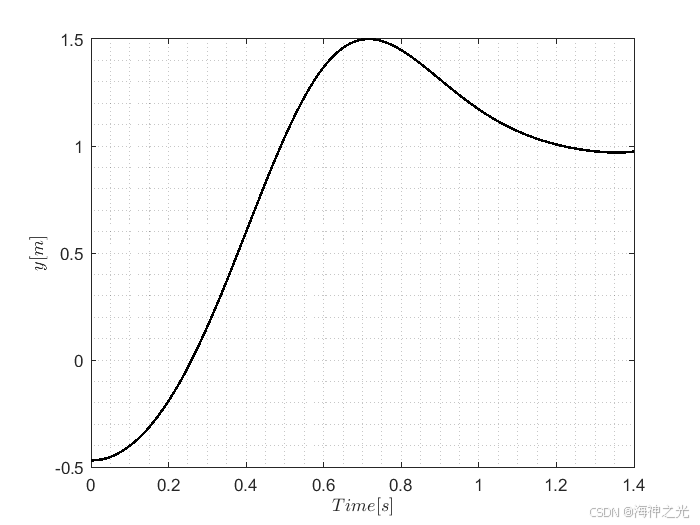

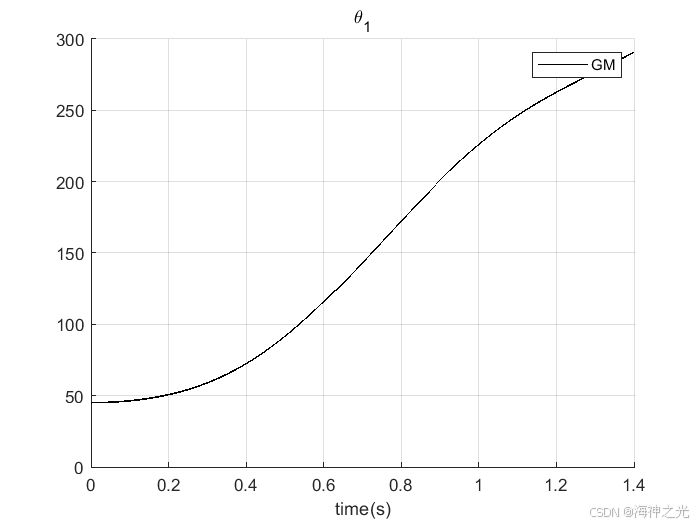

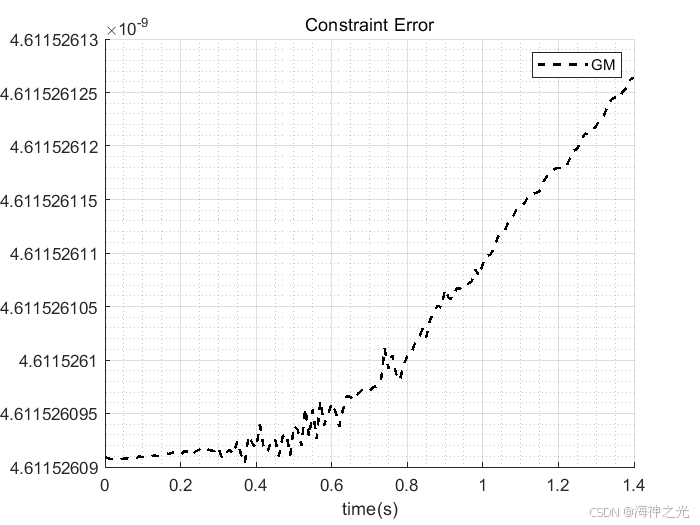

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1] 门云阁.MATLAB物理计算与可视化[M].清华大学出版社，2013.

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
