⛄一、连续的跳跃和模式分解SJMD

1 SJMD原理概述

SJMD（Successive Jump and Mode Decomposition）是一种用于分析复杂系统动态行为的数学方法，通过分解系统的跳跃过程和模态变化来揭示其内在规律。该方法结合了随机过程理论和模态分析，适用于非平稳、非线性系统。

核心思想是将系统的动态行为分解为两部分：由外部激励或突变引起的跳跃过程，以及由系统内在特性决定的模态变化。这种分解有助于理解复杂系统中不同时间尺度上的行为特征。

2 跳跃过程建模

跳跃过程通常用泊松过程或更一般的莱维过程来描述。对于泊松跳跃，强度函数λ(t)决定了跳跃发生的频率：

$$d{J}_t=\sum _{i=1}^{N_t}{Y}_i$$

其中$N_t$是强度为λ(t)的泊松计数过程，$Y_i$是独立同分布的跳跃幅度。在SJMD中，需要先通过滤波或阈值法从观测数据中提取跳跃成分。

3 模态分解方法

系统的连续动态部分可采用本征模态分解（EMD）或动态模态分解（DMD）等方法：

• EMD：将信号分解为有限个本征模态函数（IMF），每个IMF需满足极值点与过零点数量相等且上下包络均值为零
• DMD：基于数据驱动，通过奇异值分解和特征值分析提取系统的动态模态

对于时变系统，需采用窗口化或自适应方法进行局部模态分析。DMD的数学表达为：

$$X^{\prime }\approx AX$$
$$A=X^{\prime }{X}^{+}$$

其中$X$和$X^{\prime }$分别是时间延迟的数据矩阵，${}^{+}$表示伪逆。

4 SJMD实现流程

数据预处理
对原始信号进行去噪和标准化处理，采用小波变换或卡尔曼滤波消除测量噪声。检测并标记可能的跳跃点，可通过CUSUM控制图或贝叶斯突变检测实现。

跳跃成分分离
构建复合假设检验区分连续波动和跳跃。基于似然比检验：

$$\Lambda =\frac{{\sup }_{\theta \in {\Theta }_0}L(\theta )}{{\sup }_{\theta \in \Theta }L(\theta )}$$

若$\Lambda$小于临界值则判定为跳跃。对确认的跳跃事件进行参数估计，包括发生时间和幅度。

剩余信号模态分解
对去除跳跃后的信号进行模态分解。采用EMD时需注意模态混叠问题，可通过集合经验模态分解（EEMD）加入高斯白噪声改善。DMD需合理选择截断秩以平衡精度和复杂度。

结果重构与验证
将跳跃过程与各模态分量叠加重构信号，计算与原信号的相关系数和均方误差验证分解效果。对于非线性系统，可采用希尔伯特变换获得瞬时频率和能量分布作为辅助验证。

5 参数选择与优化

窗口长度选择应覆盖系统的特征时间尺度，通常通过试错法或基于信息准则确定。正则化参数可通过L曲线法或交叉验证优化。对于非平稳信号，建议采用自适应窗函数：

$$w(t)=\exp (-\alpha |t-\tau {|}^p)$$

其中$\alpha$控制衰减速率，$p$调整窗口形状。最优参数组合可通过网格搜索最小化重构误差获得。

6 应用注意事项

处理高频数据时需考虑采样定理限制，避免混叠效应。多变量系统中应检验各通道间的相位关系，采用多元EMD或张量DMD处理耦合作用。长期预测需定期更新参考模态，应对系统参数漂移。

典型应用场景包括机械故障诊断中的冲击特征提取、金融时间序列的极端事件分析、电力系统暂态稳定评估等。实际应用中需结合领域知识解释物理模态意义。

⛄二、部分源代码和运行步骤

1 部分代码

2 运行步骤
（1）直接运行main即可一键出图。

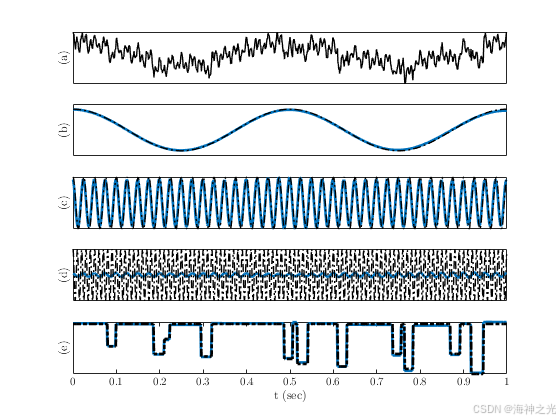

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1]袁湘环,谢永芳.连续碳酸化分解过程分解率的预测模型[J].计算机测量与控制. 2009

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
