由状态表写出触发器激励函数

最新推荐文章于 2025-05-03 09:53:34 发布
最新推荐文章于 2025-05-03 09:53:34 发布
阅读量218 收藏
点赞数 4
文章标签： 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Jsjendndn/article/details/144773200
版权

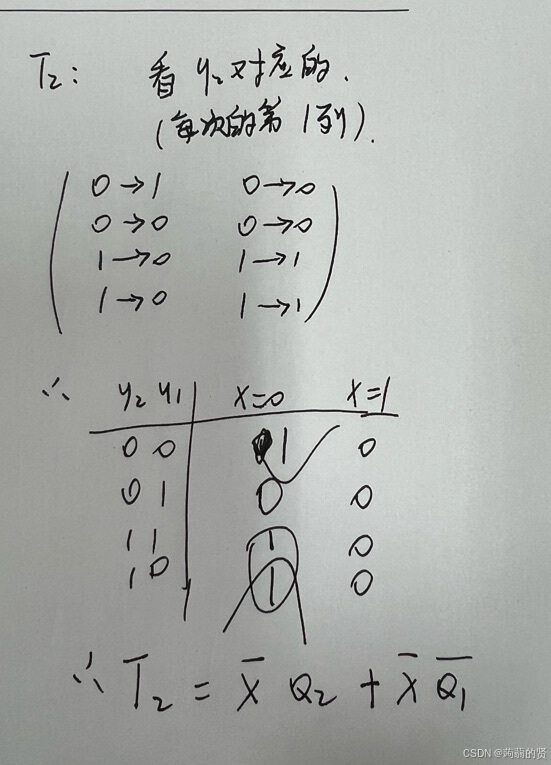

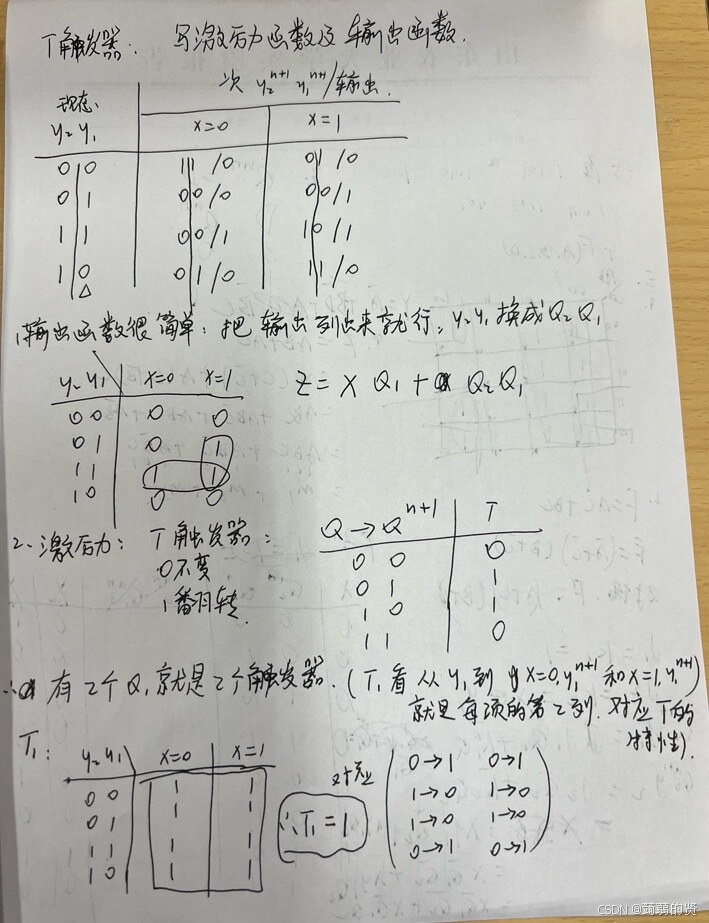

1.T触发器

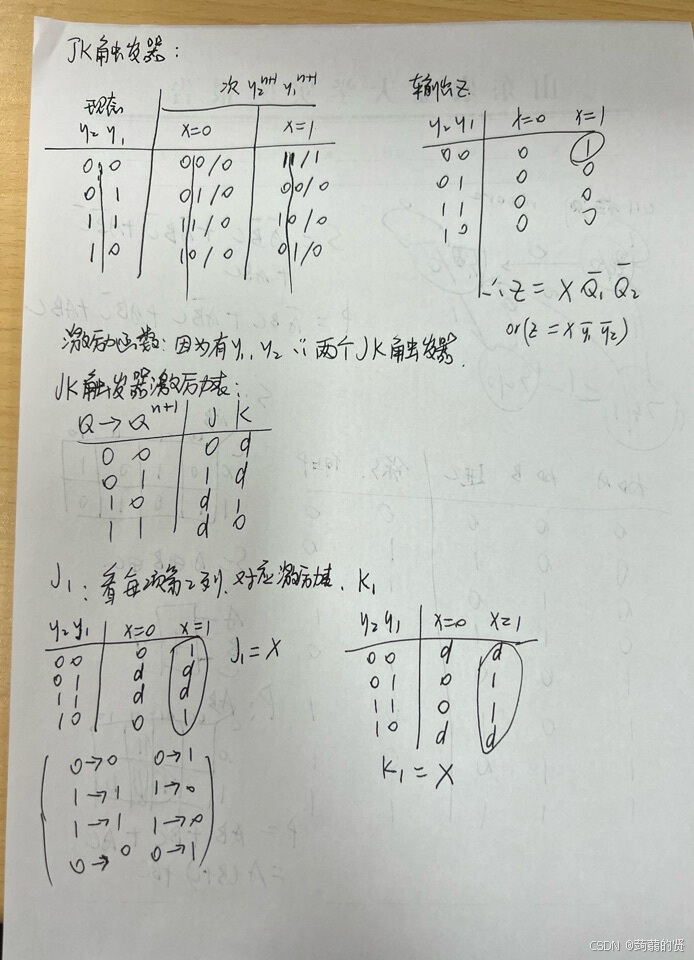

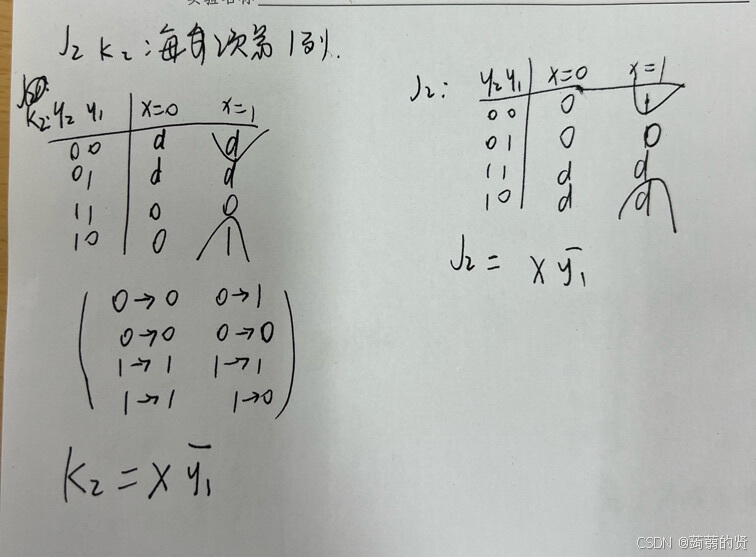

2. JK触发器

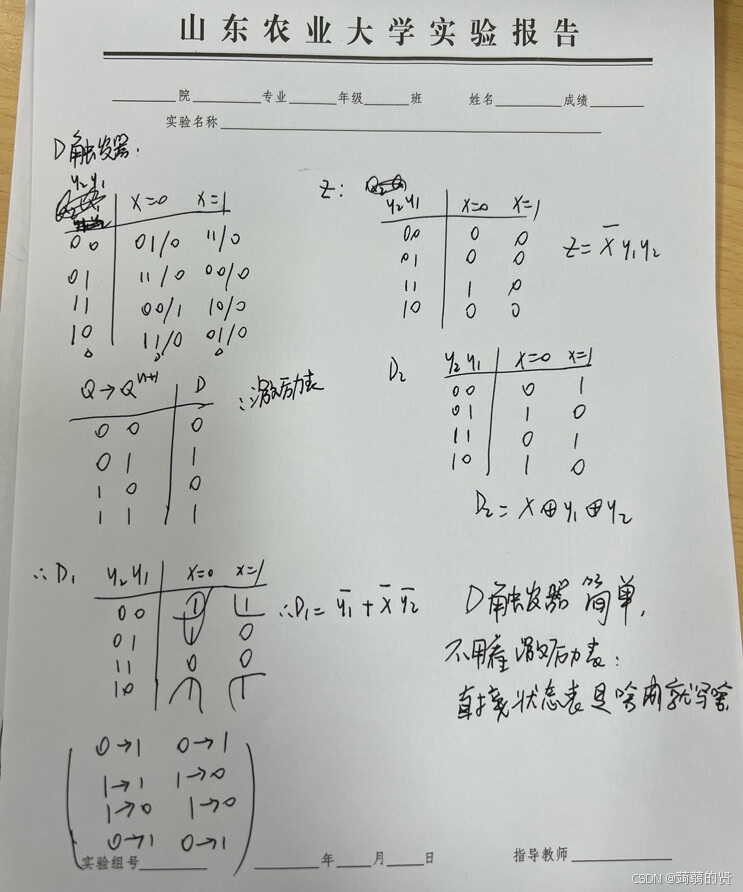

3.D触发器
