X86平台开发随记

主要是基于Intel X86平台的开发经验做分享，欢迎讨论交流。

X86平台相对于ARM平台会复杂很多，从芯片的电源的路数就可以清晰的看到。X86平台的电源，通常有十几路甚至二十几路需要处理和控制，要求的上下电时序通常比较复杂；而ARM平台则通常只有几路电源需要处理，要求的上下电时序通常比较简单，甚至没有特别的要求。

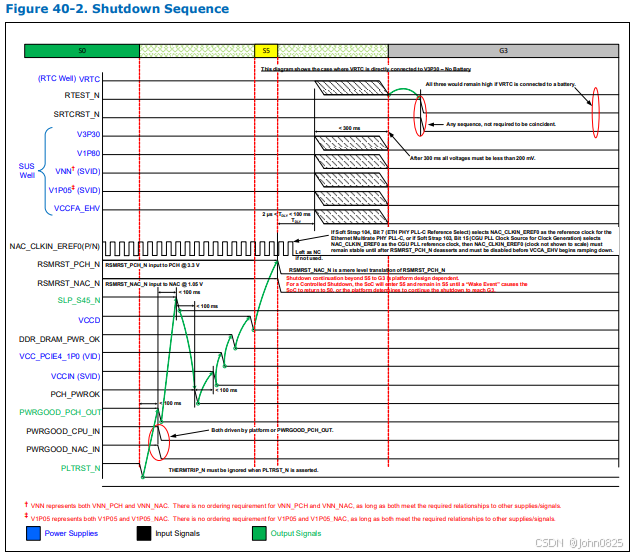

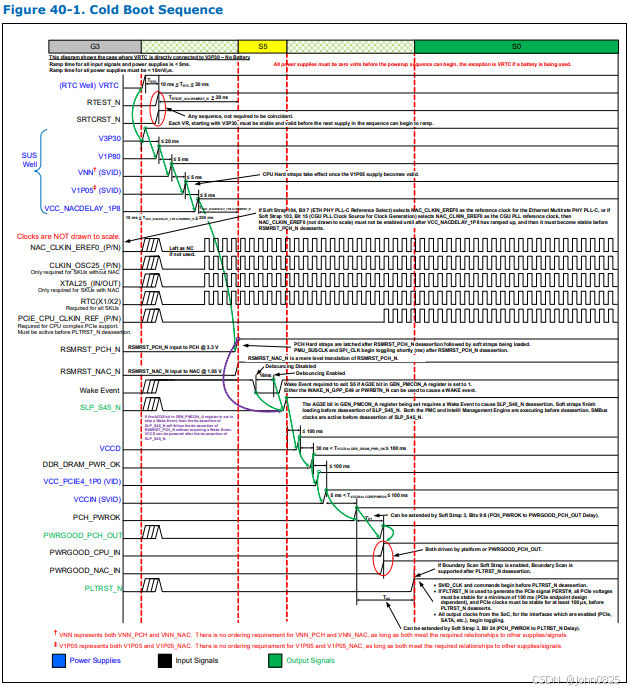

如下就是X86平台的一个典型的上下电时序要求：

X86平台的上下电时序比较复杂，且电源和需要控制的信号比较多，通常需要借助于特定的芯片做相应的控制处理，比如CPLD、单片机等。

CPLD如lattice和intel都是主流的厂家，通过灵活的硬件编程语言（Verilog或者VHDL）可以方便的实现上下电时序的控制，在首次回板调试过程中，可以通过编程进行调试，避免来回拆焊硬件器件。需要注意的是，硬件原理设计时，可以将一些暂时不知道如何使用的管脚拉到CPLD中，后期可以通过编码的方式实现对管脚的控制或者监控，从而可以减少改板的需求，当然这跟器件可以支持的管脚数量是有直接关系的，而管脚数量跟成本也是有对应关系的。

在X86平台中，会有一个双BIOS的概念，intel官方也有这样的设计，不过主要是通过软件的方式实现，一个flash中分成两个区域，存放两份固件，一份有异常无法启机时切换到另一份启机，这样的方式碰到硬件的flash有异常时，就无法实现目的了，而且这个设计非常依赖于BIOS厂家；所以，我们也有通过硬件的方式来实现双BIOS设计的方式，通过使用两颗flash存放两份固件，一颗无法启机时，通过硬件切换的方式切换到另一颗flash启动，可以通过控制片选信号CS或者通过控制所有的硬件信号通路的方式，比如3384就可以实现一颗隔离芯片控制两颗flash硬件信号的通断（当然，3384能支持的信号频率只能到50MHz左右）(隔离芯片3384（SN74CB3Q3384A）-优快云博客)。当然，这也需要借助于CPLD等控制芯片来实现控制逻辑。另外，为保证可靠性，需要关注flash芯片的电源和控制信号的控制方式，在芯片没有电的时候对信号做切换是比较合适的（带电状态切换信号，有可能踩到flash信号有跳变的时候，会导致异常情况发生）。

对于intel的X86平台，intel会提供非常完整的数据手册，非常丰富的资源，有些人看起来觉得非常多，非常复杂。其实观察下来可以发现，vol 1通常是这个系列芯片的整体介绍，强大的功能以及牛逼之处；vol 2 通常是这个系列芯片的CPU部分的寄存器说明介绍，详细定义的相关寄存器以及对应的bit的定义；vol 3通常是电气参数的说明介绍，电源以及上下电控制需求经常会放这里，各个接口的电气要求和电气指标也会体现；vol 4通常是这个系列芯片的PCH部分的寄存器说明介绍，就是以前说的南桥的部分；vol 5通常是这个系列芯片集成网卡的相关介绍。比如intel的XEON -D的就是这么分布的。这些文档会分成五份文档，或者也可能汇集到一份文档里，当然不仅仅是这些，还有PDG，硬件设计指南，画原理图和PCB的时候很多需要参考PDG的文档，每颗芯片都会有对应的设计指南可以参考（所以很多时候老板总觉得你只是在抄板子而已），散热部分也有专门的thermal的文档可以供散热设计做参考，会有相关散热方案供参考，甚至散热片的厂家都给出来了；产线的可制造性也有对应的文档可以参考，对于生产线的管控还是有重要的作用的。

先到这，待后续。
