MOS管电路的一个应用

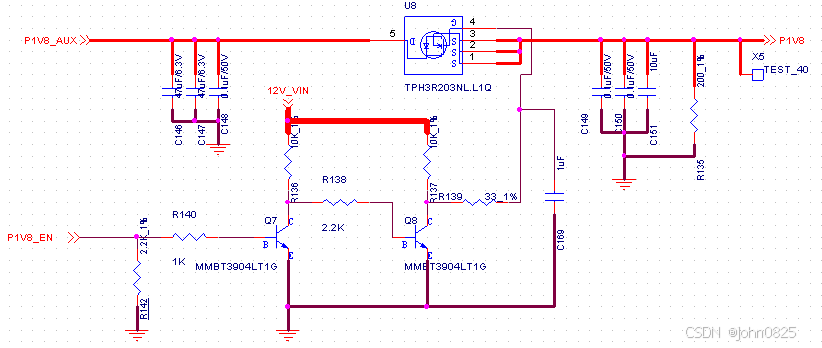

如图，MOS管串在两个电源之间，这个电路可以实现对后级电源的单独控制，当然，前提是前级电源必须先上电。比如要实现对硬盘电源的单独控制，实现软件控制硬盘电源的独立上下电，就可以使用这个电路，用于硬盘异常时，可以通过上下电来恢复。

需要注意：

1、EN的控制需要加一个串阻，如图上的R140，避免三极管将EN信号的电压钳位到0.7V而误认为EN管脚没有输出高电平；EN管脚加了下拉电阻R142，是为了有一个默认状态，设备启机之后默认EN是低，不会开启后级电源，等待上电需要再开启，如果没有下拉电阻则可能出现异常波动的情况；

2、后级电源的R135只有200Ω，是一个泄放电阻，可以实现在EN为低时，后级电源可以快速下电，对于有下电时序要求的电源，是非常有必要的；当然，如果无要求，则也是可以去掉的。

3、MOS管的G级增加了一颗电容（如图中的C169）也是很有必要的，可以避免MOS管快速导通引起的拉载的情况，避免后级电源在导通瞬间出现波动的情况；快速导通的瞬间还可能有大电流引入而影响板上的其它器件，需要注意设计；另外，这颗电容的耐压需要关注，因为如上设计，G级是12V来驱动的，耐压需要选择25V以上的，最好是选择50V以上的。这颗电容的大小需要根据实际测试来确认，因为会影响到电源的上电时间，直接关联电源的上升斜率。

4、MOS管前级加了一些电容，对于一些电流比较大，动态要求比较高的电源，需要加一些大电容在这边，layout的时候电容要靠近MOS管摆放。MOS后级的电容则是为了后级电源滤波的，可以根据后级电源的实际需求来选择所需容值。关于滤波电容-优快云博客

5、对于一些需要频繁开关电源的情况，这个电路可能就不太适合了，那个电容C169可以控制电源的上升时间，会影响频繁开关的实现。具体的情况还需要具体分析。

MOS管的应用很多，这只是其中的应该应用，以及需要关注的点，仅供参考。
