隔离芯片3384（SN74CB3Q3384A）

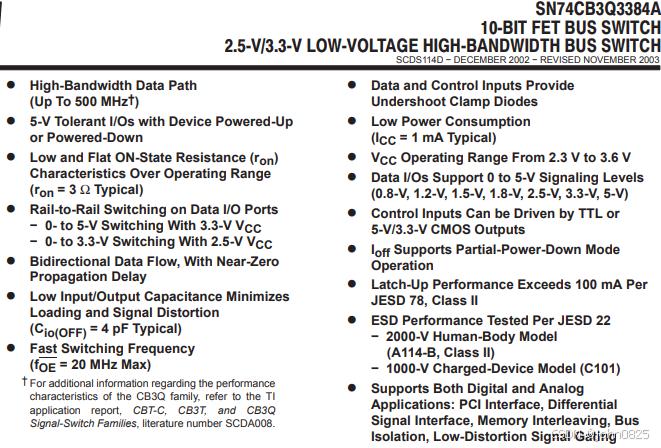

芯片特性如下所示，3.3V作为供电电源时，可以用来隔离0-5V的信号；2.5V作为供电电源时，只能支持0-3.3V的信号隔离开关。支持的信号的频率手册显示可以高达500MHz，不过我们实际应用中，一般只拿来作为50MHz频率范围内的信号的隔离开关。频率太大，经过这颗隔离芯片后，有失真的可能，需要实际测试确认。

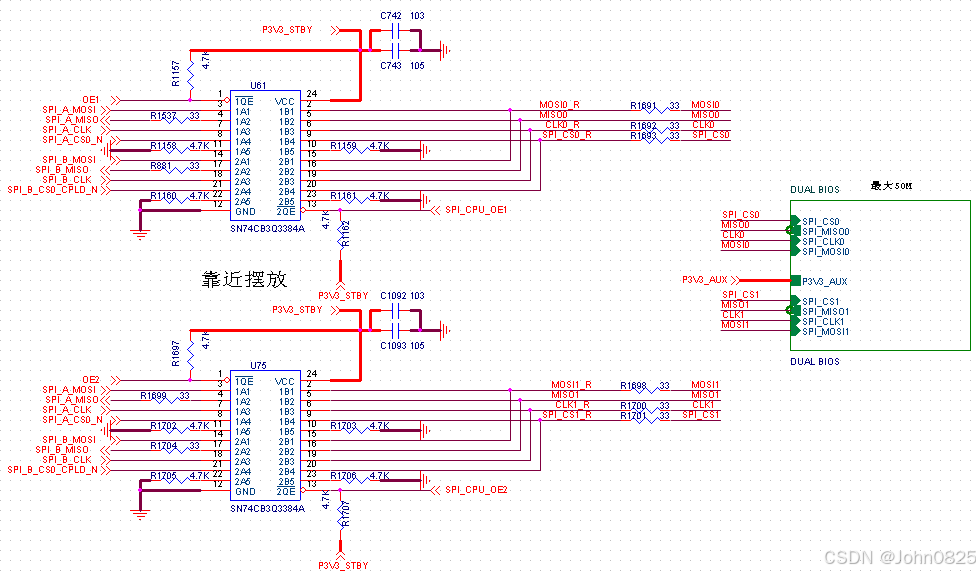

一个典型的应用如下图所示，用来实现两个控制器与两片flash的通讯，A通道作为控制器A的启机的固件的路径，B通道作为控制器B升级固件的路径。默认开启A通道，控制器A正常加载固件启动；要升级固件时，将A通道关闭，将B通道打开，特别是控制器A已经异常无法正常工作的时候，这个时候就可以通过控制器B来升级固件，升级完成后重启控制器A，尝试新的固件下重新启动。这样就可以用来实现在线升级的功能。

而使用两片3384和两片flash或者其它存放固件的芯片，就可以实现硬件双BOOT的功能，实现的关键在于合理的控制OE管脚，很多时候是需要搭配一颗CPLD或者单片机来实现的（CPLD设计开发分享（LATTICE/LCMXO3LF-2100）-优快云博客）。需要注意，同一个时刻只能开启一个通道来通讯。

另一个应用是可以用来作为emmc接口的隔离芯片，配合控制芯片，实现emmc芯片的掉电自愈的功能，避免出现只能通过整机上下电来实现掉电自愈的目的。当然，emmc的接口的实际运行速率不能太高，比如控制在50MHz的范围内，emmc通路增加了3384作为隔离开关后，是不会影响信号质量的。
