本文介绍如何使用STM32的滴答定时器（SysTick）实现精确的1秒定时功能。通过配置定时器中断每10ms触发一次，并设计变量自增机制，达到100次中断即完成1秒计时，同时通过串口发送特定字符进行验证。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

滴答定时器简介：

系统定时器SysTick是属于CM3内核中的一个外设，相关寄存器内嵌在NVIC中，所有基于CM3内核的单片机都具有这个系统定时器，这使得软件(OS)在CM3单片机可以十分容易的移植。SysTick一般用于操作系统的产生时基功能，以维持操作系统的“心跳”。

问题描述：利用stm32自带的滴答定时器，也就是systick定时器，实现1s钟定时，滴答定时器10ms中断一次

问题分析：滴答定时器定时10ms，定时10ms后让一个变量自增。当这个变量增加了100次后，不就是1s了嘛。

编程：滴答定时器定时10ms

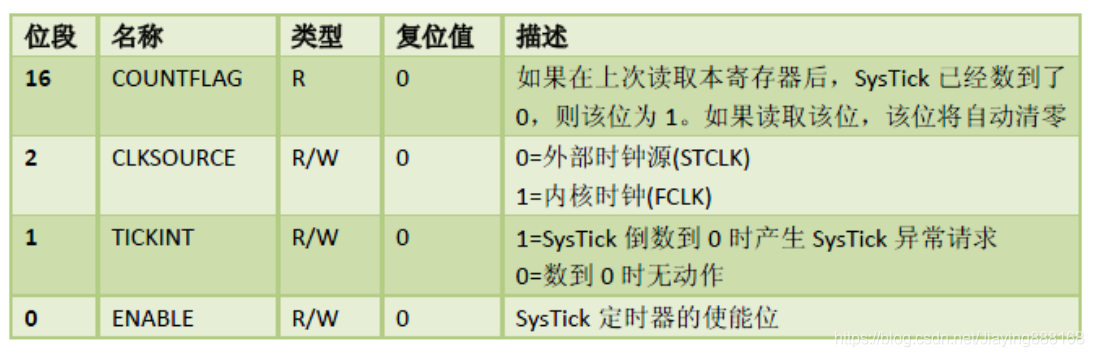

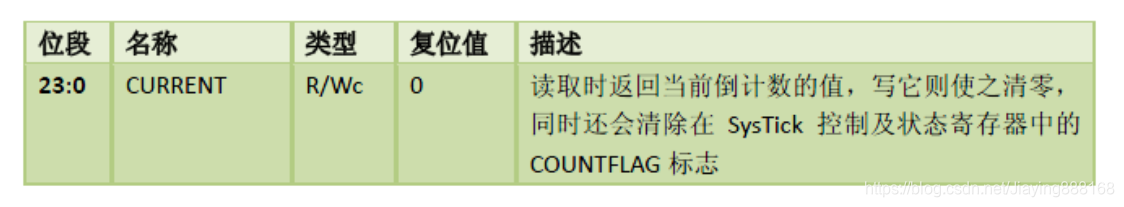

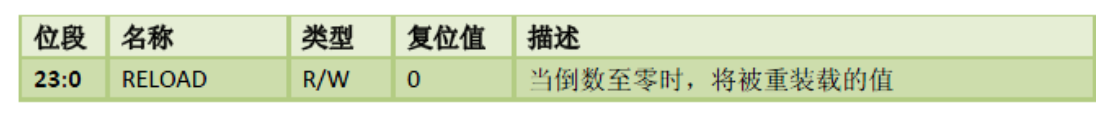

根据滴答定时器的寄存器，设置时钟源和重装载数即可

void  SysTickInit (void)
{
  SysTick_SetReload(90000);
  SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);
  SysTick_CounterCmd(SysTick_Counter_Enable);
  SysTick_ITConfig(ENABLE);
}

中断处理

void SysTickHandler(void)
{
   SysClock++;
}

编程：定时1s，串口发送aa

void systick_send(void)
{
  static int clockDelay;

  if (SysClock-clockDelay>100)
  {
	   HostPutChar(0xaa);
	   clockDelay=SysClock;
  }
}
