【机器视觉中的Blob 斑点分析】

利用现有的机器视觉开发库来实现Blob分析，Blob 应用较广比如颗粒计数、定位、排序等，现采用CkVision视觉开发包的Blob功能来实现，看看是不是很简单就搞好了。

1.)在 StdAfx.h 中添加。

#include "..\\..\\Include\\CKGDI.h"

#include "..\\..\\Include\\CKBase.h"

#include "..\\..\\Include\\CKBlobAnalyzer.h"

#ifdef _WIN64

#pragma comment(lib, "..\\..\\Lib_x64\\CKGDI.lib")

#pragma comment(lib, "..\\..\\Lib_x64\\CKBase.lib")

#pragma comment(lib, "..\\..\\Lib_x64\\CKBlob.lib")

#else

#pragma comment(lib, "..\\..\\Lib\\CKGDI.lib")

#pragma comment(lib, "..\\..\\Lib\\CKBase.lib")

#pragma comment(lib, "..\\..\\Lib\\CKBlob.lib")

#endif

using namespace CKVision;

//在程式入口和退出的地方增加 初始化和释放CKVISION库。

BOOL CBlobToolDemoApp::InitInstance()

CKVision::InitLibrary(); // 初始化CKVision库.

//…….

CKVision::ExitLibrary(); // 退出CKVision库

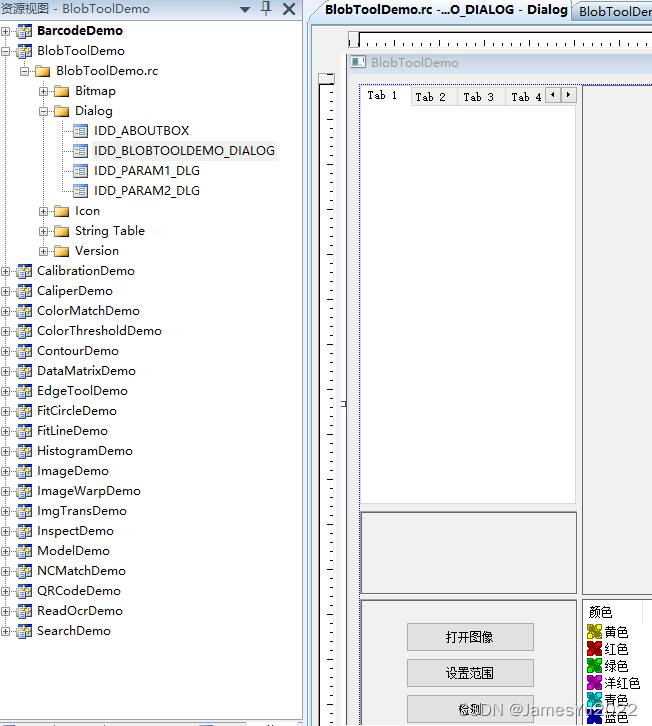

2.)在资源视图 Dialog 中添加相应的界面操作。

在对话框窗口的 .h 头文件中定义相应的图像处理功能:

    void Filter( int nMeasure, double dMin, double dMax, BOOL bInvert );// 过滤

    void Sort( int nMeasure, int nOrder );// 排序

    void ThresholdImage( INT value );// 设置二值化阈值显示

    void ThresholdDraw( BOOL draw );// 显示二值化图像

    // 数据结果插入到列表中显示

    void InsertBase( int& nColNum
