Blob 斑点分析

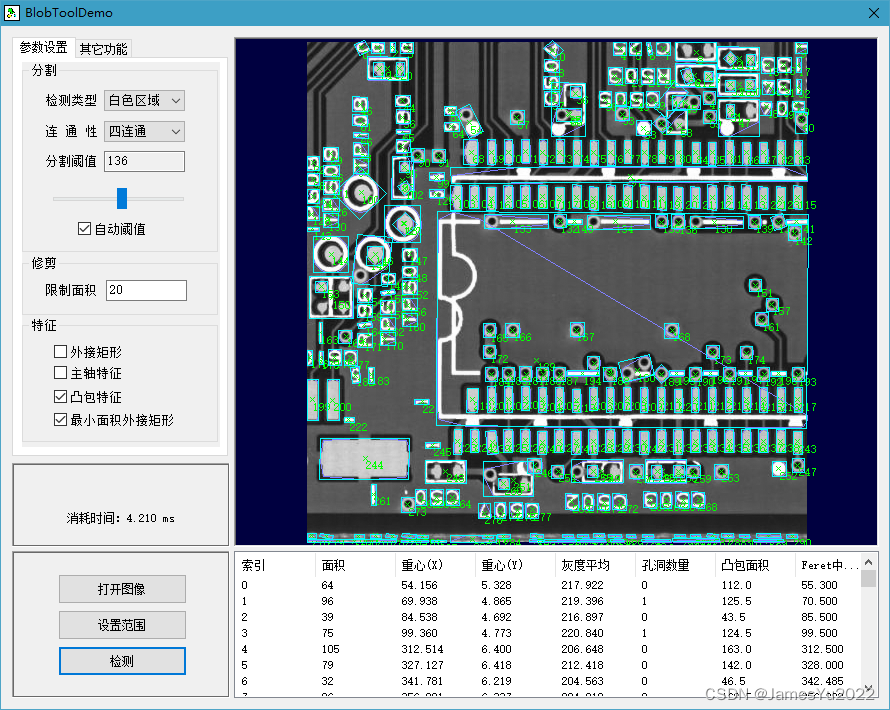

BlobToolDemo.exe 斑点分析，采用CkVisionSDK开发包利用其先进的算法工具来实现。

检测图像中目标的数量和几何特征（面积、位置、方位、长轴和短轴），目标对象的定义为二值图像中黑色或白色像素连通区域，该功能要求图像背景均匀并亮度和目标的亮度区别比较明显。

分割阈值：设置二值图像的分割阈值，当像素灰度值大于等于该值为白色，否则为黑色。

自动计算阈值：软件将根据直方图分布自动计算出分割阈值。

二值图像预览：为了方便调整阈值，以二值化效果显示当前图像。

检测类型：可以设置当前需要检测的目标为黑色像素或白色像素区域。

连通性：算法中判定为连通的方法，4连通表示只在上、下、左和右4个方向上相邻才被判定为互相连通，8连通则在左上、右上、左下和右下方向上也算是互相连通。

限定面积：当目标面积（像素数量）小于该值时会被删除。

主轴椭圆特征：主轴椭圆为以区域重心为中心拟合的椭圆。

凸包特征： 分析计算凸包面积。

最小外接矩形特征：计算连通区域的最小面积外接矩形。

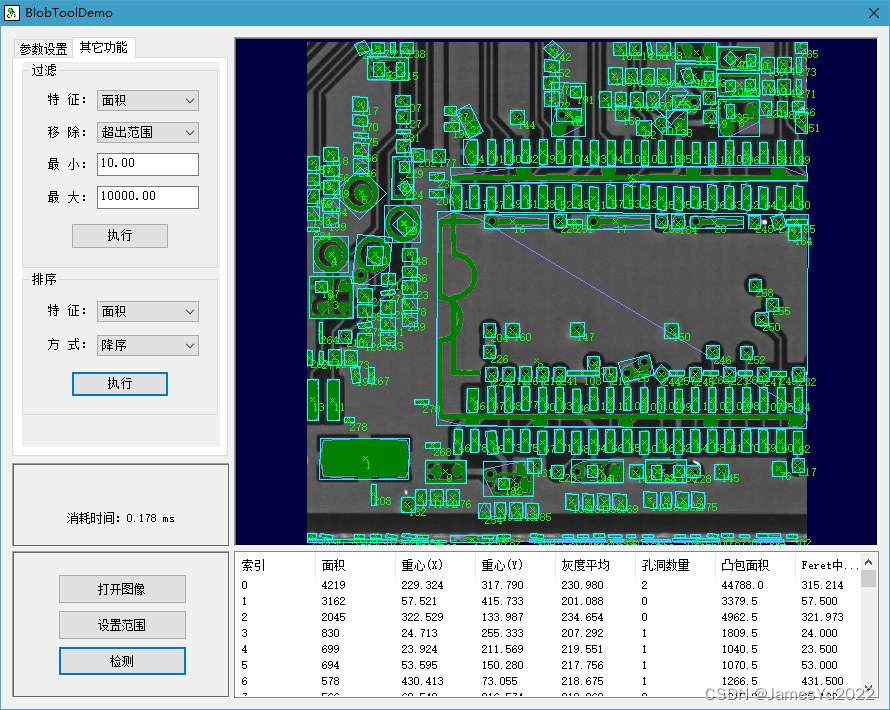

过滤：可以设置目标每种特征的最小值和最大值，当某个目标的特征不在该范围值只能则会被移除，列表中被勾选的项目表示使用该特征的过滤功能。

特征：按照指定特征将所有目标对象进行排序。

方式：排序方式，可以选择升序或降序。

激活排序：勾选表示使用排序功能。

BlobToolDemo 斑点分析

1.)在 StdAfx.h 的头文件中添加读取条码相关的文件链接。

#include "..\\..\\Include\\CKGDI.h"

#include "..\\..\\Include\\CKBase.h"

#include "..\\..\\Include\\CKBlobAnalyzer.h"

#ifdef _WIN64

#pragma comment(lib, "..\\..\\Lib_x64\\CKGDI.lib")

#pragma comment(lib, "..\\..\\Lib_x64\\CKBase.lib")

#pragma comment(lib, "..\\..\\Lib_x64\\CKBlob.lib")

#else

#pragma comment(lib, "..\\..\\Lib\\CKGDI.lib")

#pragma comment(lib, "..\\..\\Lib\\CKBase.lib")

#pragma comment(lib, "..\\..\\Lib\\CKBlob.lib")

#endif

using namespace CKVision;

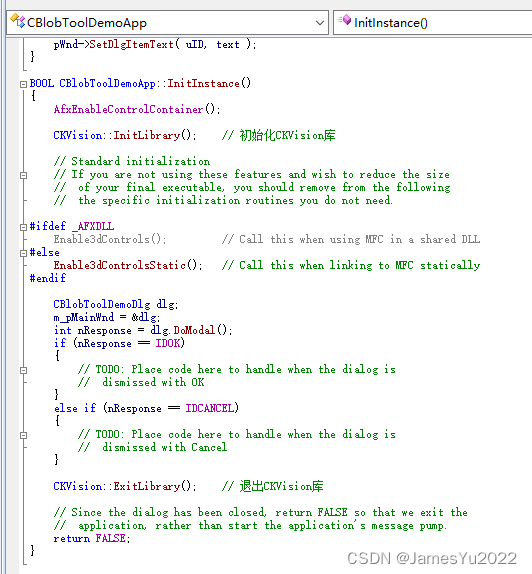

//在程式入口和退出的地方增加 初始化和释放CKVISION库。

BOOL CBlobToolDemoApp::InitInstance()

CKVision::InitLibrary(); // 初始化CKVision库.

//…….

CKVision::ExitLibrary(); // 退出CKVision库

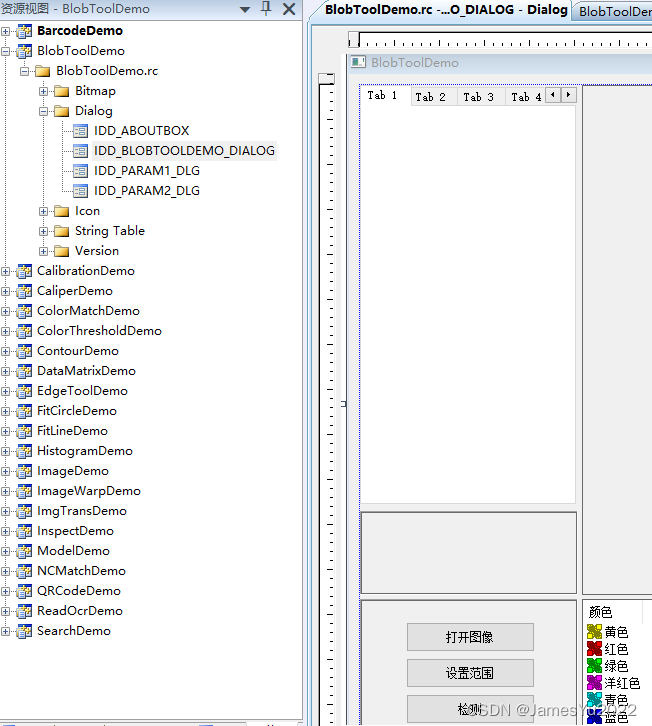

2.)在资源视图 Dialog 中添加相应的界面操作。

在对话框窗口的 .h 头文件中定义相应的图像处理功能:

    void Filter( int nMeasure, double dMin, double dMax, BOOL
