海明码和奇偶校验码

海明码

能够纠正一位比特的错误。一个长度为m的数据中增

加k位冗余位,构成一个 n=m+k 位的码字,然后用 k 个监督关系式产生的 k 个校正因子来检测和纠正错误。为了能够纠正一个比特的错误,数据长度和冗余位的数目必需满足公式\ref{eq:hamming1},海明码的编码效率效为: R=m/(m+k) 。

2k≥m+k+1 (1)

公式(1)中, m 是数据的长度, k 是海明码校验位的个数。

海明码利用监督公式对数据进行交叉校验,利用监督公式的特性可以直接定位出错数据的位置。因为二进制数据中数据的取值只有两种状态0和1,因此只要知道出错的位置,修改就变得非常的容易,只要对出错位置的数据取反就可以达到纠正的目的。例如接收端收了一串二进制数据101011,经过海明码计算后得到的数字是3,说明数据中的第3位的数据出现了错误,纠正时只需要把第三位的1取反变成0即可,纠正后的二进制串是100011。

公式(1)中海明码虽然可以实现数据的纠错,但是只能实现一个比特数据的纠错。如果数据中有多个比特同时出现错误,就必须使用更加复杂的海明公式。海明码的纠错能力和最小码距有关。

码距是编码系统中两个编码之间不同的二进制的位数,例如数据1010和数据1111的码距就是2,因为它们的第2和第3位数据不同,数据不同的位数是2,因此码距是2。最小码距(用 D 表示)是编码系统中码距的最小值。码距和纠错的能力如下:

  1. 如果要检测 e 个错误,最小码距应该满足: D>=e+1
  2. 如果要纠正 t 个错误,最小码距应满足: D>=2t+1
  3. 如果要检测 e 个错误同时纠正 t 个错误,最小码距应该满足: D>=e+t+1 , (e>=t)

本节主要讨论检测一位错误且纠正一位错误的情况,因此最小码距码距$D>=3$,需添加的冗余位的数目需满足公式(1)

校验位计算示例

已知原始数据为1001011,采用Hamming Code编码后,求实际发送的数据?

求解过程如下:

  1. 计算需要的校验位数目。从题目中可知数据为的长度为7,即 m=7 ,带入公式 m+k+1≤2k
  2. 后得到 k>=4 ,为了减少冗余$k$取最小值4。最后实际发送的数据长度为 7+4=11 位。

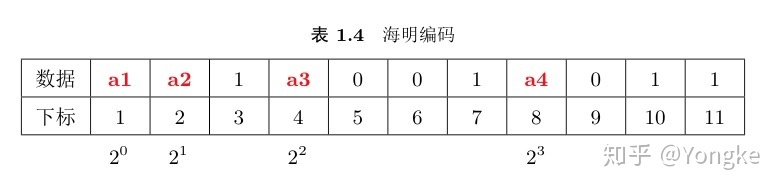

  3. 重新排列数据。定义4个校验位分别是 a1,a2,a3,a4 。根据海明码原则组合排列7为数据和4位校验码。校验码的位置分别是 1=20,2=21,4=22,8=23 。排列后的顺序如表1.4所示。

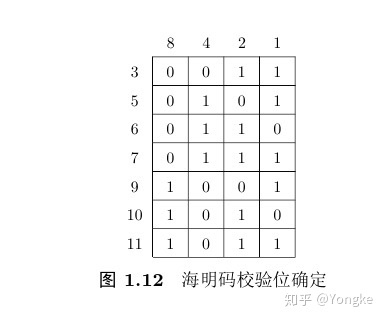

4. 计算每个校验位的值。根据图1.12所示,位置1( 20 ),2( 21 ),4( 22 ),8( 23 )存放校验数据。在图1.12中的最后一列,列名称是1,数字3,5,7,9,11的二进制数在该列的数据为1,因此位置1对这些位置进行监督,同理,列名为2,4,8的位置对二进制数在该列为1的位置进行校验。公式1.7是海明码计算的具体公式,公式中的 X3 为表1.4中序号/下标为3的数据, X5 为表1.4中序号/下标为5的数据,其它以此类推。符号 ⊕ 表示异或运算。把表1.4中的数据带入公式(1.7)中可以得到:

a1=X3⊕X5⊕X7⊕X9⊕X11=1⊕0⊕1⊕0⊕1=1a2=X3⊕X6⊕X7⊕X10⊕X11=1⊕0⊕1⊕1⊕1=0a3=X5⊕X6⊕X7=0⊕0⊕1=1a4=X9⊕X10⊕X11=0⊕1⊕1=0 (1.7)

5. 带入校验数据得到发送数据。把 a1,a2,a3,a4 分别带入表1.4中,得到一个新的数据序列 10110010011,这个新序列就是发送端发送出去的数据,也是线路上传输的数据。如果数据没有发生冲突,这也将是接收方收到的数据。

海明码纠错

如果接收端收到的数据10110110011,接收方需要先计算校验位 a1,a2,a3,a4 的值,计算的值再和数据中的校验位进行异或比较,公式(1.8)为接收端的计算公式:

h1=X3⊕X5⊕X7⊕X9⊕X11⊕a1h2=X6⊕X7⊕X10⊕X11⊕a2h3=X5⊕X6⊕X7⊕a3h4=X9⊕X10⊕X11⊕a4 (1.8)

公式(1.8)中的监督公式都分为两个部分,前面的使用 Xi 表示的部分是和发送端一模一样的计算公式,后面的 ai 是发送端计算不需要的,是数据中的校验位。这个计算的本意是接收端重新计算一次校验码,然后和数据中校验码进行比较。如果自己计算的校验码和数据中的校验码相同,记为0,不同则记为1。

因为在新的数据串中a1和$X_1$是同一个数据位,a2和 X2 是同一个数据位,a3和 X4 是同一个数据位,a4和 X8 是同一个数据位.因此公式(1.8)也可以表示为(1.9).

h1=X3⊕X5⊕X7⊕X9⊕X11⊕X1h2=X3⊕X6⊕X7⊕X10⊕X11⊕X2h3=X5⊕X6⊕X7⊕X4h4=X9⊕X10⊕X11⊕X8 (1.9)

计算结果按照 h4h3h2h1 的顺序进行排列,如果结果等于0说明数据没有出错;如果结果不等于0,说明数据出错。把该数据转 化为10进制数,就是出错数据的位置。因为二进制数中每一位置只有2种状态,0或者1。因此知道错误的位置后,改正错误就非常简单,把对应的数据取反即可。

把接收到的数据 10110110011 代入公式(1.8)中得到:

h1=1⊕0⊕1⊕0⊕1⊕1=0h2=1⊕0⊕1⊕1⊕1⊕0=1h3=0⊕1⊕1⊕1=1h4=0⊕1⊕1⊕0=0

新的数据 h4h3h2h1=0110 ,转换为十进制数值为6,因此说明接收到的数据中第6位出错,将第六位数据取反就可以得到正确的原始数据,原始数据为 10110010011 。

在这个例子中,数据的第6位出错,接收方在收到数据后按照规则对数据进行重新计算时,发现第2位和第4位存放的校验结果不正确,将这两个校验位的序号相加 2+4=6 ,正好就是发生错位的位置。

奇偶校验码

是 [1]  一种增加二进制传输系统最小距离的简单和广泛采用的方法。是一种通过增加冗余位使得码字中"1"的个数恒为奇数或偶数的编码方法,它是一种检错码。在实际使用时又可分为垂直奇偶校验、水平奇偶校验和水平垂直奇偶校验等几种。

1. 奇偶校验码
奇偶校验码是一种最为简单的校验码,它用来检测数据传输过程中是否发生错误。

它有两种校验方法:奇校验和偶校验

奇校验:原始码流+校验位 总共有奇数个1

偶校验:原始码流+校验位 总共有偶数个1

它的校验位只有一位,要么是0,要么是1,并且它的校验码还可以放在码流的前面。

2.举例:

原始数据:0010 1100

奇校验:0010 11000  //校验位为0,3个1  奇数个1

偶校验:0010 11001  //校验位为1,4个1 偶数个1

3.错误检测能力

只能检测出奇数个错误。

奇校验 正确码流 11000001

错1位 11000011 变成了偶数个1,能检测出错误

错2位 11000010 变成了奇数个1,检测不出错误

错3位 11001010 变成了偶数个1,能检测出错误

偶校验 正确码流 01000001

错1位 01000011 变成了奇数个1,能检测出错误

错2位 01000010 变成了偶数个1,检测不出错误

错3位 01001010 变成了奇数个1,能检测出错误
