Jetson 平台 OP-TEE API 核心接口与文件关系实战指南

目标：用“能落地调试/能写代码/能定位问题”的方式，把 Jetson（L4T/JetPack/Yocto + meta-tegra）上的 OP-TEE 关键接口、对应文件、调用链路讲清楚，并给出可直接用于实战的技巧与排障方法。

在这里插入图片描述

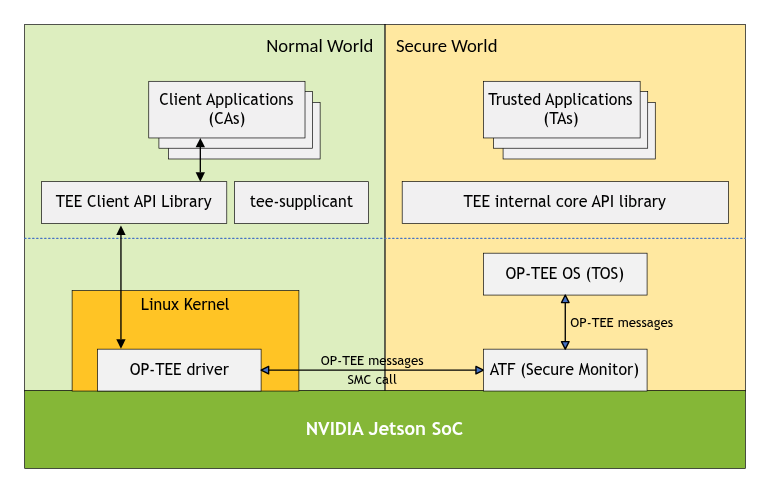

1. 先把图讲透：一次调用到底穿过了哪些层

从应用视角，OP-TEE 的一次“正常请求”可以理解为一条固定管道：

CA（Client Application）：Linux 普通应用
libteec（TEE Client API）：把“标准 TEEC_* 调用”封装成 ioctl
内核 optee 驱动：将 ioctl 转为 OP-TEE 消息格式（msg）
SMC（Secure Monitor Call）：进入 EL3
ATF（Secure Monitor）：切换 Normal World ↔ Secure World
OP-TEE OS（TOS）：解析 msg，调度 TA
TA（Trusted Application）：执行安全逻辑，返回结果

这条链路里，每一层都有“接口文件”和“边界协议”。掌握它们，就能做到：

看到一个 API 名字 → 知道对应哪个头文件
看到一个日志/错误码 → 知道属于哪一层
想加一个 feature/调试开关 → 知道改哪个仓库、哪个目录

2. 核心组件与“主文件入口”速查表（建议收藏）

下面按 Normal World / Secure World 分层列出最关键的接口文件与代码入口（路径为行业常见布局；Jetson 的 Yocto/源码树可能存在轻微差异，但目录名和文件名通常一致或非常接近）。

2.1 Normal World：应用与用户态库

A) TEE Client API（libteec）

核心头文件（你写 CA 必看）
- tee_client_api.h：TEEC_* API 原型、结构体、常见错误码
- tee_client_api_extensions.h：扩展（不同发行版可能有）
核心实现（你想追调用栈必看）
- libteec/：TEEC_InitializeContext()、TEEC_OpenSession()、TEEC_InvokeCommand() 等实现
- 关键点：这些函数最终会走到 /dev/tee* 的 ioctl

你需要牢记的三类对象：

TEEC_Context：连接到某个 TEE 设备的上下文
TEEC_Session：和某个 TA 的会话（对应 Secure World 里一个 session）
TEEC_Operation：一次调用的参数（4 个参数槽）

B) tee-supplicant（用户态辅助进程）

作用：OP-TEE OS 在 Secure World 需要访问“普通世界资源”（如文件系统、RPMB、时间等）时，会通过 RPC 请求让 tee-supplicant 代办。
你在排障时要记住：
- 没有 supplicant，很多 TA/功能会失败（尤其依赖 Secure Storage/RPMB 的场景）
- 失败特征常见为：打开 session 正常，但某些命令执行时返回通用错误

C) PKCS#11 / Cryptoki（如果你走标准密码接口）

libckteec（Cryptoki 实现库）：提供 PKCS#11（Cryptoki）API
Secure World 的 PKCS11 TA：真正执行密钥管理/签名/解密

如果你的目标是“让应用用标准接口做签名/密钥托管”，PKCS#11 这条路更工程化；如果目标是“自定义安全服务”，就走自定义 TA。

2.2 Normal World：Linux 内核 OP-TEE 驱动

A) UAPI（用户态和内核态的契约）

include/uapi/linux/tee.h
include/uapi/linux/tee_ioctl.h

这两份头文件定义了：

/dev/tee* 设备能接受哪些 ioctl
数据结构怎么布局（兼容性非常重要）

B) 内核驱动实现（核心目录）

drivers/tee/
- optee/：OP-TEE 具体实现
- tee_core.c/tee_shm.c：TEE 子系统公共层

你关注的“关键点”通常集中在：

ioctl 入口（用户态调用 TEEC_* 最终会落到这里）
共享内存（SHM）分配与映射
OP-TEE 消息（msg）打包与解析
SMC 调用封装

实战建议：当你看到 TEE_IOCTL_* 或 OPTEE_MSG_* 字样，就说明你已经在“驱动/协议层”了。

2.3 Secure World：OP-TEE OS 与 TA

A) TA 的核心 API（你写 TA 必看）

tee_internal_api.h
tee_api_types.h

它们对应你在 TA 里写的：

TA_CreateEntryPoint() / TA_OpenSessionEntryPoint()
TA_InvokeCommandEntryPoint()
TEE_* 加密、随机数、存储相关 API

B) OP-TEE OS Core（你追 Secure World 执行路径必看）

core/ 下：
- 消息入口、线程调度
- RPC 处理
- 加密库对接
- Secure Storage（RPMB/REE-FS）

实战建议：当你看到 TEE_Result、utee_、ldelf、RPC、thread_smc 等关键字，说明你已进入 OP-TEE OS 关键路径。

3. 从 TEEC_InvokeCommand 到 TA：把“对应关系”串起来

这一节只讲最核心的“对应链路”，你掌握这条链路，就能快速建立全局心智模型。

3.1 CA 侧（libteec）

你的 CA 通常写成这样：

TEEC_InitializeContext(NULL, &ctx)
TEEC_OpenSession(&ctx, &sess, &uuid, ...)
TEEC_InvokeCommand(&sess, cmd_id, &op, &err_origin)

对应关系：

uuid → Secure World 里 TA 的 UUID
cmd_id → TA 内部命令分发（你在 TA_InvokeCommandEntryPoint 里 switch）
TEEC_Operation 的 4 个参数槽 → OP-TEE msg 的参数数组

3.2 内核侧（/dev/tee* + ioctl）

TEEC_InvokeCommand 本质上把 op 转成 ioctl 数据结构并发给 /dev/tee*：

TEE_IOCTL_INVOKE（概念上类似）
驱动负责：
- 验证参数
- 分配/绑定共享内存（SHM）
- 打包成 optee_msg_arg

你在驱动里最常看到的映射：

TEEC_MEMREF_* ↔ OPTEE_MSG_ATTR_TYPE_*
TEMP_INPUT/OUTPUT/INOUT ↔ buffer + size
VALUE_INPUT/OUTPUT/INOUT ↔ 两个/三个整数槽

3.3 SMC + ATF

驱动把消息准备好后，通过 SMC 进入 EL3：

SMC 的作用：
- 触发世界切换
- 把“请求共享内存地址/寄存器参数”交给 Secure World

ATF 的作用：

Secure Monitor
决定切换到 Secure World 的入口

3.4 OP-TEE OS Core + TA

OP-TEE OS 收到消息后：

解析 msg 参数
找到 UUID 对应的 TA
建立/复用 session
调用 TA 的 entry points
将返回值与输出参数写回共享内存

对应关系落地到 TA：

cmd_id → TA_InvokeCommandEntryPoint(sess_ctx, cmd_id, param_types, params)
param_types → TEE_PARAM_TYPES()
params[] → TEE_Param params[4]

4. Jetson 实战：你最需要熟悉的“核心接口文件”清单

下面按“你实际会改/会读/会用”的优先级给一个清单。

4.1 写 CA（普通应用）必须熟的

tee_client_api.h
TEEC_* 调用语义（context/session/operation）
参数类型：
- TEEC_VALUE_*
- TEEC_MEMREF_TEMP_*
- TEEC_MEMREF_WHOLE / PARTIAL_*

实战技巧：

优先用 TEMP_*（临时 buffer）把链路跑通，再考虑注册共享内存优化性能
err_origin 很重要：能快速判断是 CA/库/驱动/TEE/TA 哪一层拒绝了

4.2 写 TA（安全应用）必须熟的

tee_internal_api.h
TA 生命周期：Create/Open/Invoke/Close/Destroy
常用 API：
- TEE_GenerateRandom
- TEE_AllocateTransientObject / TEE_PopulateTransientObject
- TEE_AsymmetricSignDigest / TEE_CipherUpdate
- TEE_OpenPersistentObject / TEE_CreatePersistentObject

实战技巧：

先实现一个“echo/loopback”命令：输入什么输出什么，用于验证参数映射完全正确
TA 里返回 TEE_ERROR_BAD_PARAMETERS 时，把 param_types 打印出来（排障效率极高）

4.3 调试/排障必须熟的

内核：drivers/tee/optee/（你的问题经常卡在这里）
UAPI：include/uapi/linux/tee*.h
supplicant：启动方式、日志开关、依赖（文件系统/RPMB）

实战技巧：

一旦涉及 Secure Storage / RPMB，优先确认：
- tee-supplicant 是否在跑
- RPMB 是否可用（设备、驱动、key provisioning）
- OP-TEE OS 是否启用了对应后端（REE-FS vs RPMB-FS）

5. 常见问题定位：按“症状 → 层级”快速归因

5.1 `TEEC_InitializeContext` 失败

常见原因：

/dev/tee0 不存在（驱动没起来）
权限不足

定位建议：

检查内核配置与模块：CONFIG_TEE、CONFIG_OPTEE
看 dmesg 是否有 optee probe 日志

5.2 `TEEC_OpenSession` 失败

常见原因：

TA 不存在（UUID 不匹配、TA 未安装）
TA 签名/加载策略不通过

定位建议：

确认 TA 放置路径（不同发行版/Yocto 方案不同）
提高 OP-TEE OS 日志级别，观察 TA 加载失败原因

5.3 `TEEC_InvokeCommand` 卡住或返回通用错误

常见原因：

参数类型不匹配（CA 传的 param_types 和 TA 期待的不一致）
触发 RPC，但 tee-supplicant 不工作

定位建议：

先跑最小化 echo 命令确认参数映射
开启 tee-supplicant debug
看内核 optee 驱动是否报告 RPC 超时/失败

5.4 Secure Storage 相关失败（尤其在 Jetson 量产安全场景）

常见原因：

RPMB key 未正确 provision
EKB/密钥派生链路不一致（FV/KDF/Root key 不匹配）

定位建议：

明确你使用的是 REE-FS（普通文件系统后端）还是 RPMB-FS（RPMB 后端）
在安全链路启用前，把功能链路跑通：先 REE-FS 后 RPMB-FS

6. “工程化实战技巧”合集（建议按需贴到你的项目手册）

6.1 用最小化用例验证链路

建议顺序：

xtest / optee_test（验证整套 TEE 通路）
自己写 CA+TA 的 echo demo（验证参数映射）
再上加密/存储/PKCS#11

6.2 日志策略：让每一层都“能说话”

CA：把每次 TEEC 调用的返回值 + err_origin 打印出来
内核：开启 dynamic debug（针对 drivers/tee/optee）
supplicant：开启 debug 运行
OP-TEE OS：提高 core log level（开发阶段）

原则：不要只盯一层日志。OP-TEE 的问题经常跨层。

6.3 参数映射的“最容易踩坑点”

TEEC_MEMREF_TEMP_* 的 size 必须和 TA 侧期待一致
VALUE_* 是两个 32-bit 值（实现中可能扩展），注意大小端与截断
param_types 一定要和 TA 侧 TEE_PARAM_TYPES() 对齐

6.4 性能优化：什么时候该用注册共享内存

大数据（例如图像、模型、批量证书）才考虑 registered SHM
小数据（密钥句柄、摘要、签名）优先 temp memref

6.5 安全上线：把“开发便利”与“量产策略”分开

开发阶段常用：

放宽日志
放宽 TA 加载策略
使用 REE-FS

量产阶段必须收紧：

降低日志
可信链路（签名 TA / secure boot）
使用 RPMB/硬件绑定密钥体系

7. Jetson + Yocto（meta-tegra）落地：你需要关注的集成点

你在 Yocto 里做 OP-TEE 集成，通常会涉及：

OP-TEE OS（Secure World 镜像）
optee_client（libteec、tee-supplicant、工具）
内核 OP-TEE 驱动（CONFIG）
TA 的部署（文件路径、打包、签名策略）

实战建议：

先确保“基础三件套”在目标机可用：
1. /dev/tee0 存在
2. tee-supplicant 运行
3. xtest 通过
之后再逐步叠加：自定义 TA、PKCS#11、Secure Storage（RPMB）等。

8. 结尾：一张“心智模型”总结（你要做到的熟练度）

当你足够熟悉后，你应该能做到：

看到 TEEC_InvokeCommand() → 立刻想到：ioctl → optee msg → SMC → TA
看到 err_origin → 立刻判断：失败发生在 CA/TEE/TA 哪个域
看到 Secure Storage 报错 → 立刻想到：RPC + supplicant + 后端（REE/RPMB）
需要新增安全能力 → 立刻选择：自定义 TA 还是 PKCS#11

9. 两个巩固问题（含标准答案）
