Jetson OP-TEE 源代码结构全景解析：从目录树到 Hello TA 的工程路径

适用对象：刚接触 OP-TEE 的初学者、希望在 Jetson 上做安全能力落地的中级工程师。

本文目标：围绕 Jetson 平台的 nvidia-jetson-optee-source 目录树，讲清楚 每一类代码属于哪个世界（Normal/Secure/Monitor）、在系统里扮演什么角色、最终如何被构建与部署（烧录/安装），并给出 Hello TA 的最小实践路线，帮助读者从“看懂结构”走到“能动手验证”。

1. 先立住最重要的认知：OP-TEE 是“多工程 + 多世界”的组合体

很多初学者第一次接触 OP-TEE，会误以为它是一个单一项目：make 一下就能跑。

在 Jetson 上，OP-TEE 更接近一种“系统能力”，它分布在多个世界与多个组件中：

Normal World（Linux 世界）：负责业务功能与控制流，攻击面大，默认不可信。
Secure World（OP-TEE 世界）：负责密钥与安全逻辑执行，攻击面小，权限更高。
Monitor / Boot World（切换与信任链）：负责世界切换与启动阶段的信任传递。

因此，阅读源代码的第一步不是看函数，而是问：

这段代码属于哪个 World？它的输入从哪里来？输出回到哪里？它最后会被放进哪个镜像或分区？

把这个问题想清楚，目录树就会“自带结构图”。

2. 目录树总览：一眼看懂各目录的“世界归属”与职责

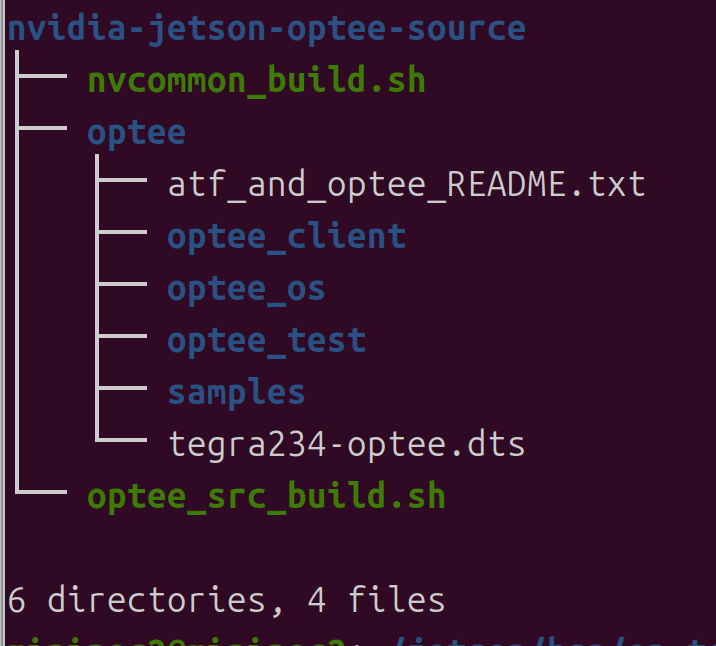

你当前的目录结构如下：

nvidia-jetson-optee-source/
├── nvcommon_build.sh
├── optee
│   ├── atf_and_optee_README.txt
│   ├── optee_client
│   ├── optee_os
│   ├── optee_test
│   ├── samples
│   └── tegra234-optee.dts
└── optee_src_build.sh

2.1 世界归属一览表

在这里插入图片描述

目录/文件	归属 World	作用定位（一句话）	典型产物（输出）
`optee/optee_os`	Secure World	OP-TEE OS：Secure World 的“安全内核”	`tee.elf`、`*.bin`、内嵌 TA 等
`optee/samples`	Secure World	Jetson/NVIDIA 的示例 TA 与安全服务	TA 二进制（按 UUID 组织）
`optee/optee_client`	Normal World	Client API + `tee-supplicant`：Linux 侧访问入口	`libteec.so`、`tee-supplicant`
`optee/optee_test`	Normal+Secure	官方测试套件：验证 CA↔TA 通路	host 测试程序 + 测试 TA
`optee/tegra234-optee.dts`	系统描述	Jetson 平台 OP-TEE 的设备树契约	DT 节点（内存/tee reserved/入口）
`nvcommon_build.sh` / `optee_src_build.sh`	构建工具	统一构建脚本：把多个工程串起来	可直接部署的产物集合

初学者建议：先把这张表背下来（或打印出来）。之后你在任何 log 里看到 libteec、tee-supplicant、tee.elf、TA UUID，都能立刻定位到它在系统中的位置。

3. OP-TEE 的“请求链路”是理解源码结构的主线

不管你最终做磁盘加密、密钥派生还是可信存储，OP-TEE 的交互主线都类似：

CA（Linux 用户态）
  ↓ libteec（TEEC_* API）
TEE Driver（Linux 内核 /dev/tee*）
  ↓ SMC（Secure Monitor Call）
ATF / Secure Monitor（世界切换）
  ↓
OP-TEE OS（Secure World）
  ↓
TA（Trusted Application 执行安全逻辑）
  ↑
返回结果（不返回密钥，只返回“结果/句柄/证明”）

3.1 为什么这条主线很重要？

目录树的每一个子工程，几乎都能在这条链路上找到“自己的位置”。
初学者只要掌握“链路”，就能避免把时间浪费在不该动的地方（例如：一上来就改 OP-TEE OS 核心）。
中级工程师可以基于链路定位性能瓶颈、权限问题、部署问题。

4. `optee_os/`：Secure World 的核心——OP-TEE OS 应该怎么看

optee_os 是 Secure World 的核心，它不是“库”，而是一个运行环境。它负责：

Secure World 的线程、调度与系统调用
内存隔离与共享内存管理
TA 的装载、验证、生命周期管理
平台适配（Jetson/tegra234）与安全服务接口

4.1 初学者看 `optee_os` 的正确姿势

初学者建议遵循“从边界到内部”的阅读顺序：

先看它输出什么产物（tee.elf、*.bin、embedded TA）
再看它如何与外部交互（SMC、RPC、shared memory）
最后才看内部实现细节（core、mm、ta loader）

这样不会被“安全内核”级别的复杂度劝退。

4.2 `optee_os` 内的几个关键子目录（概念级）

下面以“你需要知道它负责什么”为主，不要求初学者立刻深入实现。

子目录	你应当理解的职责	读到什么程度算合格
`core/`	Secure World 核心：线程、调度、SMC 入口、内存管理	能说清“请求如何进入 OP-TEE OS”
`ta/`	TA 框架、示例 TA 模板、用户 TA 支持	能解释“TA 为什么不是 Linux 程序”
`ldelf/`	TA 装载相关的组件（概念上类似加载器）	知道它存在即可
`lib/`	OP-TEE OS 内部库	不必深入
`keys/`	与密钥相关的构建/示例内容（视平台配置）	知道“密钥不在 Linux”

中级工程师建议：在你要做“自研 TA + 受控密钥使用”时，再深入 core/ 与 ta/ 的生命周期与权限模型。

5. `optee_client/`：Normal World 的入口——libteec 与 tee-supplicant

optee_client 是 Linux 用户态访问 OP-TEE 的标准路径，通常包含：

libteec：Client API（TEEC_InitializeContext、TEEC_OpenSession、TEEC_InvokeCommand …）
tee-supplicant：辅助进程，负责处理 OP-TEE OS 发起的 RPC（如访问文件系统、RPMB、或其他需要 Normal World 协助的事情）

5.1 初学者为什么应当从这里入手

你能直接 printf，能看到返回值
你能快速验证“OP-TEE 是否跑起来”
你不会因为改错 Secure World 导致板子起不来

5.2 一个“CA 最小调用骨架”应当理解哪些点

初学者无需背 API 参数细节，但应理解以下逻辑：

概念	作用	常见误区
Context	与 TEE 子系统的连接上下文	以为它等同于 session
Session	与某个 TA 的会话	以为 session 就是进程
UUID	标识 TA	以为 UUID 随便写
Operation	入参/出参描述	混淆临时内存与共享内存
Command ID	TA 内部命令分发	以为每个 TA 只有一个功能

6. `samples/`：NVIDIA/Jetson 的示例 TA——用“功能分类”理解它

你看到的 samples/ 往往代表“可落地的安全服务”，例如：

luks-srv：为磁盘加密提供安全服务（常与 EKB/派生密钥结合）
hwkey-agent：硬件密钥代理（把设备唯一性引入密钥体系）
pkcs11-sample：PKCS#11 风格接口示例（更贴近应用层使用）

6.1 初学者如何利用 samples 提升实践兴趣

建议采用“先跑起来 → 再改一行 → 再加一个命令”的渐进策略。

第一步：编译并部署现有 sample，确认 CA 能调用 TA。
第二步：修改 TA 的一个返回字符串或版本号，验证更改生效。
第三步：新增一个 Command ID（例如 CMD_HELLO_V2），体会 session + command 的模型。

这比让初学者一上来写完整 TA 更有效，因为它能在 1~2 小时内获得正反馈。

7. `optee_test/`：用它做“通路验收”和“回归测试”

optee_test 的价值在于“验证链路”，尤其当你做了以下事情后：

更换了 OP-TEE OS 版本
修改了设备树 reserved memory
调整了 TA 的部署方式
迁移到 Yocto/定制 rootfs

7.1 初学者的使用建议

把 optee_test 当成“诊断工具”，而不是“学习项目”。

能跑通测试 → 证明你的链路 OK
跑不通 → 回到本文第 3 节的请求链路逐段定位

8. `tegra234-optee.dts`：设备树是“系统契约”，不是 Linux 配置

Jetson（tegra234）平台上，OP-TEE 的设备树往往承担以下信息：

Secure reserved memory：Secure World 使用的受保护内存
OP-TEE 节点：让 Linux TEE 驱动识别 TEE 的存在与入口
共享内存相关描述（视平台方案）

8.1 初学者最常见的坑

把 OP-TEE 的 reserved memory 当成 CMA 或普通内存
修改 DTS 后忘了同步到最终使用的 DTB/boot config
只改了 Linux 侧，却没考虑 Secure World 对内存布局的依赖

实战建议：第一次实践尽量不改 DTS，先跑通 optee_test 与 hello sample。

9. 构建与部署：这些代码最终“去到哪里”

为了帮助读者把“源代码 → 设备上的东西”对齐，建议用“产物去向表”统一解释：

9.1 产物去向表（烧录/安装视角）

组件	产物（示例）	最终位置（概念）	由谁加载/使用
OP-TEE OS	`tee.elf` / `*.bin`	Secure OS 镜像/分区	ATF/boot chain
TA（sample/自研）	`*.ta`（按 UUID）	Secure 可访问存储或内嵌	OP-TEE OS
libteec	`libteec.so`	rootfs `/usr/lib`	CA
tee-supplicant	`tee-supplicant`	rootfs `/usr/sbin`	OP-TEE OS 的 RPC
optee_test host	`xtest` 等	rootfs `/usr/bin`	测试/验收
