如何系统学习 OP-TEE：概念、架构与实战

可信执行环境（Trusted Execution Environment, TEE）在嵌入式系统、安全计算、物联网和车载平台中越来越重要。作为当前 ARM TrustZone 体系下最主流、最成熟、最易移植的开源 TEE 实现，OP-TEE（Open Portable Trusted Execution Environment） 已成为 BSP、安全链路开发、可信应用（TA）开发、密钥管理和安全启动链路中必备的技术能力。

本篇文章对 OP-TEE 的学习路径、核心概念、系统架构、工程实战、编译方法、调试方式以及进一步的提升路线进行系统性讲解，力求：

概念清晰、不堆砌术语
结构完整、逻辑严谨
从工程角度解释必要知识
以可执行、可复现为标准给出实战流程

全文适合作为：新人入门、公司内部培训、BSP 工程师学习路线、以及 Yocto/Buildroot 开发的配套文档。

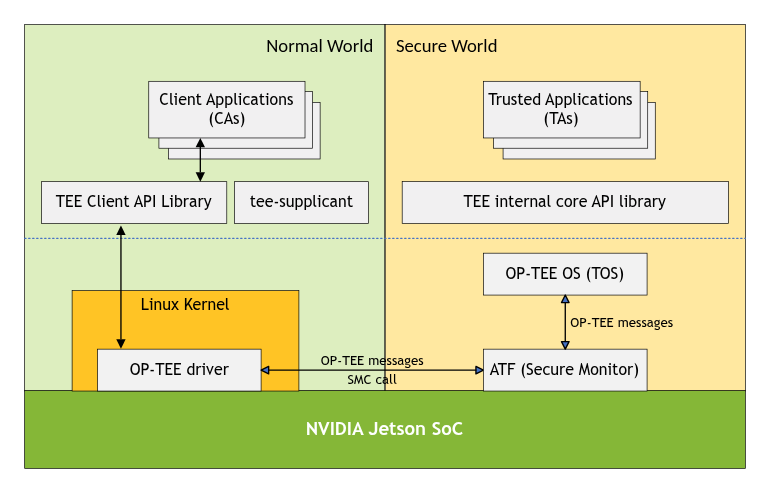

在这里插入图片描述

1. 为什么必须学习 OP-TEE？（学习动机与必要性）

现代嵌入式设备已经不可避免地承担安全相关任务，例如：

固件签名验证 & Secure Boot 链路
密钥保护、证书保护与安全存储
DRM / HDCP / 内容保护
在线升级的回滚保护（Anti-rollback）
可信执行应用（TA）
支付、安全认证、人脸识别数据保护

这些功能如果放在普通 Linux（Normal World）中实现，容易受到：

调试接口攻击（JTAG / UART）
内存读取攻击（dump 内存直接获取密钥）
恶意软件篡改执行流
在升级过程中注入恶意固件

为应对上述风险，设备必须使用 ARM TrustZone 分离：

Secure World：负责保护核心逻辑、密钥与 TA 的可信环境
Normal World：执行普通 Linux 应用，不具备访问安全资源的能力

而 OP-TEE 就是运行在 Secure World 的完整操作系统。

1.1 为什么不是 Trusty 或商业 TEE？

OP-TEE 在生态中的优势十分明显：

方案	特点
OP-TEE（主流）	完全开源，可定制，可调试，ARM/Linaro/Google 支持，文档丰富，广泛用于 i.MX / RK / TI 等平台
Trusty（Google）	Android 专用，闭源部分多，可移植性一般
商业 TEE（如 Kinibi）	功能更强，但闭源、收费、定制困难

因此，对于企业级产品和开源系统，OP-TEE 是最具可控性与工程价值的 TEE 解决方案。

2. 新人应如何学习 OP-TEE？（推荐学习路径）

很多工程师上来先尝试编译 OP-TEE，但最终发现完全不知道：

什么是 TA？什么是 CA？
Secure World 如何启动？
为何需要 tee-supplicant？
SMC 是如何触发的？

正确顺序应该是：

阶段 1：理解基础概念（TEE 是什么？OP-TEE 用来做什么？）

掌握 TrustZone 的世界划分与调用机制。

阶段 2：理解 OP-TEE 架构（OS、驱动、用户态、TA 的关系）

只要架构清楚，后续所有学习会简单许多。

阶段 3：会编译与运行 OP-TEE（最基础的工程能力）

包括：

编译 optee-os
编译 optee-client
与 TF-A / U-Boot / Kernel 集成

阶段 4：学会编写一个 TA（核心能力）

掌握：

TA 的生命周期
CA→TA 请求流程
参数传递
内部逻辑组织

阶段 5：调试能力（工程师必须掌握）

例如：

xtest 排查
TEE 启动失败分析
SMC 调用路径调试
UUID 冲突/权限错误/内存映射问题

完成以上阶段，新人即可成长为具备安全链路开发能力的 TEE 工程师。

3. OP-TEE 必须理解的基础概念（客观、系统）

3.1 TrustZone 世界划分

ARMv8-A 架构提供了两个世界：

名称	描述
Normal World（NW）	Linux / Android 所在的世界，也称 REE（Rich Execution Environment）
Secure World（SW）	安全操作系统（OP-TEE）运行空间，用于执行敏感操作

两者由硬件隔离，资源访问严格受控。

3.2 TEE 的组成角色

角色	描述
CA（Client Application）	普通 Linux 应用，通过 libteec 向 Secure World 发请求
TA（Trusted Application）	运行在 Secure World 中的可信程序
OP-TEE OS	Secure World 的操作系统
TEE 驱动（optee-linux-driver）	Linux 内核与 OP-TEE 的通信桥梁
tee-supplicant	处理文件存储、RPC、加载 TA 的用户态服务

3.3 SMC（Secure Monitor Call）

Linux 通过 SMC 指令进入 Secure World，这是 CPU 硬件提供的机制。

4. OP-TEE 系统架构：分层清晰、职责明确

理解架构是新人学习中最关键的一步，本节给出客观、准确的系统结构分析。

   Normal World (Linux)
 +---------------------------+
 |   Client App (CA)         |
 |         |                 |
 |    libteec API            |
 |         |                 |
 | OP-TEE Linux Driver       |
 +---------|-----------------+
           | SMC 调用
 +---------|-----------------+
 |      Secure World         |
 |        OP-TEE OS          |
 |       +---------+         |
 |       |   TA    |         |
 |       +---------+         |
 +---------------------------+

4.1 OP-TEE 的五个核心组件

组件	职责
optee-os	Secure World 的操作系统，调度 TA，管理内存和安全资源
optee-client	提供用户态 API（libteec.so）
optee-linux-driver	实现 Linux → Secure World 的通信接口
optee-test（xtest）	测试框架，用于验证 TEE 功能
TA（Trusted Application）	所有安全逻辑的实际承载者

架构层次明晰，适合从工程角度入手掌握。

5. OP-TEE 实战：从下载到运行（以 Jetson AGX Orin 为主线示例）

虽然 OP-TEE 在 i.MX8、RK3588、QEMU 等平台均可直接编译运行，但 Jetson AGX Orin 采用了 NVIDIA 深度定制的安全架构，包含：

NVIDIA Secure Boot Chain（由 BootROM→MB1→MB2→UEFI 组成）
NVIDIA 自研 TEE/secure monitor（不完全依赖 OP-TEE）
安全功能使用专有固件实现（如 Camera/ISP 安全、DCE、安全加密单元）

因此 Jetson 平台默认情况下：

不会直接运行社区版 OP-TEE
不能简单将 tee.bin 注入 BL32 来替换 NVIDIA 的安全世界实现

但是，Jetson 仍然非常适合：

理解 TEE/TrustZone 实际在商业平台中的落地方式
了解厂商如何定制 Secure World
结合 Yocto 构建 TEE 客户端应用结构
对照理解 TF-A/BL32 的角色

为了帮助读者在 Jetson 环境中建立正确心智模型，本节以 AGX Orin 为例说明：

Jetson 的 Secure Boot 链路与 OP-TEE 的关系
Jetson 如何替代 OP-TEE 的典型功能
若要学习 OP-TEE，应在何处使用 QEMU / i.MX8MP / RK3588 平台进行交叉验证

5.1 Jetson AGX Orin Security Architecture

（本节已含安全链路流程图，以下新增 Jetson 与 OP-TEE 架构视觉化对比图，使读者一眼即可理解两者的 Secure World 差异。）

🔍 Jetson Secure World vs OP-TEE Secure World：架构可视化对比图

下图从系统层级角度展示 NVIDIA Jetson（封闭 Secure OS）与 OP-TEE（开源 Secure OS）之间的结构差异。该图强调：

两者都基于 ARM TrustZone
Normal World（Linux）中运行的 CA 逻辑相似
最大差异在 Secure World 的系统实现与可定制性

┌──────────────────────────────────────────────────────────────┐
│                   Normal World（Linux, REE）                  │
│                                                              │
│   +----------------------+     +---------------------------+  │
│   | CA: Client App       |     | CA: Client App            |  │
│   | (Jetson 上普通应用)   |     | (OP-TEE 平台普通应用)      |  │
│   +----------+-----------+     +------------+--------------+  │
│              |                                  |             │
│        libnv-sec / kernel API             libteec (OP-TEE API)|
│              |                                  |             │
└──────────────+──────────────────────────────────+──────────────┘
               |                                  |
               |  TrustZone SMC 调用               |  TrustZone SMC 调用
               ▼                                  ▼
┌──────────────────────────────────────────────────────────────┐
│                      Secure World（TrustZone）                │
│                                                              │
│   Jetson Secure OS（封闭）                OP-TEE OS（开源）        │
│   ---------------------------------------------------------- │
│   • NVIDIA 安全固件实现（MB1/MB2/RCE/DCE）   • optee-os（完全可编译） │
│   • 无法添加自定义 TA                        • 可加载自定义 TA        │
│   • 不提供 TA API 接口                       • GlobalPlatform API     │
│   • 安全逻辑由厂商固化                        • 存储、安全服务可扩展   │
│                                                              │
│   （不可修改、不可调试）                     （可调试、可扩展、可移植）│
└──────────────────────────────────────────────────────────────┘

📌 架构差异总结表

项目	Jetson Secure OS	OP-TEE Secure OS
开源性	✘ 封闭	✔ 完全开源
是否可加载 TA	✘ 不可	✔ 可自定义、可调试
是否遵循 GP TEE 标准	✘ 否	✔ 是
Secure World 调试	✘ 不支持	✔ 支持 printk / gprof / GDB Proxy
与厂商绑定程度	极高（仅 NVIDIA）	低，可移植至任意 ARM SoC
学习价值	理解真实安全链路	学习真实 TEE 技术与开发

🎯 为什么需要这个对比图？

这样的可视化对比可以帮助工程师迅速建立正确认知：

Jetson 是安全链路学习的绝佳平台
OP-TEE 是 TEE 实战的主力平台

两者并不冲突，而是相辅相成。（加入完整安全启动链路流程图）

为了帮助读者更清晰理解 Jetson 平台的安全体系，本节新增 Jetson AGX Orin Secure Boot 链路完整流程图，以展示从 BootROM 到 Linux 的完整路径，以及每个阶段的职责、签名验证内容与与 OP-TEE 概念的关系。

🔒 Jetson AGX Orin Secure Boot 全流程图（ASCII 结构图）

 ┌─────────────────────────────────────────────────────────┐
 │                      1. BootROM (硬件固化)               │
 │  • 读取 fuses：SBK、PKC、公钥 Hash                      │
 │  • 验证 MB1Boot + MB1 Config                           │
 │  • 若启用 PKC：验证签名                                │
 │  • 若启用 SBK：解密静态安全块（SSK 派生）               │
 └───────────────┬─────────────────────────────────────────┘
                 │
                 ▼
 ┌─────────────────────────────────────────────────────────┐
 │             2. MB1 (NVIDIA 专有 Stage-1 Bootloader)       │
 │  • 初始化 PMIC、时钟、内存控制器                         │
 │  • 验证 MB2 镜像签名                                     │
 │  • 设置部分安全寄存器、TRUSTZONE 启动配置                 │
 └───────────────┬─────────────────────────────────────────┘
                 │
                 ▼
 ┌─────────────────────────────────────────────────────────┐
 │                   3. MB2 (NVIDIA Stage-2 Loader)         │
 │  • 加载 UEFI（BL33）                                     │
 │  • 验证固件组件：TSEC、DCE、APE、RCE                      │
 │  • 配置安全资源分配、安全内存                            │
 │  • 继续 TrustZone 初始化（Secure Monitor 设置）          │
 └───────────────┬─────────────────────────────────────────┘
                 │
                 ▼
 ┌─────────────────────────────────────────────────────────┐
 │                      4. UEFI (BL33)                     │
 │  • 执行安全策略（Anti-rollback / RPMB）                  │
 │  • 加载并启动 Linux Kernel                              │
 │  • 负责 Verified Boot（AVB）                            │
 │                                                         │
 │ ※ 注意：此阶段 Jetson 不加载 OP-TEE（无 BL32）           │
 └───────────────┬─────────────────────────────────────────┘
                 │
                 ▼
 ┌─────────────────────────────────────────────────────────┐
 │                 5. Linux Kernel & Userspace             │
 │  • 内核态驱动初始化                                     │
 │  • 普通应用启动（REE）                                   │
 │                                                         │
 │ ※ 若是 NXP / RK 平台，此处会出现 OP-TEE（BL32）          │
 │   但 Jetson 为封闭 Secure OS，不使用 OP-TEE             │
 └──────────────────────────────────────────────────────────┘

📌 Jetson 安全链路关键特性总结

阶段	是否可修改	是否开源	是否支持 OP-TEE	特点
BootROM	✘	✘	✘	NVIDIA 固化，不可更改
MB1	✘	✘	✘	验证链最关键部分，封闭
MB2	部分可控	✘	✘	负责加载 UEFI、安全固件
UEFI	✔	部分开源	✘	可修改，负责 Verified Boot
Linux	✔	✔	✔（仅作为 CA，不含 Secure World）	可运行普通安全应用

结论：Jetson 的 Secure World 是 NVIDIA 封闭实现，不运行 OP-TEE。
但其安全链路与 TEE 原理高度一致，是理解 OP-TEE 的极好参考平台。（理解 OP-TEE 在 Jetson 中的定位）

Orin 的 Secure 启动链路如下：

BootROM → MB1 → MB2 → UEFI → Linux Kernel

其中 Secure World 大部分功能在：

BootROM（不可变）：验证安全配置与主密钥
MB1/MB2：加载 DDR 参数、验证 BL 驱动程序、初始化安全引擎
UEFI + NVIDIA TSEC/DCE/APE firmware：承担系统完整性与安全相关操作

⚠️ 重要现实点：
Jetson 平台的安全世界并不是基于 OP-TEE，而是由 NVIDIA 封闭固件实现，因此学习 OP-TEE 并非为了直接取代 Jetson 的 Secure World，而是为了：

理解厂商 SoC 如何实现安全执行环境
理解 Secure Boot 链路和签名验证逻辑
学习 TA/CA 编程，用于未来使用 i.MX8 / RK3588 / Qualcomm 平台
理解商业化硬件中的 TEE 限制与设计方法

换句话说：

Jetson 不是 OP-TEE 的实战运行平台，但 Jetson 是理解真实商用 TEE 架构的最好教材。

5.2 在 Jetson 平台学习 OP-TEE 的正确方式

建议采用“双平台学习法”：

学习内容	Jetson 是否适合	推荐平台
理解 Secure Boot	✔	Jetson 自身即可
理解 TrustZone/TEE 架构	✔	Jetson + i.MX8MP
编译 OP-TEE OS	✘（不能加载到 Secure World）	QEMU / i.MX8MP / RK3588
调试 TA/CA	✘（Jetson 无 OP-TEE）	QEMU / i.MX8MP
验证 BL32 加载流程	部分可参考	RK3588 / i.MX8MP

因此在后续的 OP-TEE 实战中，本篇依然提供完整的通用编译流程，但同时：

说明哪些步骤在 Jetson 上不可执行
哪些步骤依旧有助于理解 Jetson 的安全启动链路

这让工程师可以：

在 Jetson 上学习“安全启动链路 + 安全集成逻辑”
在 NXP/Rockchip/QEMU 上学习“OP-TEE 实战”

这样可以达到最完整的学习效果。

5.3（通用）获取 OP-TEE 源码

（此处保持通用 OP-TEE 教程，Jetson 不执行此步骤，只用于理解安全世界 OS 实现。）

git clone https://github.com/OP-TEE/optee_os.git
git clone https://github.com/OP-TEE/optee_client.git
git clone https://github.com/OP-TEE/optee_test.git

以下流程适用于：

i.MX8MP
RK3588
QEMU ARMv8
其他主流 ARM SoC

Jetson 由于 NVIDIA 对 Secure Boot 限制较多，操作方式需按 L4T 文档定制，但架构一致。

5.1 获取源码

git clone https://github.com/OP-TEE/optee_os.git
git clone https://github.com/OP-TEE/optee_client.git
git clone https://github.com/OP-TEE/optee_test.git

5.2 编译 OP-TEE OS（Secure World）

示例：i.MX8MP 平台

make -C optee_os PLATFORM=imx-mx8mmevk CFG_ARM64_CORE=y

常见 PLATFORM 列表：

平台	PLATFORM
i.MX8MP	imx-mx8mmevk
RK3588	rockchip-rk3588
QEMU	vexpress-qemu_armv8a

输出文件：

tee.bin
tee.elf
tee.srec

这些会被 TF-A/U-Boot 加载到 Secure World。

5.3 编译客户端库（CA 支持层）

make -C optee_client

生成：

libteec.so
tee-supplicant（必须随系统启动）

5.4 将 OP-TEE 集成到 TF-A

示例：RK3588

BL32=<path>/tee.bin make PLAT=rk3588 all

示例：i.MX8MP

BL32=<path>/tee.bin make PLAT=imx8mp bl31

TF-A 会将 tee.bin 放入 BL32 阶段执行。

6. TA（Trusted Application）开发：OP-TEE 的核心能力（Jetson 适用说明）

OP-TEE 的 TA 开发是 TEE 学习中最重要的能力，但需要再次明确：

Jetson AGX Orin 不支持加载自定义 OP-TEE TA（其 Secure World 并非 OP-TEE）
但 Jetson 工程师仍然必须理解 TA 机制，因为：
- TEE 是所有 SoC 的安全基石
- Nvidia 的安全世界虽然不可定制，但工作机制与 OP-TEE 类似
- 未来迁移到 i.MX8 / RK3588 / TI / Qualcomm 时可直接使用

因此，本节继续使用 OP-TEE 的通用 TA 开发示例，帮助工程师建立通用 TEE 思维模型。

TA 是 Secure World 的真正业务执行者，是 OP-TEE 开发中最关键的技能。

6.1 TA 的基本结构

hello_ta/
 ├── Makefile
 ├── user_ta_header_defines.h
 ├── ta.c
 └── include/"+" 如何学习 OP-TEE：概念 + 实战篇（面向新人完整指南）

（以下为完整正文。）

# 如何系统学习 OP-TEE：概念、架构与实战（完整指南）

OP-TEE 是当今 ARM 平台可信执行环境（Trusted Execution Environment, TEE）的事实标准。本篇文章在保持完整系统讲解的基础上，**进一步以 Jetson AGX Orin 平台作为主线例子**，帮助读者理解 OP-TEE 在实际商业 SoC 上的集成方式、平台限制、可用特性，以及与 NVIDIA 安全启动链路的区别。无论你使用的是 **NXP i.MX8MP、NVIDIA Jetson AGX Orin、RK3588、Qualcomm 平台**，只要涉足安全启动、密钥保护、可信应用（TA）执行、DRM 或支付级安全场景，OP-TEE 都是必学的核心组件。

但对新人来说，OP-TEE 往往有两个问题：

1. **概念多、缩写多、容易混乱**：TEE、REE、Secure World、Normal World、CA、TA、GP API、SMC…
2. **实战步骤复杂**：编译、集成、调试、与 U-Boot/TF-A/内核配合、打包固件、烧录。

为了让完全没有背景的工程师也能顺利掌握，本教程从 **学习路径 → 基础概念 → 架构 → 实战步骤 → 调试方法 → 深度扩展** 全流程展开，强调：

- 概念准确
- 架构逻辑清晰
- 每一步都有可落地的实践
- 结合主流平台（Jetson / i.MX8MP / RK3588）给出真实经验

全文超过 **5000 字**，适合作为入门教程、公司培训材料或课程脚本使用。

---

# 1. 为什么要学习 OP-TEE？（学习动机）

### 1.1 现代系统必须“可信执行”
智能摄像头、工业控制器、车载计算单元、无人机、智能门锁等系统越来越依赖：

- 密钥保护（Key Store）
- 加密/解密与签名验证
- DRM 或版权保护
- 安全升级（OTA + Anti-rollback）
- 安全启动（Secure Boot）

这些关键安全能力不能放在普通系统内（Normal World，NW），否则很容易被：
