静态路由配置--思科实验

几分钟带你了解如何静态路由配置(当然了,这是思科环境下😅,实际环境下目前还没操作过!)

进入正题:

1,打开思科软件,根据拓扑图部署设备。

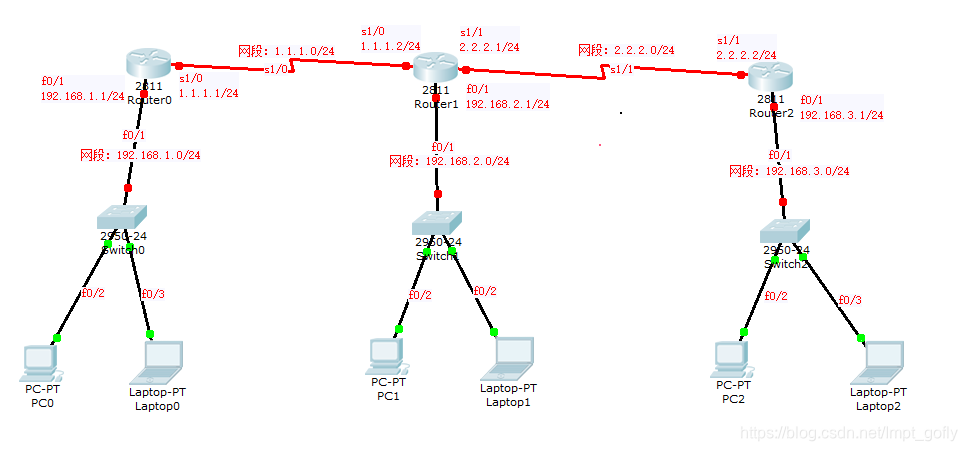

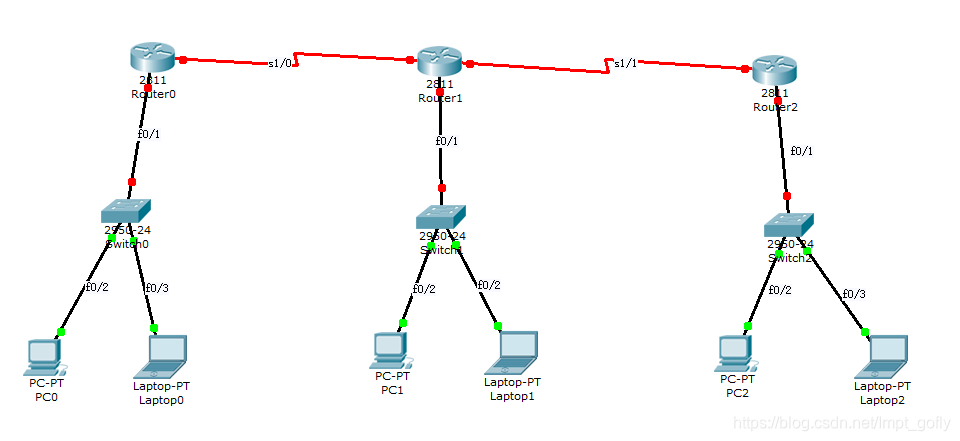

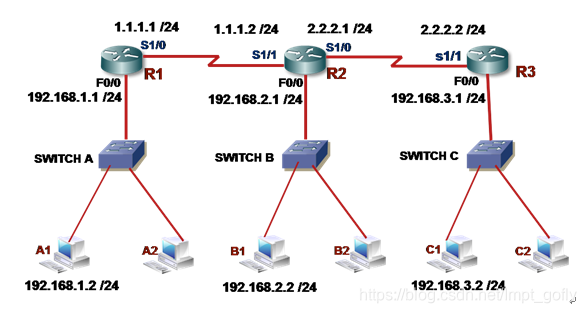

实验 拓扑:在这里插入图片描述

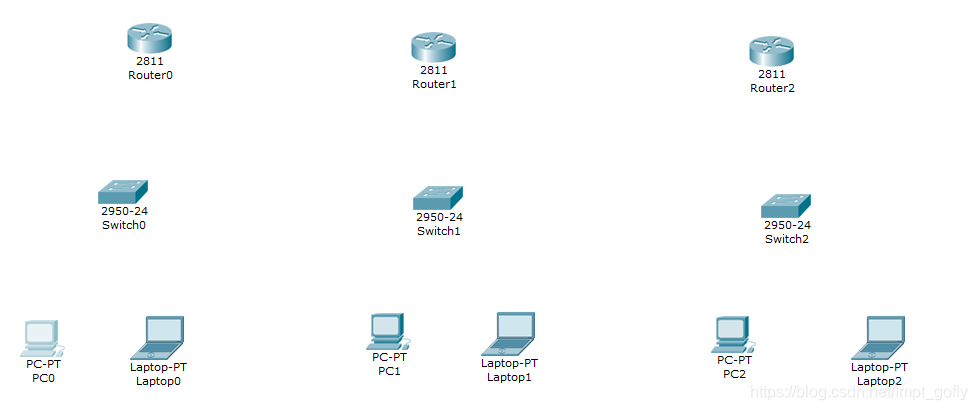

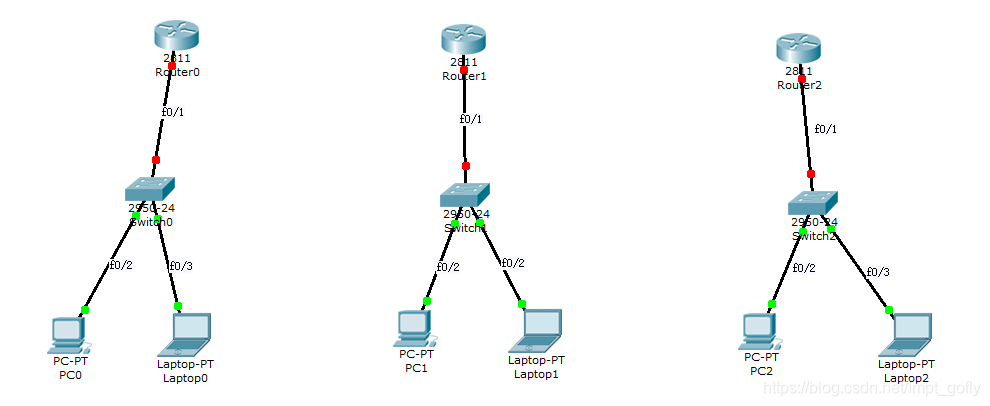

部署设备:
在这里插入图片描述(路由器选择2811的,交换机随意,主机随意/。)

2,连线

交换机与路由器-交换机与主机之间用直连线;路由器与路由器之间用serial-DCE线;
连接:(对所连端口进行备注)
在这里插入图片描述

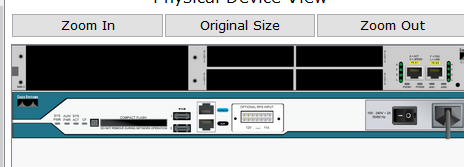

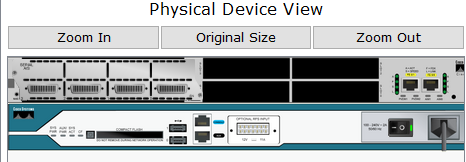

在连接路由器之前需要在路由器上添加serial串口!(点击路由器–Physical–关闭电源–拖动NM-4A/S到如下图黑窗口处–打开电源–退出)–3个路由器做同样操作。
在这里插入图片描述在这里插入图片描述
用Serial DCE连接路由器(先连的是DCE端,后连的是DTE端):
在这里插入图片描述

3,配置路由器

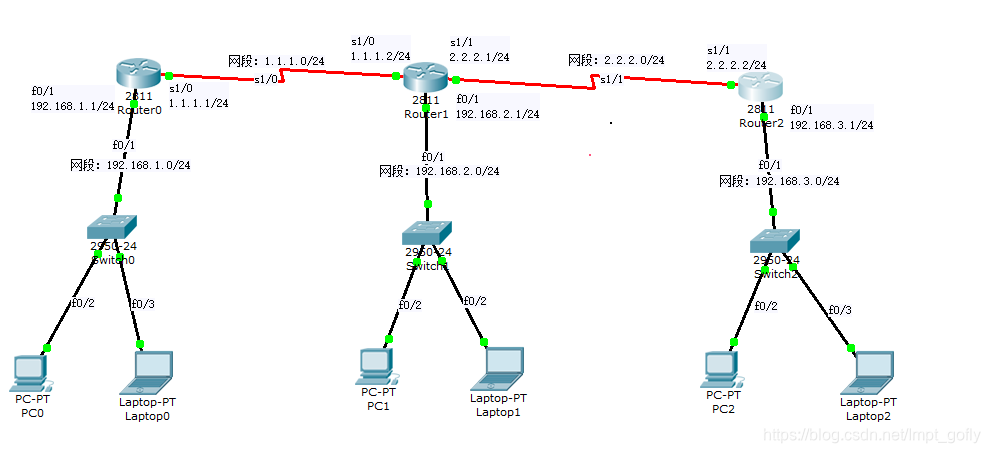

先根据拓扑图对各个网段及路由器各个端口进行备注——方便配置!:
在这里插入图片描述
先对Router0进行配置:

>enable
#configure terminal
(config)#interface f0/1
(config-if)# ip address 192.168.1.1 255.255.255.0
(config-if)# no shutdown
(config-if)# exit
(config)# interface s1/0
(config-if)# ip address 1.1.1.1 255.255.255.0
(config-if)# clock rate 64000
(config-if)# no shutdown
(config-if)# end

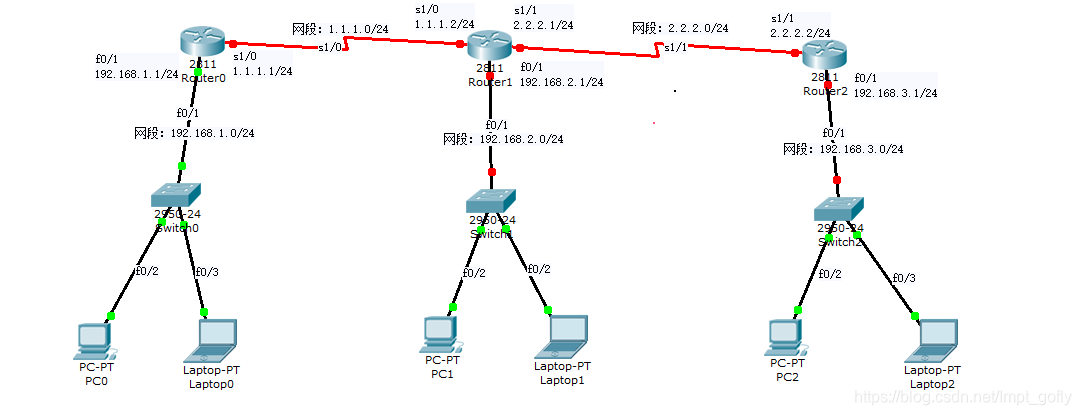

配置完成后:这些灯应该是绿色的:
在这里插入图片描述
再对Router1进行配置:

>enable
#configure terminal
(config)#interface f0/1
(config-if)# ip address 192.168.2.1 255.255.255.0
(config-if)# no shutdown
(config-if)# exit
(config)# interface s1/0
(config-if)# ip address 1.1.1.2 255.255.255.0
(config-if)# no shutdown
(config-if)# exit
(config)# interface s1/1
(config-if)# ip address 2.2.2.1 255.255.255.0
(config-if)# no shutdown
(config-if)# end

配置完这些灯又亮了:
在这里插入图片描述
最后对Router2进行配置:

>enable
#configure terminal
(config)#interface f0/1
(config-if)# ip address 192.168.3.1 255.255.255.0
(config-if)# no shutdown
(config-if)# exit
(config)# interface s1/1
(config-if)# ip address 2.2.2.2 255.255.255.0
(config-if)# clock rate 64000
(config-if)# no shutdown
(config-if)# end

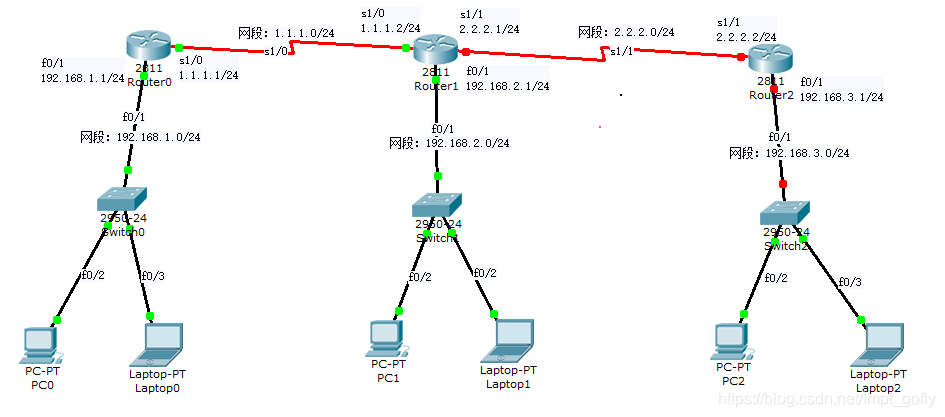

配置完之后,全部的灯都变为绿色:
在这里插入图片描述

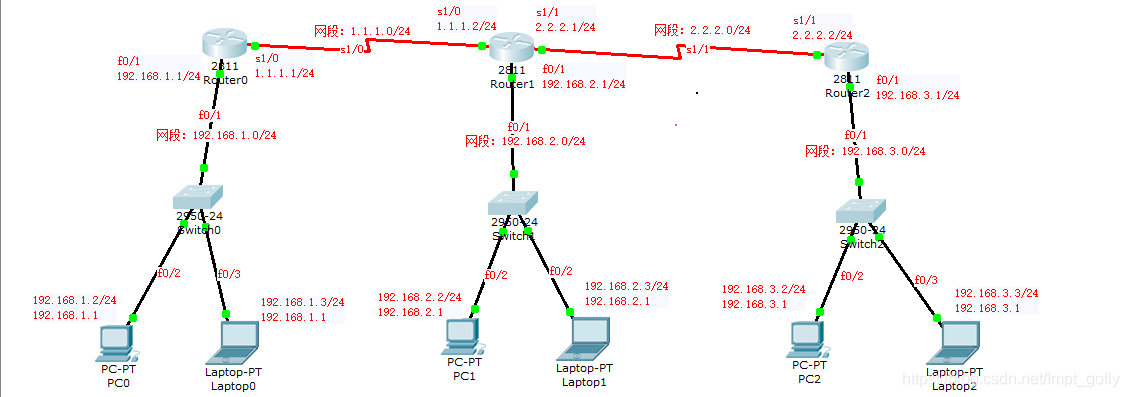

再根据网关地址对主机进行配置:(并在主机旁标注)
在这里插入图片描述

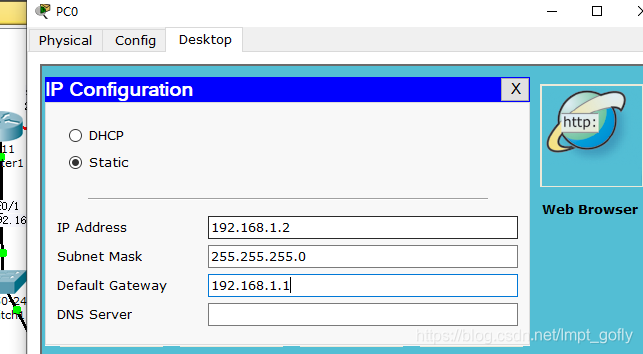

对全部主机配置ip地址及默认网关:
在这里插入图片描述
下面用ping命令对同一网段内主机进行连通测试:
在这里插入图片描述
因该都能ping的通。

(当然不同网段之间不同,因为路由器不知道发往何处,还需要配置静态路由)

4,配置静态路由

路由器根据静态路由信息把本网段的数据包发往下一跳接口上。如果没有就会丢弃。
我们看Router0直连的有两个网段:192.168.1.0/24和1.1.1.0/24
当它网段内的主机想要和其他网段通信时(如:192.168.3.0/24内的主机PC2)先把数据包发送给Router0,Router0要想把数据发往目的地,需要发送到下一跳路由器上,与它相连的下一跳的路由器的端口ip是:1.1.1.2;于是就可以配置一条静态路由信息。
ip route 192.168.3.0/24 1.1.12
同样的道理分析其他路由器!!即可得到全部的静态路由信息。

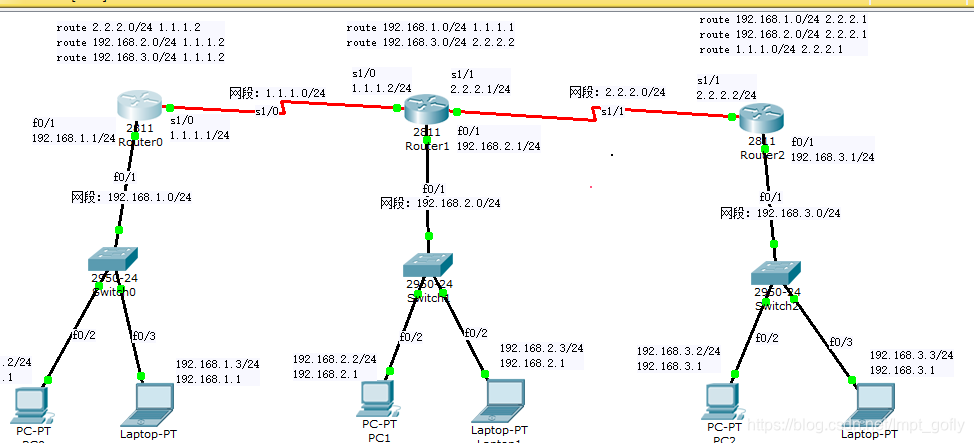

分析完之后进行标注:
在这里插入图片描述

再根据标注进行路由器配置:

>en
#configure terminal
(config)# ip route 2.2.2.0 255.255.255.0 1.1.1.2
(config)# ip route 192.168.2.0 255.255.255.0 1.1.1.2
(config)# ip route 192.168.3.0 255.255.255.0 1.1.1.2
(config)# end

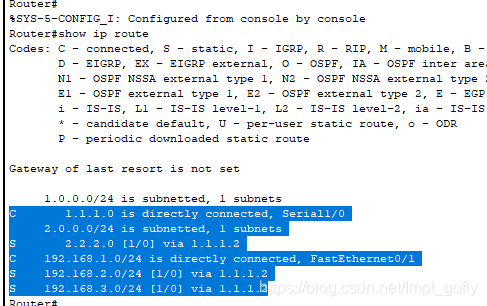

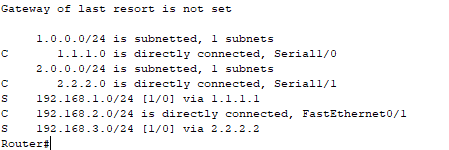

"""用show ip route 命令查看路由信息:"""
# show ip route

在这里插入图片描述
得到3条静态路由信息;2条直连路由信息;

同理对每一台路由器进行配置:

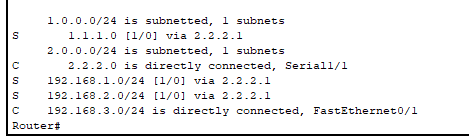

得到:
Router1Router2

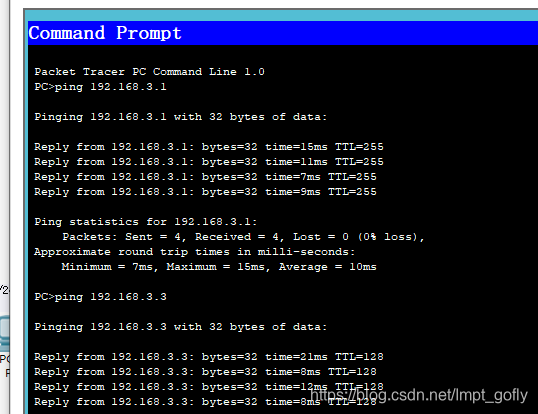

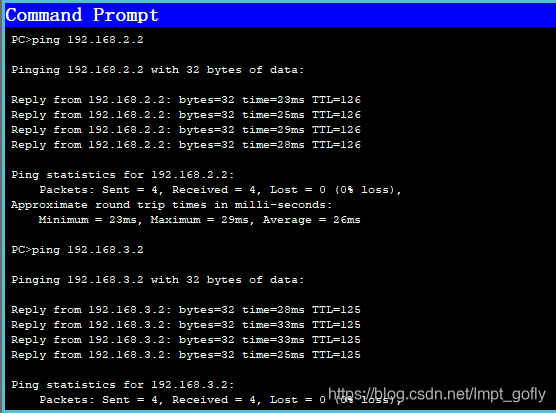

5,查看不同网段间是否连得通:

在这里插入图片描述
发现各个网段间均连的通。实验成功。
