Modelsim仿真VIvado遇到的问题

原创 已于 2022-05-18 21:47:39 修改 · 6.3k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#Modelsim #FPGA #Vivado

于 2022-04-08 18:59:38 首次发布
本文档记录了在使用Vivado进行仿真库编译时遇到的错误和警告，包括Modelsim版本与Vivado版本不匹配、vlog-159警告、未初始化的输出端口警告以及BlockMemoryGenerator模块的行为级模拟警告。大部分问题通过更新Modelsim版本或忽略特定警告已解决，部分IP未综合完整导致的未知模块警告则需检查复位信号。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

这里写自定义目录标题

编译Vivado仿真库报错

原因是Modelsim版本和Vivado版本不匹配，更换版本之后，只有个别IP报错，不影响使用。
68324 - Vivado Simulation - Supported Third party simulators for major Vivado Design Suite release
我是10.6c+2018.3

Warning: (vlog-159) Mode option -64 is not supported in this context and will be ignored.

这个警告一直没啥影响，所以也没有管它，可能就是设置一个选项的事。
或者说是编译仿真库的时候的一个选项

launch_simulation -install_path E:/Program_Files/modelsim_dlx64_10.6c/win64pe
INFO: [Vivado 12-5698] Checking validity of IPs in the design for the 'ModelSim' simulator...
INFO: [Vivado 12-5682] Launching behavioral simulation in 'F:/MyTest/FPGA/IPFFT2/IPFFT2.sim/sim_1/behav/modelsim'
INFO: [Vivado 12-4795] Using compiled simulation libraries for IPs
INFO: [USF-ModelSim-47] Finding simulator installation...
INFO: [USF-ModelSim-50] Using simulator executables from 'E:/Program_Files/modelsim_dlx64_10.6c/win64pe/vsim.exe'
INFO: [SIM-utils-51] Simulation object is 'sim_1'
INFO: [USF-modelsim-7] Finding pre-compiled libraries...
INFO: [USF-modelsim-11] File 'E:/Program_Files/Xilinx/Modelsim_Vivado_Lib/modelsim.ini' copied to run dir:'F:/MyTest/FPGA/IPFFT2/IPFFT2.sim/sim_1/behav/modelsim'
INFO: [SIM-utils-54] Inspecting design source files for 'tb_ip_fft2' in fileset 'sim_1'...
INFO: [SIM-utils-43] Exported 'F:/MyTest/FPGA/IPFFT2/IPFFT2.sim/sim_1/behav/modelsim/blk_mem_gen_1.mif'
INFO: [SIM-utils-43] Exported 'F:/MyTest/FPGA/IPFFT2/IPFFT2.sim/sim_1/behav/modelsim/tran_matrix_para_1024.coe'
INFO: [SIM-utils-43] Exported 'F:/MyTest/FPGA/IPFFT2/IPFFT2.sim/sim_1/behav/modelsim/bmg_rom.mif'
INFO: [SIM-utils-43] Exported 'F:/MyTest/FPGA/IPFFT2/IPFFT2.sim/sim_1/behav/modelsim/fftshift_1024.coe'
INFO: [USF-ModelSim-107] Finding global include files...
INFO: [USF-ModelSim-108] Finding include directories and verilog header directory paths...
INFO: [USF-ModelSim-109] Fetching design files from 'sim_1'...
INFO: [USF-ModelSim-2] ModelSim::Compile design
INFO: [USF-ModelSim-15] Creating automatic 'do' files...
INFO: [USF-ModelSim-69] Executing 'COMPILE and ANALYZE' step in 'F:/MyTest/FPGA/IPFFT2/IPFFT2.sim/sim_1/behav/modelsim'
Reading E:/Program_Files/modelsim_dlx64_10.6c/tcl/vsim/pref.tcl

# 10.6c

# do {tb_ip_fft2_compile.do}
# ** Warning: (vlib-34) Library already exists at "modelsim_lib/work".
# ** Warning: (vlib-34) Library already exists at "modelsim_lib/msim".
# ** Warning: (vlib-34) Library already exists at "modelsim_lib/msim/xil_defaultlib".
# Model Technology ModelSim DE-64 vmap 10.6c Lib Mapping Utility 2017.07 Jul 26 2017
# vmap xil_defaultlib modelsim_lib/msim/xil_defaultlib
# Modifying E:\Program_Files\Xilinx\Modelsim_Vivado_Lib\modelsim.ini
# ** Warning: (vlog-159) Mode option -64 is not supported in this context and will be ignored.
# Model Technology ModelSim DE-64 vlog 10.6c Compiler 2017.07 Jul 26 2017
# Start time: 18:47:20 on Apr 08,2022
# vlog -64 -incr -work xil_defaultlib ../../../../IPFFT2.srcs/sources_1/ip/bmg_rom/sim/bmg_rom.v ../../../../IPFFT2.srcs/sources_1/ip/bmg_ram/sim/bmg_ram.v ../../../../IPFFT2.srcs/sources_1/ip/xfft_1/xfft_1_sim_netlist.v ../../../../IPFFT2.srcs/sources_1/ip/blk_mem_gen_1/sim/blk_mem_gen_1.v ../../../../IPFFT2.srcs/sources_1/ip/blk_mem_gen_0/sim/blk_mem_gen_0.v ../../../../IPFFT2.srcs/sources_1/ip/fifo_generator_0/sim/fifo_generator_0.v
# -- Skipping module bmg_rom
# -- Skipping module bmg_ram
# -- Skipping module xfft_1
# -- Skipping module xfft_1_xfft_v9_1_1
# -- Compiling module glbl
# -- Skipping module blk_mem_gen_1
# -- Skipping module blk_mem_gen_0
# -- Skipping module fifo_generator_0
#
# Top level modules:
# 	bmg_rom
# 	bmg_ram
# 	xfft_1
# 	glbl
# 	blk_mem_gen_1
# 	blk_mem_gen_0
# 	fifo_generator_0
# End time: 18:47:21 on Apr 08,2022, Elapsed time: 0:00:01
# Errors: 0, Warnings: 1
# ** Warning: (vcom-159) Mode option -64 is not supported in this context and will be ignored.
# Model Technology ModelSim DE-64 vcom 10.6c Compiler 2017.07 Jul 26 2017
# Start time: 18:47:21 on Apr 08,2022
# vcom -64 -93 -work xil_defaultlib ../../../../IPFFT2.srcs/sources_1/ip/xfft_0/sim/xfft_0.vhd
# -- Loading package STANDARD
# -- Loading package TEXTIO
# -- Loading package std_logic_1164
# -- Loading package NUMERIC_STD
# -- Compiling entity xfft_0
# -- Compiling architecture xfft_0_arch of xfft_0
# End time: 18:47:21 on Apr 08,2022, Elapsed time: 0:00:00
# Errors: 0, Warnings: 1
# ** Warning: (vlog-159) Mode option -64 is not supported in this context and will be ignored.
# Model Technology ModelSim DE-64 vlog 10.6c Compiler 2017.07 Jul 26 2017
# Start time: 18:47:21 on Apr 08,2022
# vlog -64 -incr -work xil_defaultlib ../../../../IPFFT2.srcs/sources_1/new/fifo_rd.v ../../../../IPFFT2.srcs/sources_1/new/fifo_wr.v ../../../../IPFFT2.srcs/sources_1/new/ip_fft.v ../../../../IPFFT2.srcs/sources_1/new/ip_fft2.v ../../../../IPFFT2.srcs/sources_1/new/ip_fifo.v ../../../../IPFFT2.srcs/sources_1/new/ip_ram.v ../../../../IPFFT2.srcs/sources_1/new/ip_ram2.v ../../../../IPFFT2.srcs/sources_1/new/top.v ../../../../IPFFT2.srcs/sim_1/new/tb_ip_fft2.v
# -- Skipping module fifo_rd
# -- Skipping module fifo_wr
# -- Skipping module ip_fft
# -- Skipping module ip_fft2
# -- Skipping module ip_fifo
# -- Skipping module ip_ram
# -- Skipping module ip_ram2
# -- Skipping module top
# -- Skipping module tb_ip_fft2
#
# Top level modules:
# 	tb_ip_fft2
# End time: 18:47:21 on Apr 08,2022, Elapsed time: 0:00:00
# Errors: 0, Warnings: 1
# Model Technology ModelSim DE-64 vlog 10.6c Compiler 2017.07 Jul 26 2017
# Start time: 18:47:21 on Apr 08,2022
# vlog -work xil_defaultlib glbl.v
# -- Compiling module glbl
#
# Top level modules:
# 	glbl
# End time: 18:47:21 on Apr 08,2022, Elapsed time: 0:00:00
# Errors: 0, Warnings: 0
INFO: [USF-ModelSim-69] 'compile' step finished in '3' seconds
INFO: [USF-ModelSim-4] ModelSim::Simulate design
INFO: [USF-ModelSim-69] Executing 'SIMULATE' step in 'F:/MyTest/FPGA/IPFFT2/IPFFT2.sim/sim_1/behav/modelsim'
Program launched (PID=14728)

# ** Warning: (vsim-8683) Uninitialized out port /tb_ip_fft2/u_top/u_ip_fft/u_xfft_0/U0///(0) has no driver.

这个警告的原因应该是我的ip的部分输出端口没有接，所以导致的，没啥影响。
我很多的output都是悬空的，因为用不到

# ** Warning: (vsim-8683) Uninitialized out port /tb_ip_fft2/u_top/u_ip_fft/u_xfft_0/U0/<protected>/<protected>/<protected>(0) has no driver.
# This port will contribute value (U) to the signal network.

# Block Memory Generator module tb_ip_fft2.u_top.u_ip_ram.u_ram.inst.native_mem_module.blk_mem_gen_v8_4_2_inst is using a behavioral model for simulation which will not precisely model memory collision behavior.

使用ram ip产生的提醒，没有实际影响

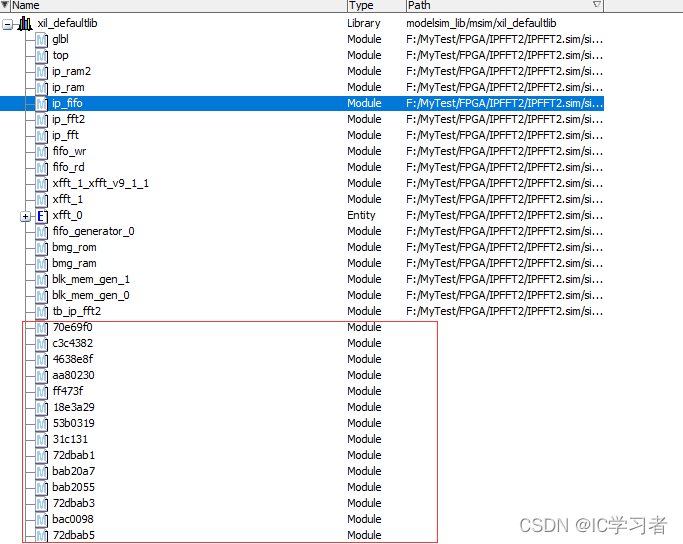

xil_defaultlib中包含未知模块

在这里插入图片描述
很多，有是有有时没有，不知道触发的原因。
原因知道了，是应为我的IP没有综合完整导致的。

Break in file E:/Program_Files/Xilinx/Vivado/2018.3/data/ip/xilinx/axi_utils_v2_0/hdl/axi_utils_v2_0_vh_rfs.vhd

# ** Failure: ERROR:add_1 must be in range [-1,DEPTH-1]
#    Time: 160 ns  Iteration: 1  Protected: /tb_ip_fft2/u_top/u_fft2_top/u_ip_fft/u_xfft_0/U0/<protected>/<protected>/<protected>/<protected>/<protected>/<protected> File: E:/Program_Files/Xilinx/Vivado/2018.3/data/ip/xilinx/axi_utils_v2_0/hdl/axi_utils_v2_0_vh_rfs.vhd
# Break in file E:/Program_Files/Xilinx/Vivado/2018.3/data/ip/xilinx/axi_utils_v2_0/hdl/axi_utils_v2_0_vh_rfs.vhd

参考链接 Assertion Error in Protected Xilinx Code - How to debug?
看参考链接的时候懵懵懂懂，不知所以然，真正想清楚的时候，才豁然开朗，发现参考链接完全是对的。可能还是因为中英文表述的原因，没有读懂。
本质上，查一下自己的复位信号，复位信号出问题了
我也是在读波形的时候找到的，rst_n同时接了输入信号和输出信号。导致rst_n在输入信号拉高时，被输出信号拉成高阻态。
很遗憾的是，这种问题没有语法报错，只能自己找具体的那个地方。

大家如果有知道的，还望不吝赐教！
