Vivado使用Cordic IP计算e^ix(复e指数函数)

原理

根据欧拉公式
e^(ix)=(cos x+isin x)

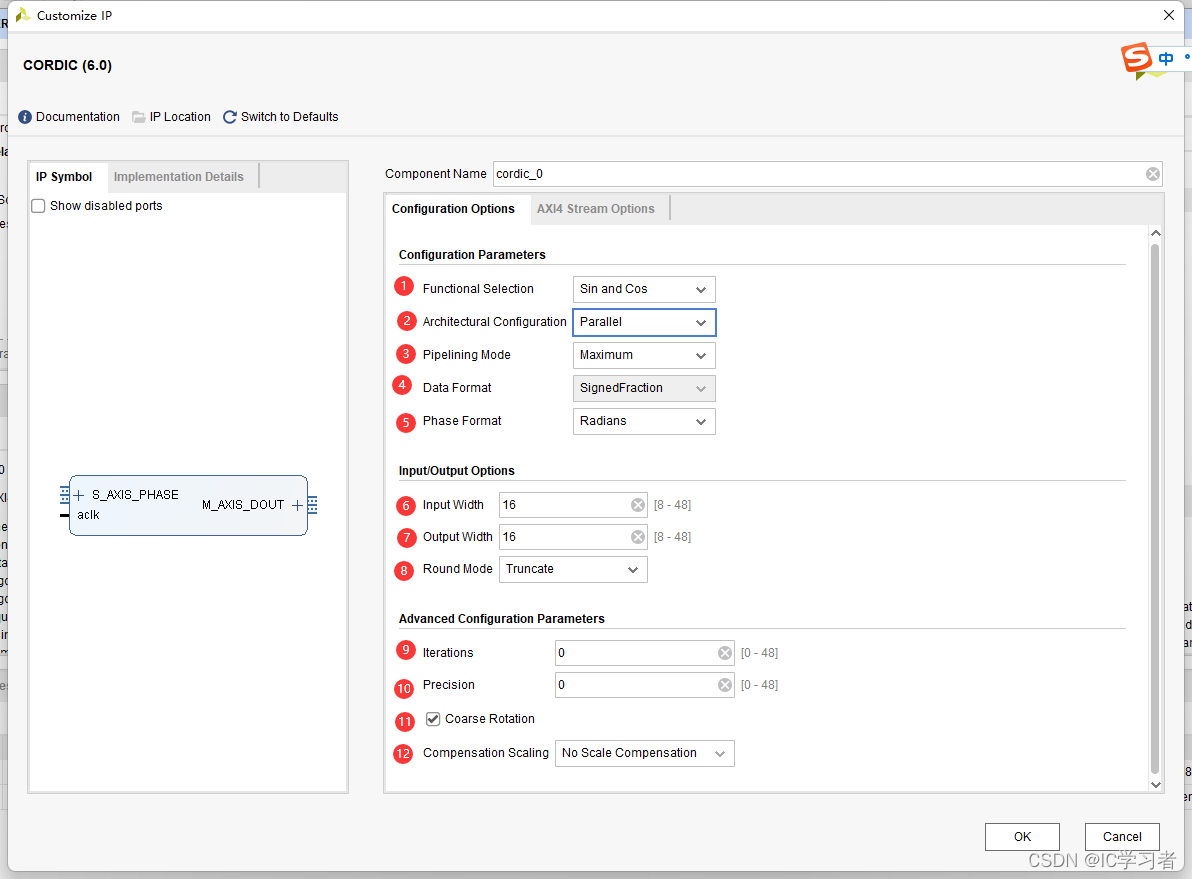

IP解析

1 选择功能为计算正余弦
2 并行（面积和速度的平衡）
3 流水线模式开到最大（不知道有啥用）
4 有符号小数（整数宽度为2（里面应该包含了一位符号位））
这个选项是默认的，而且我们用的是相位而不是坐标对，可以忽略这个选项

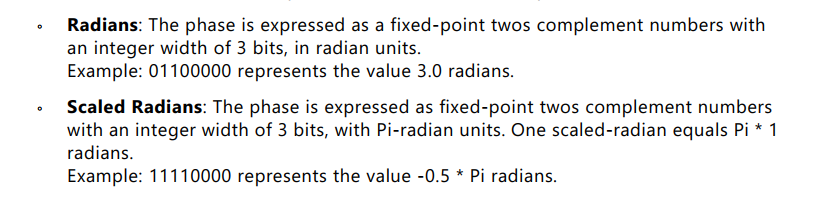

5 相位格式（以弧度为单位还是以pi为单位，1位符号位，2位整数位和N-3位小数位的补码）

不同的格式对应着不同的输入范围，


6 输入宽度（按需配置）

7 输出宽度（建议与输入宽度保持一致）

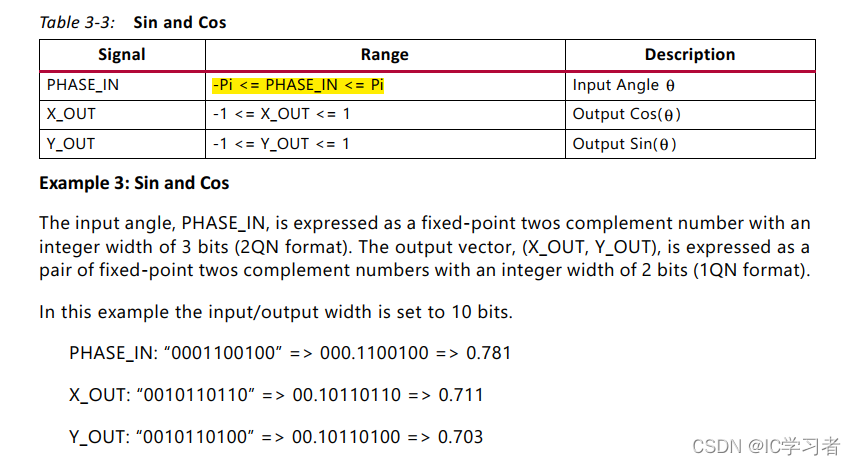

输入时为2qn，输出时为1qn

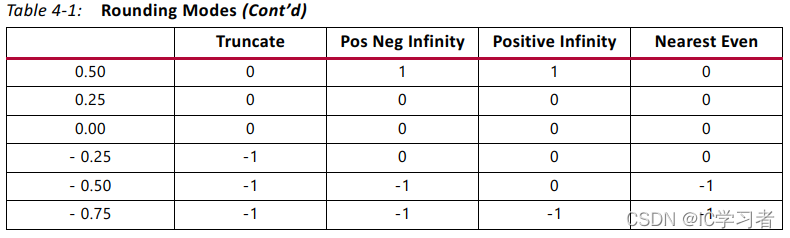

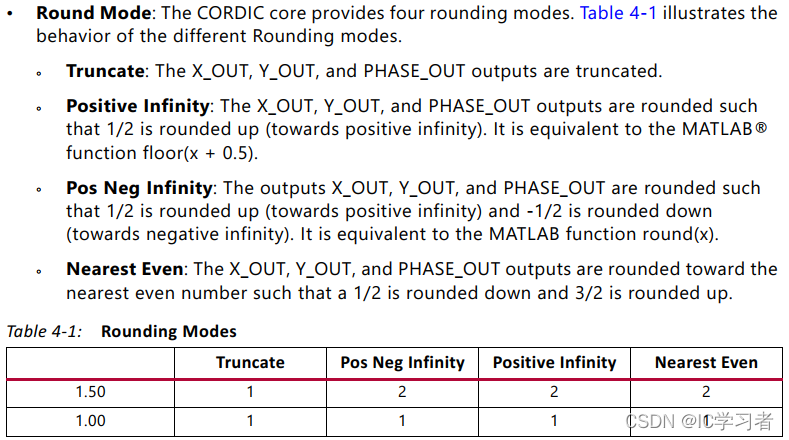

8 取整模式（这里计算的是小数，私以为取整模式不重要）


9 迭代次数（设置为0，自动确认）

10 精度（设置为0，自动确认）
11 Coarse Rotation 是否将输入范围从第一象限(-Pi/4 to + Pi/4)扩大到整个圈
12 补偿比例 sin函数下不生效

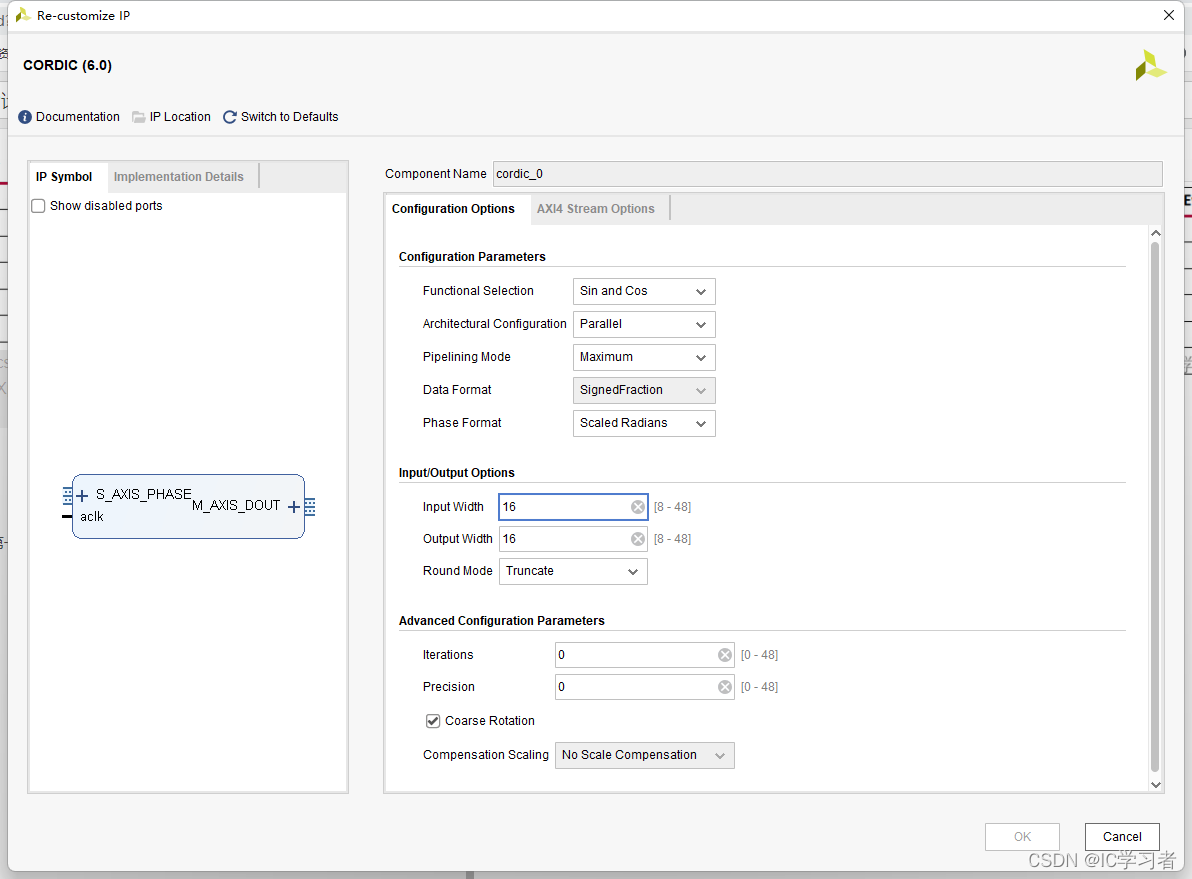

设置IP

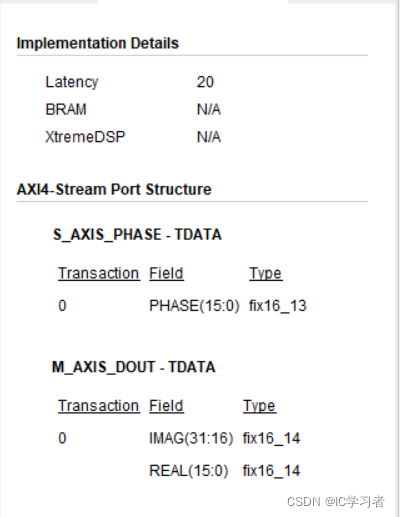

高位表示正弦函数，低位表示余弦函数

HDL Code

module correlation(
	input clk,
	input rst_n,
	input [15:0]	phase_in	,
	input [ 0
