树莓派 I2C通信

学习记录

虽然网上关于I2C的教程很多，但是有很多都是复制粘贴的，自己都没有真正搞懂，也容易误导别人。我自己查找、思考、实践以后，把自己的经验写下来。

配置raspi-config

在终端输入命令

sudo raspi-config

选中Advanced Options，选中I2C，使能I2C。

添加开机启动

终端输入命令

sudo nano /etc/modules

添加

i2c-bcm2708
i2c-dev

保存后退出。

去除黑名单

终端输入

sudo nano /etc/modprobe.d/raspi-blacklist.conf

若文件内包含

blacklist i2c_bcm2708

则在行首加“#”，若没有，直接退出。（本人测试没有）

装载设备

终端输入

sudo modprobe i2c_bcm2708

装载设备

确认装载成功

终端输入

lsmod

若是能够发现

i2c_dev
i2c_bcm2708

则说明装载成功。

安装i2c-tools

可先用

i2cdetect -y 1

检查是否已经安装了i2c-tools（本人测试系统已经安装好）。若没有安装，则终端输入

sudo apt-get install i2c-tools

进行安装。

查询设备

终端输入

i2cdetect -y 1

输出结果

若是没有i2c设备，应该全为“- -”。我连接了一个e2prom。所以显示了一个设备。

读取寄存器全部内容

通过i2cdump指令可导出I2C设备中的所有寄存器内容。
终端输入

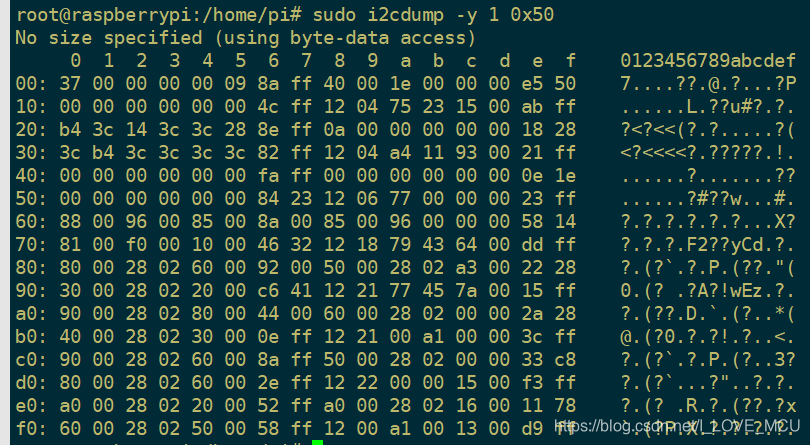

i2cdump -y 1 0x50

-y为忽略交互，1为设备号，0x50为设备地址。
输出结果

写寄存器

需要向I2C设备中写入字节时，可输入指令i2cset -y 1 设备地址 寄存器地址 写入内容

i2cset -y 1 0x50 0x00 0xff

读寄存器

需要读取I2C设备寄存器某字节时，可输入指令i2cget -y 1 设备地址 寄存器地址

i2cget -y 1 0x50 0x00

查看波特率

sudo cat /sys/module/i2c_bcm2708/parameters/baudrate

不知道为啥，波特率为0，但是i2c能够正常使用。

修改波特率

法一：

modprobe i2c_bcm2708 baudrate=32000

没有任何作用
法二：
进入/etc/modprobe.d 目录，并在该目录下新建一个costom.conf文件，在该文件中插入options i2c_bcm2708 baudrate=32000，32000便为新的I2C速率，最后请重启系统。
压根连文件都无法创建
由于i2c能够正常使用，就没有在这儿过多纠结。
