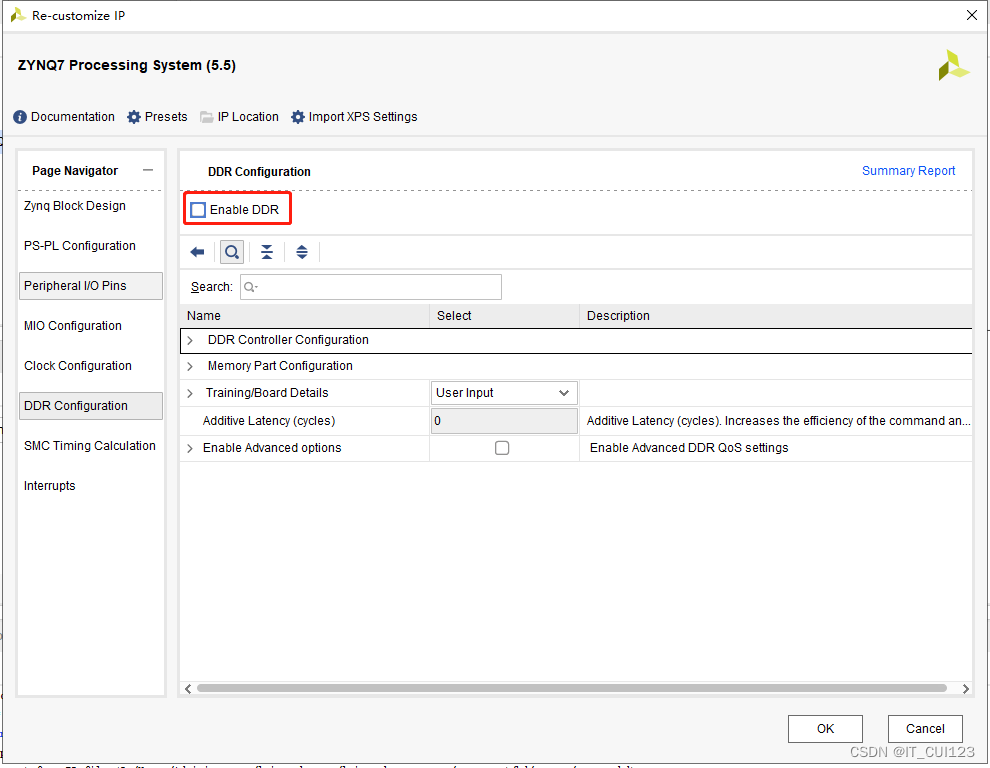

使用OCM时需要在Vivado设计时取消DDR的勾选，如下
配置好网口MIO以及时钟后，保存按照正常步骤生成并导出硬件，然后Launch SDK，启动SDK。

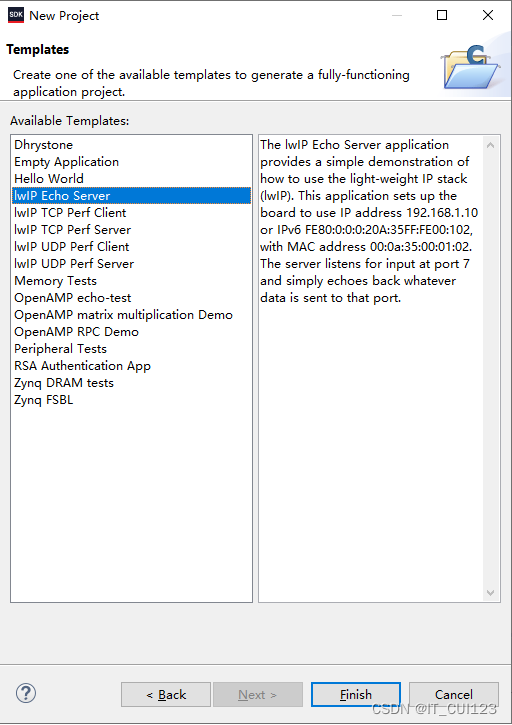

启动SDK后创建实例工程，这里选择LwIP Echo Server，创建了一个实例工程如下：
这时候如果编译会报内存不足，从而无法正常生成elf文件。
就需要对程序进行裁剪。

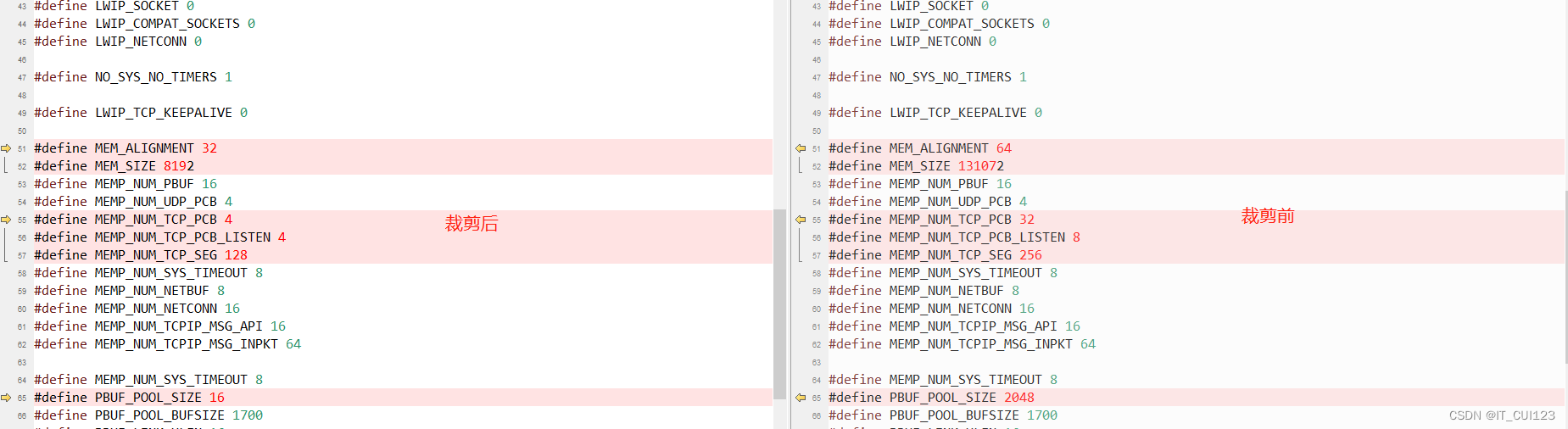

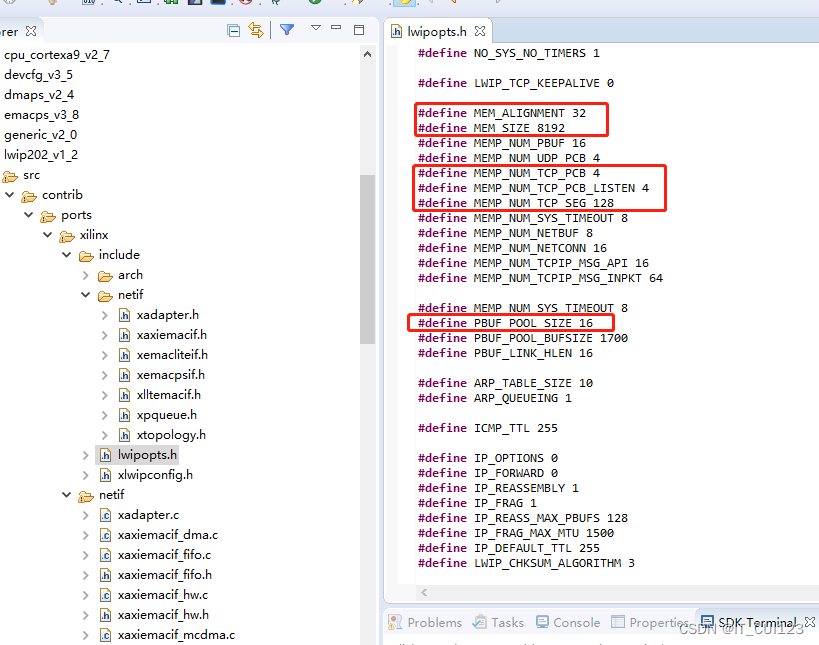

1：修改lwipopts.h
2：修改xlwipconfig.h，减小发送和接收描述符的大小
Xilinx以太网LWIP OCM版程序裁剪
于 2022-12-22 15:39:01 首次发布
本文介绍了在Xilinx FPGA开发中，针对以太网LWIP OCM版程序进行裁剪的步骤。在Vivado设计中取消DDR使用，通过SDK创建LwIP Echo Server实例工程后，由于内存不足导致编译失败。解决方法包括修改lwipopts.h和xlwipconfig.h减少描述符大小，减小LWIP接收队列，调整xemacpsif_dma.c，以及修改ld文件设置堆栈大小和位置。通过这些修改，能够成功编译并通过验证。若仍有内存问题，可通过生成MAP文件分析内存占用进行优化。
