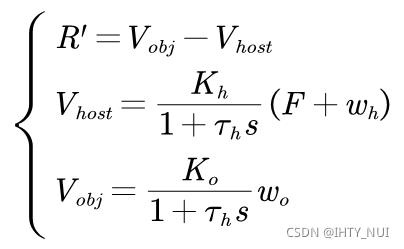

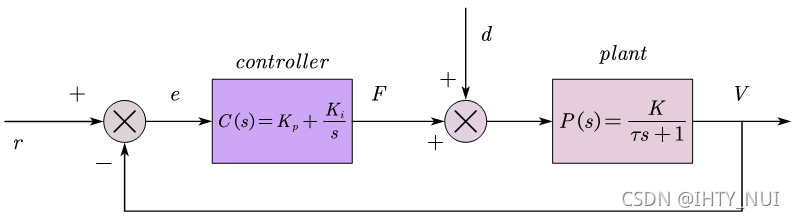

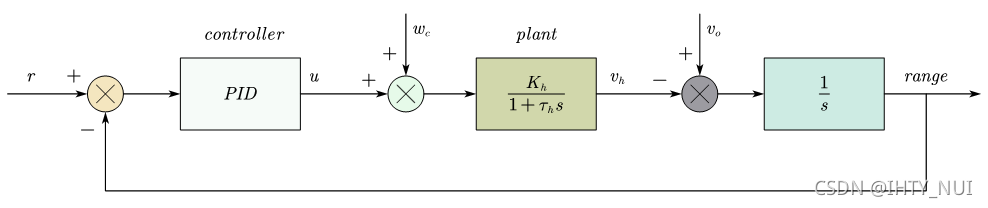

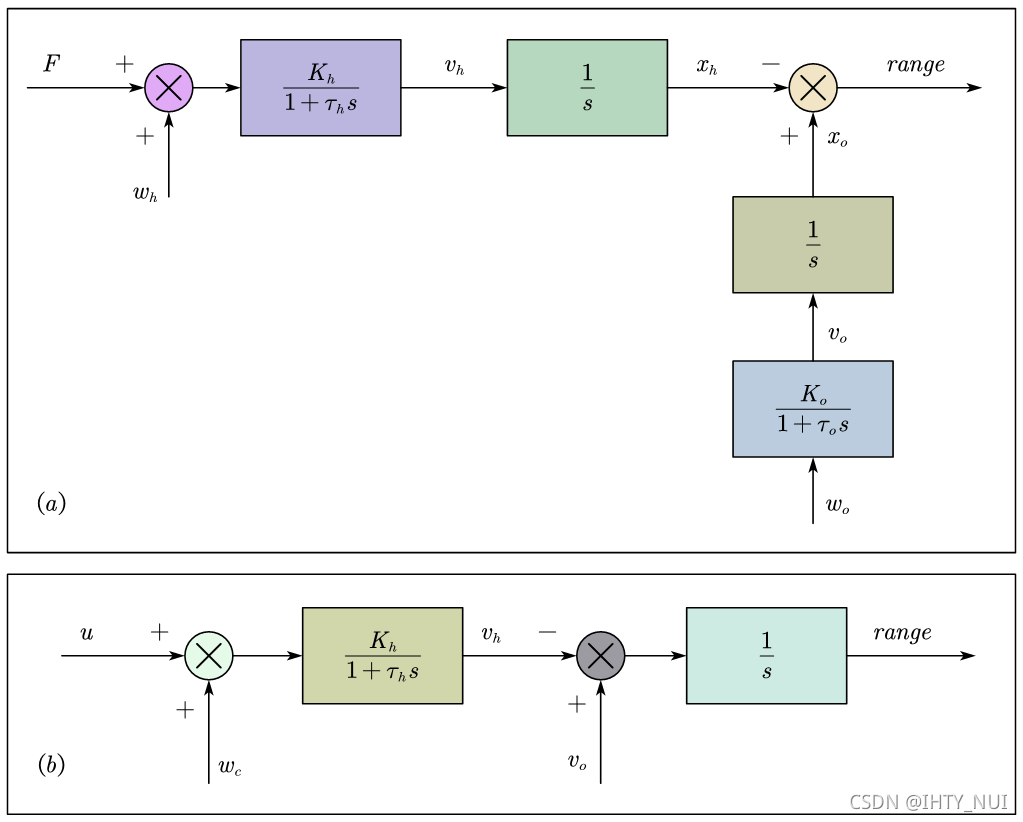

本文探讨了自动巡航控制系统（ACC）的物理模型，包括车辆动力学简化模型和一阶质量阻尼器系统的概念。介绍了如何通过PI控制器设计实现恒定车速，并指出实际系统比简化模型复杂得多。此外，还概述了ACC的跟随模式，当前方有车时如何调整车距以维持安全行驶。
此篇讲ACC的被控系统的分析。
cruise物理模型建立
在现代车辆的反馈控制系统中，自动巡航控制一个典型的例子。巡航控制系统的目的是在不受外界干扰(如风或坡度变化)的情况下保持恒定的车速。可以通过测量测速，将其与期望速度或参考速度进行比较，并根据控制规律自动调节油门刹车来实现。
这里我们考虑一个简单的车辆动力学模型，如上面的受力分析图。质量为m的车辆收到驱动力F的作用，阻力则为在道路阻力、坡度阻力、轮胎阻力和风阻等，对于这个简化的模型，我们将假定我们可以直接控制该力，而忽略产生该力的动力总成，轮胎等影响。假定由于滚动摩擦和风阻而产生的阻力随车速线性变化（否则传递函数具有非线性特质），作用方向与车辆运动方向相反。

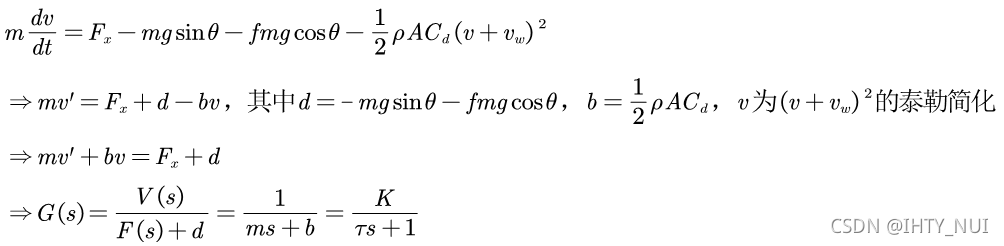

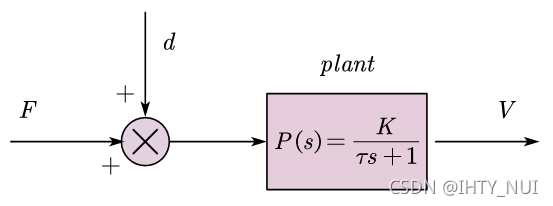

这是一个一阶质量阻尼器系统，传递函数中的 d d d 可看作扰动（即路面因素），且我们就可以根据上式得到：
