本文档是U-Boot的链接脚本，定义了输出格式、架构、入口点及各段的内存布局，包括.text、.rodata、.data、.bss等，并处理动态符号链接和动态符号段。它对于理解U-Boot启动过程和内存组织至关重要。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

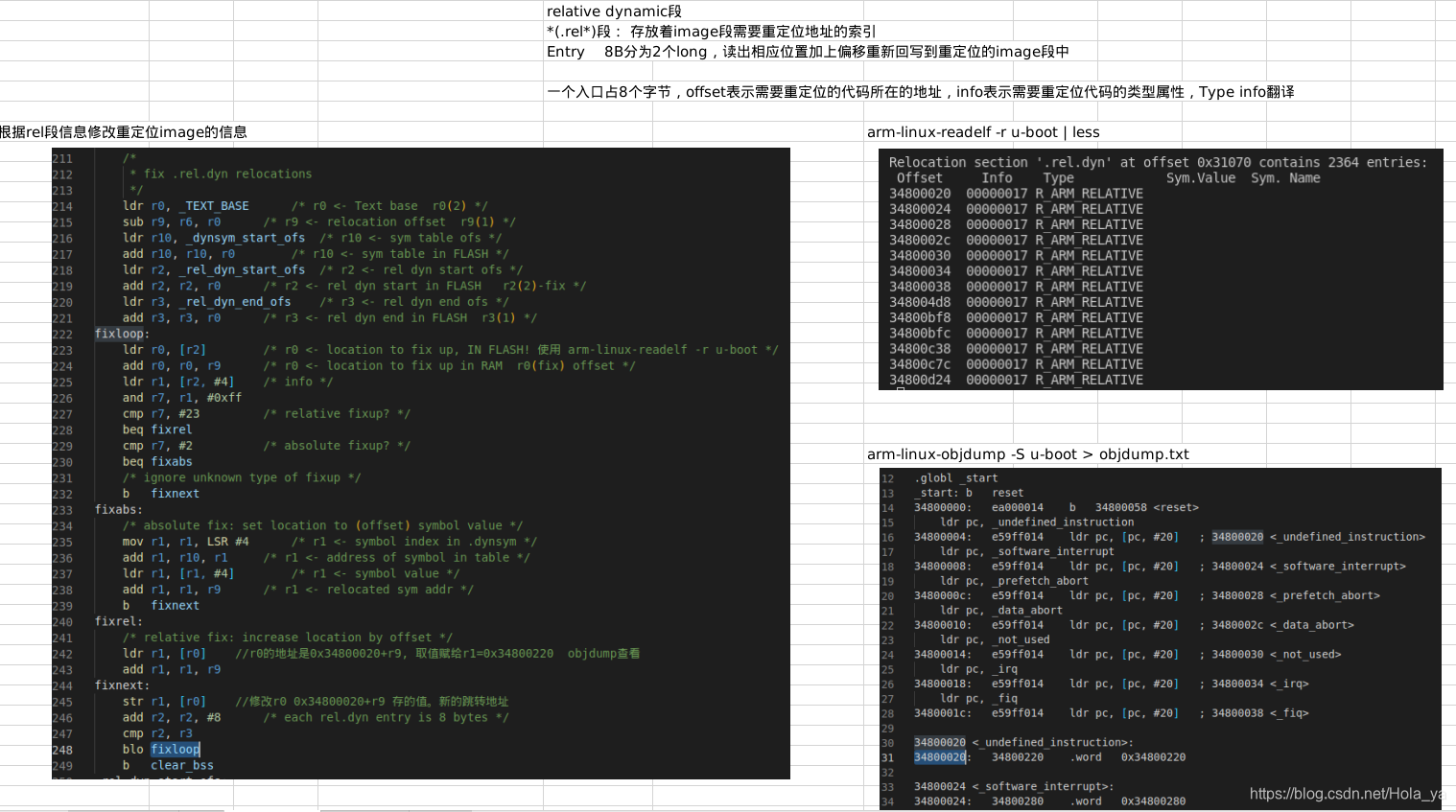

请添加图片描述
arch/arm/cpu/u-boot.lds

OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")
OUTPUT_ARCH(arm)
ENTRY(_start)
SECTIONS
{
	. = 0x00000000;

	. = ALIGN(4);
	.text :
	{
		__image_copy_start = .;
		CPUDIR/start.o (.text)
		*(.text)
	}

	. = ALIGN(4);
	.rodata : { *(SORT_BY_ALIGNMENT(SORT_BY_NAME(.rodata*))) }

	. = ALIGN(4);
	.data : {
		*(.data)
	}

	. = ALIGN(4);

	. = .;
	__u_boot_cmd_start = .;
	.u_boot_cmd : { *(.u_boot_cmd) }
	__u_boot_cmd_end = .;

	. = ALIGN(4);

	__image_copy_end = .;

	.rel.dyn : { //动态符号链接段，代码搬运相关
		__rel_dyn_start = .;
		*(.rel*)
		__rel_dyn_end = .;
	}

	.dynsym : {//动态符号段，动态加载库
		__dynsym_start = .;
		*(.dynsym)
	}

	_end = .;

	/*
	 * Deprecated: this MMU section is used by pxa at present but
	 * should not be used by new boards/CPUs.
	 */
	. = ALIGN(4096);
	.mmutable : {
		*(.mmutable)
	}

	.bss __rel_dyn_start (OVERLAY) : {
		__bss_start = .;
		*(.bss)
		 . = ALIGN(4);
		__bss_end__ = .;
	}

	/DISCARD/ : { *(.dynstr*) }
	/DISCARD/ : { *(.dynamic*) }
	/DISCARD/ : { *(.plt*) }
	/DISCARD/ : { *(.interp*) }
	/DISCARD/ : { *(.gnu*) }
}

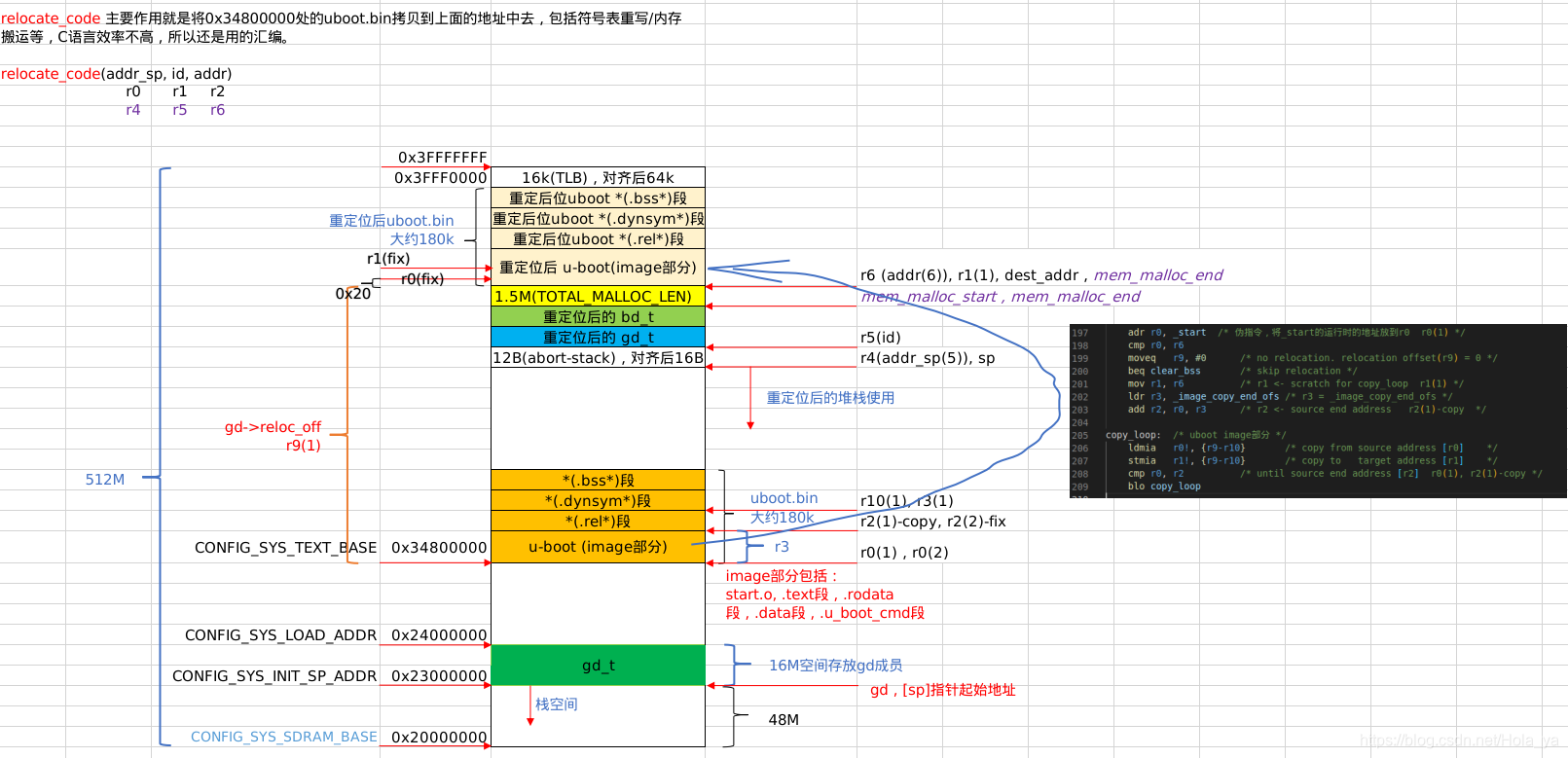

请添加图片描述
