３２看门狗

最新推荐文章于 2025-02-26 10:30:09 发布
最新推荐文章于 2025-02-26 10:30:09 发布
阅读量707 收藏 7
点赞数 21
文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Hobertworker/article/details/136204760
版权

目录

一.看门狗简介

二．代码实现

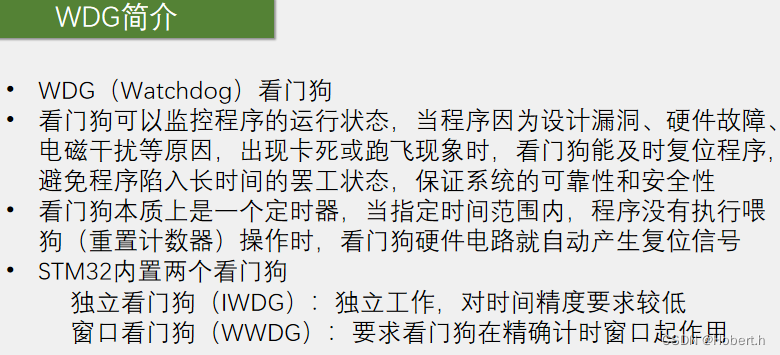

一.看门狗简介

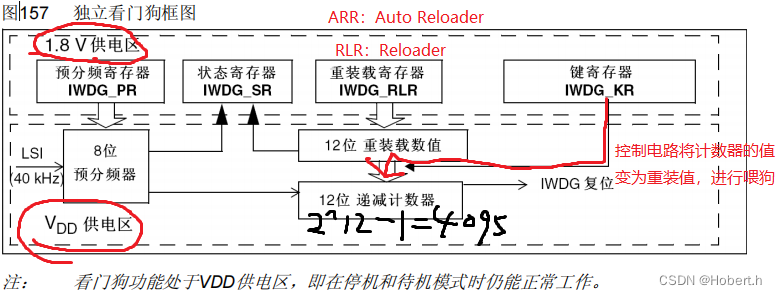

IWDG的专用时钟是LSI，内部低速时钟

WWDG使用的是APB１的时钟，并没有专门的时钟，所以并不独立

如果独立看门狗已经由硬件选项或软件启动， LSI振荡器将被强制在打开状态，并且不能被关闭。在LSI振荡器稳定后，时钟供应给IWDG

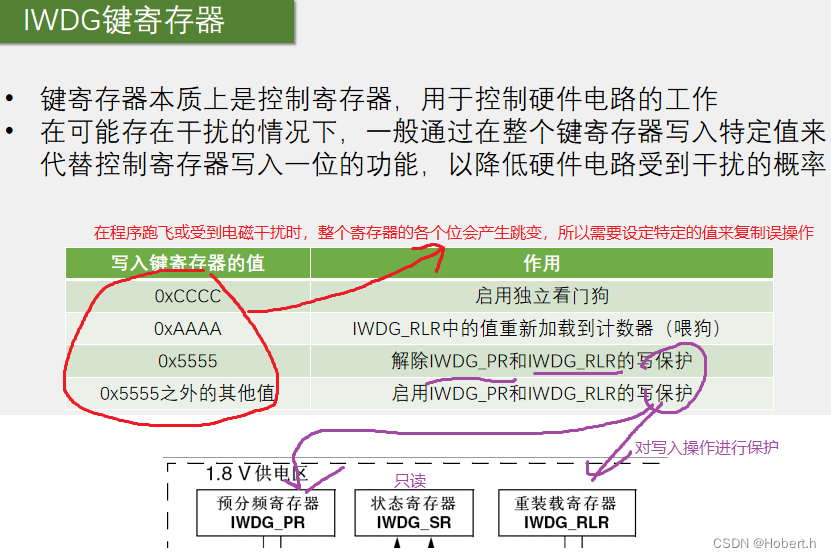

喂狗或使能的时候会在键寄存器写入０ｘ５５５５之外的值

进行寄存器的写保护

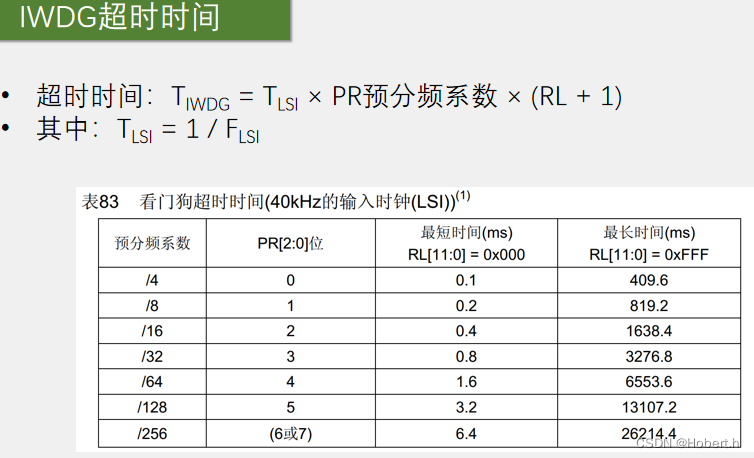

尽量让预分频系数小，因为有时根据结果算出的RL可能是小数，那么取整以后会造成每次喂狗都会有一点的误差，但预分频系数大的话，会减少RL的重置频率

这些时间是按照40kHz时钟给出。实际上，MCU内部的RC频率会在30kHz到60kHz之间变化
