【STM32】RTT-Studio中HAL库开发教程二：RS485-DMA串行通信

最新推荐文章于 2025-04-15 09:04:36 发布
最新推荐文章于 2025-04-15 09:04:36 发布
阅读量2k 收藏 37
点赞数 30
分类专栏： RTT-HAL 文章标签： stm32 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Hei_se_meng_yan/article/details/140178025
版权

文章目录

一、前期准备

开发环境： 基于RT-Thread Studio软件的开发
辅助软件： STM32CubeMX初始化代码生成
调试软件： 串口助手
使用芯片： STM32F407VET6
硬件环境： 外接USB转RS485通信线，控制板

二、实验步骤

1.使用STM32CubeMX配置初始化代码

（1）配置时钟：

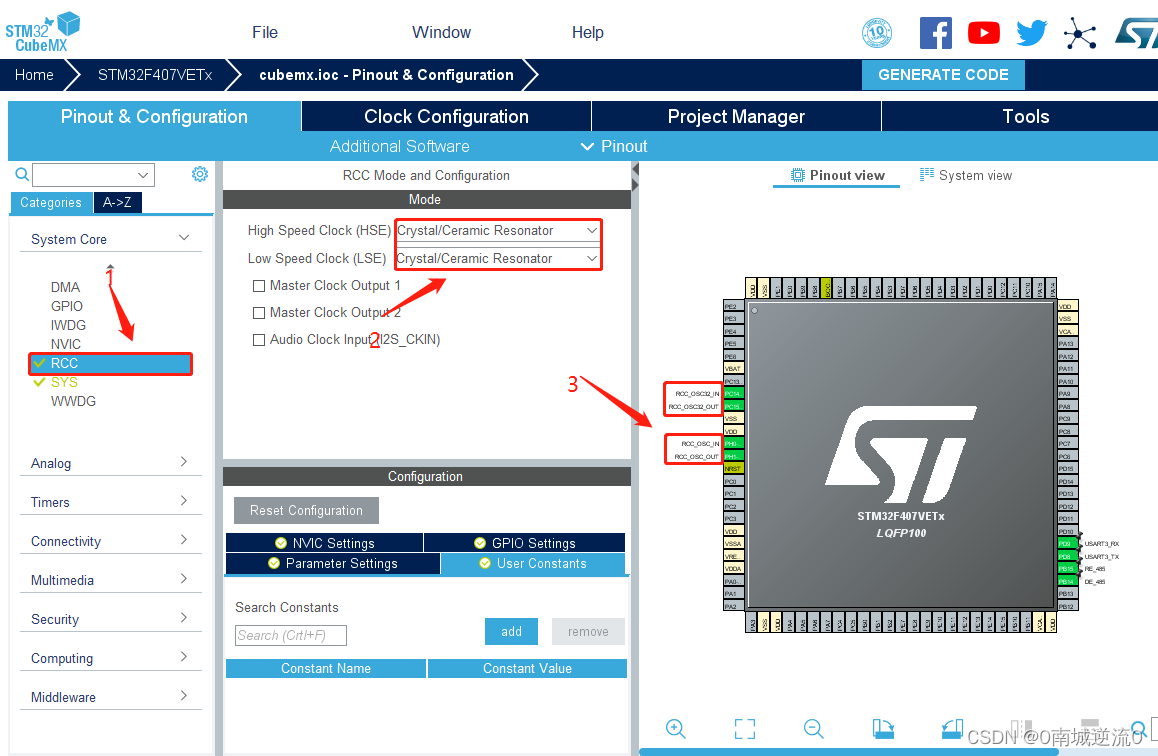

配置RCC，将RCC配置为外部时钟，外部低速时钟和外部高速时钟都可以配置，并且会自动配置IO引脚：
在这里插入图片描述

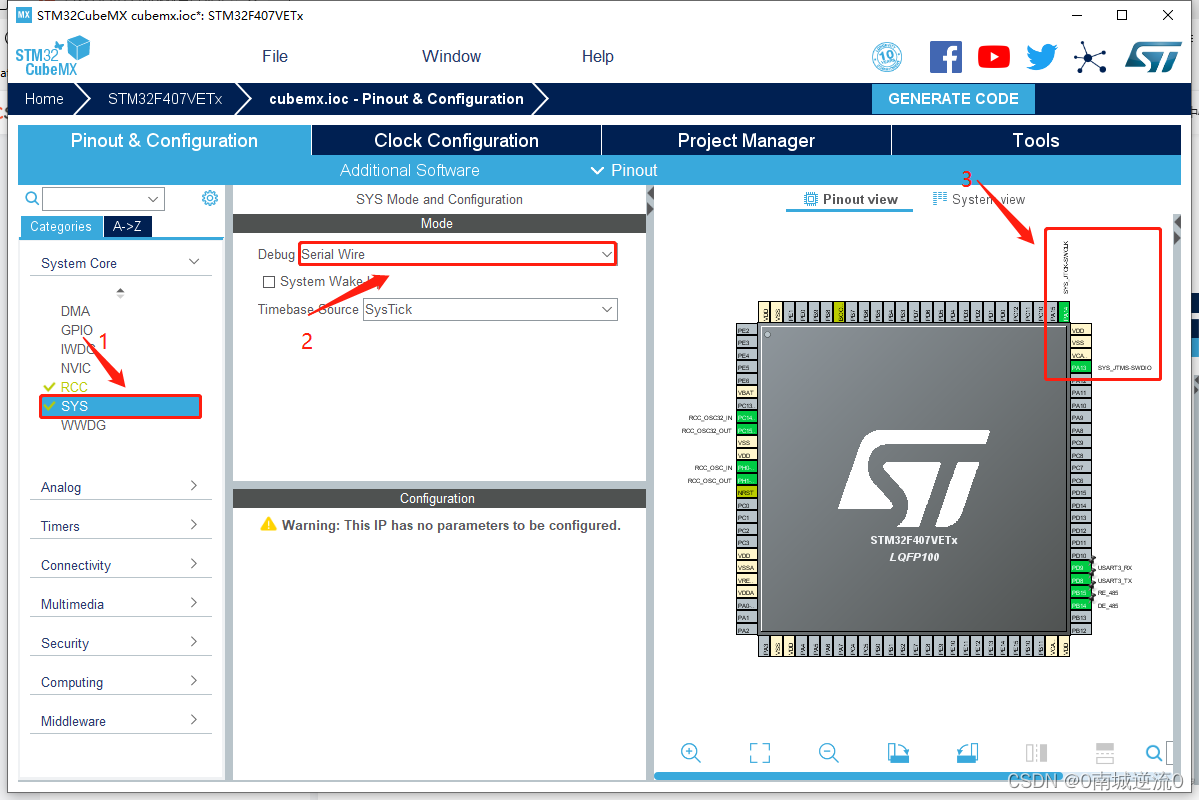

在SYS中配置程序烧录口，使用SWD进行程序烧录：
在这里插入图片描述

配置时钟树，外部时钟配置为8MHz，将HCLK时钟配置为168MHz，保证时钟性能最佳：
在这里插入图片描述

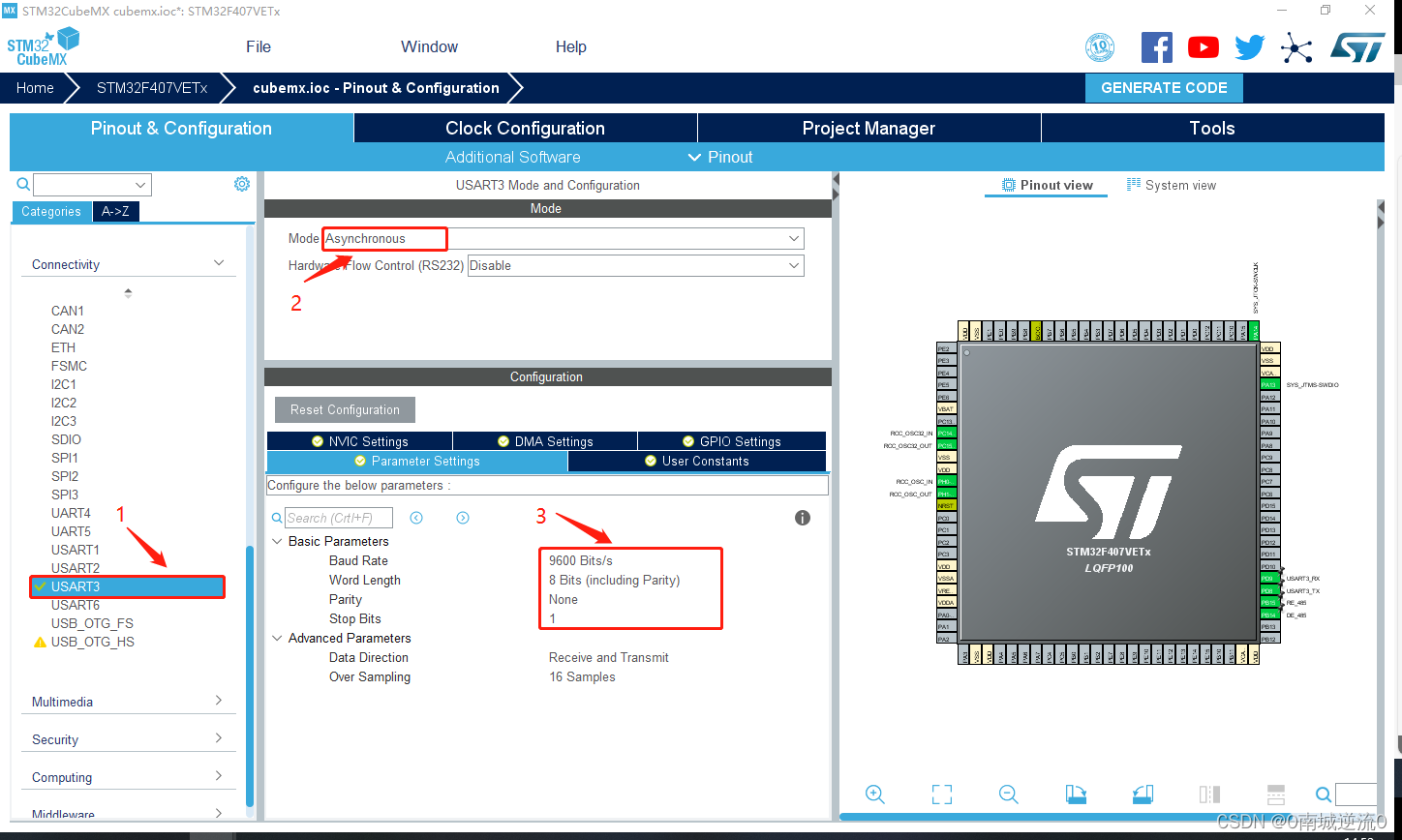

（2）配置串口USART3的参数

  • Mode：设置为异步通信(Asynchronous)
  • 基础参数：波特率为9600Bits/s。传输数据长度为8 Bit。奇偶检验无，停止位1 接收和发送都使能 （默认的就行）
    在这里插入图片描述

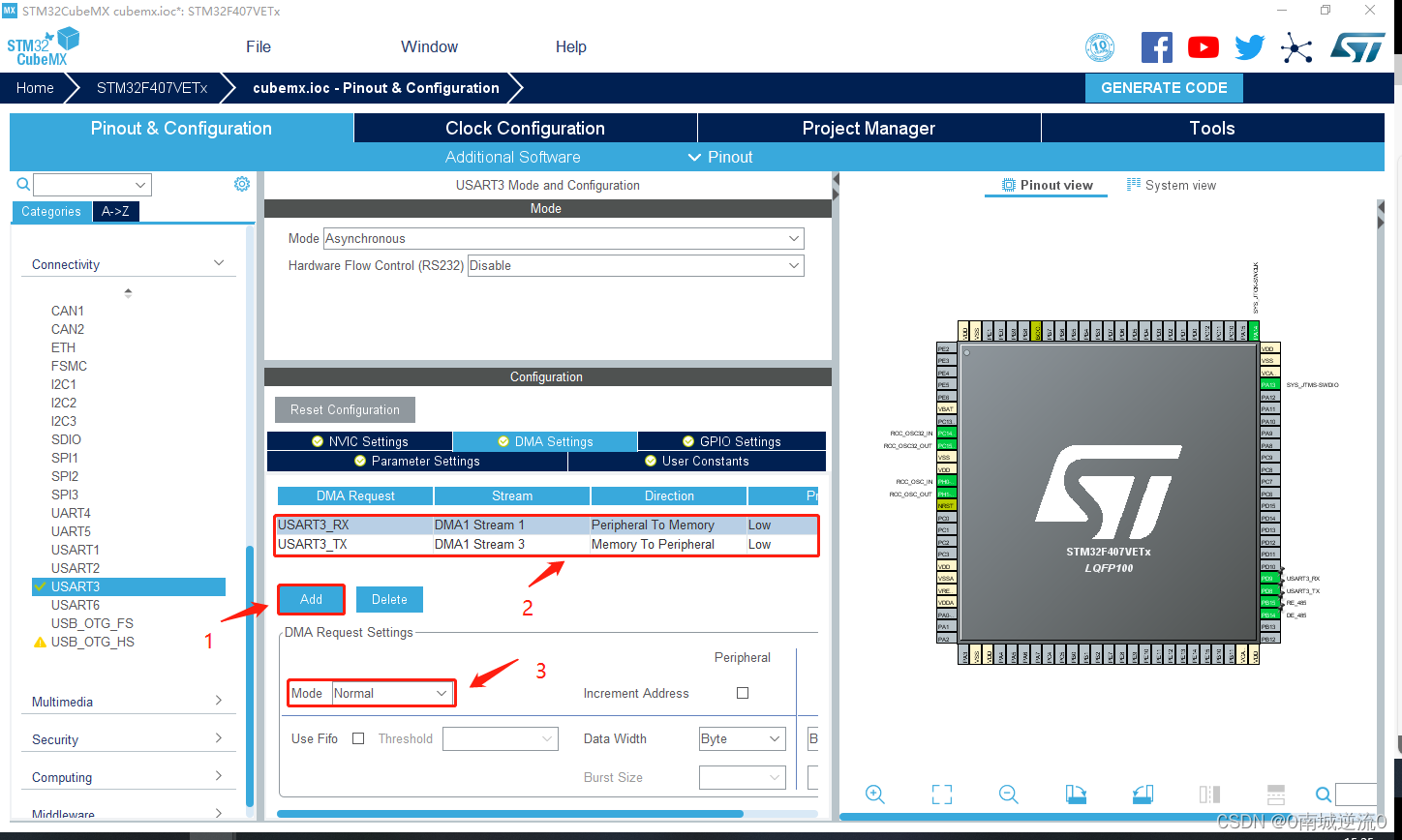

（3）DMA中断设置：DMA Settings ——> Add，选择USART3_RX，接着同样步骤再把USART3_TX,添加。选择Normal发送模式。

  • DMA Request（DMA请求）： USART3_RX、USART3_TX
  • Dirction （DMA传输方向）： Peripheral To Memory（外设到内存）、Memory To Peripheral（内存到外设 ）
  • Priority（优先级）： 低、低
  • Mode（模式）： 正常、正常
    在这里插入图片描述

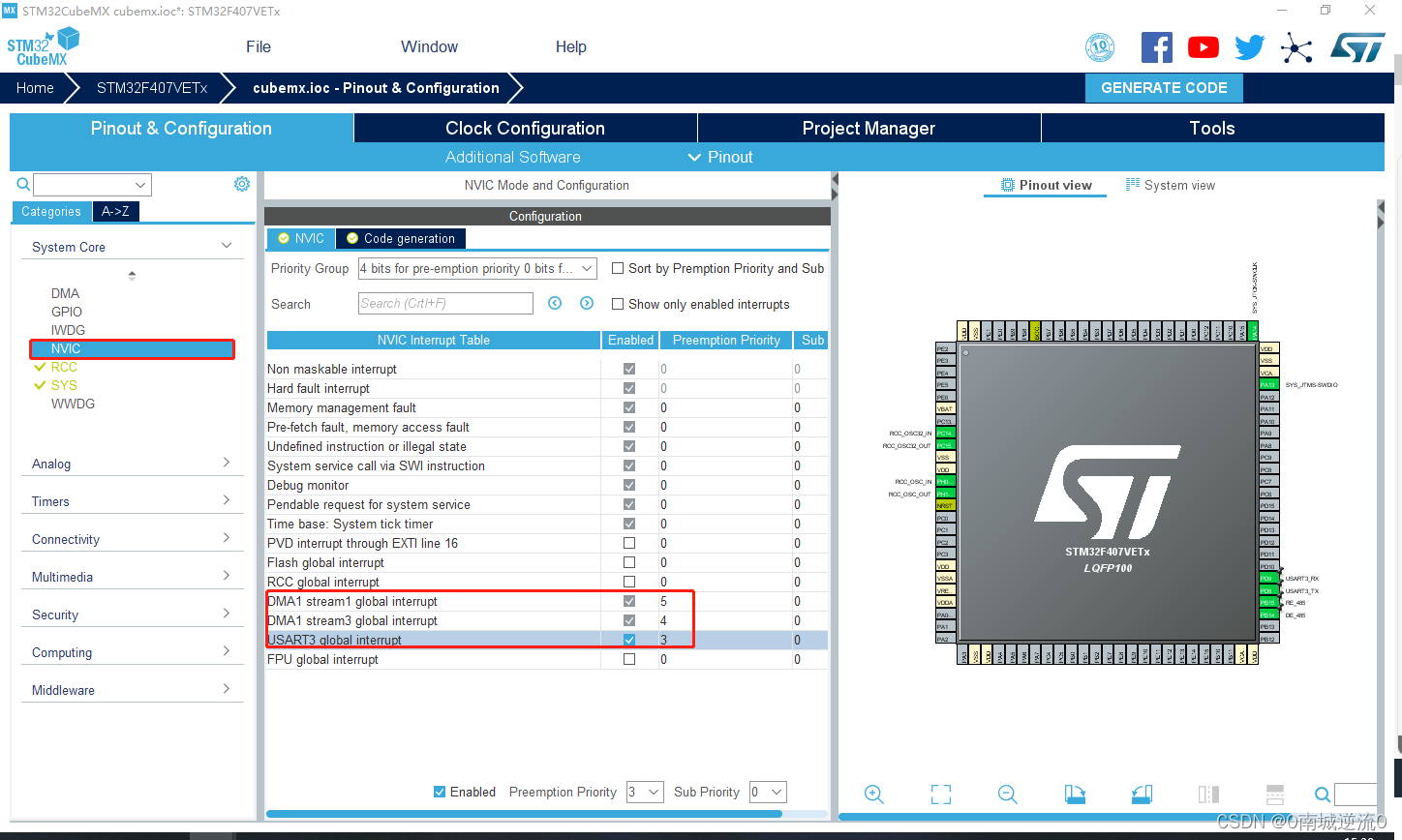

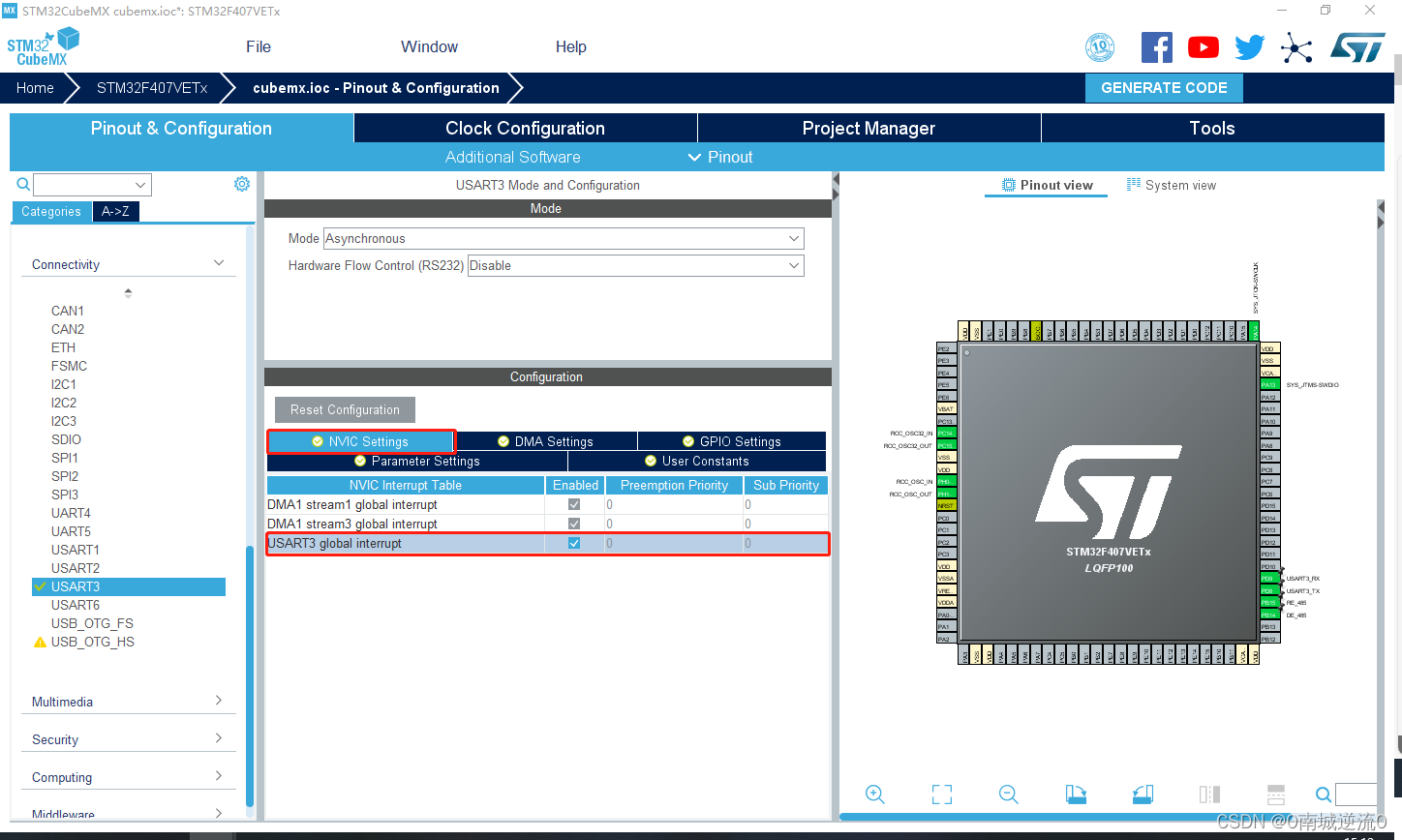

（4）打开串口中断以及设置优先级
在这里插入图片描述
在这里插入图片描述

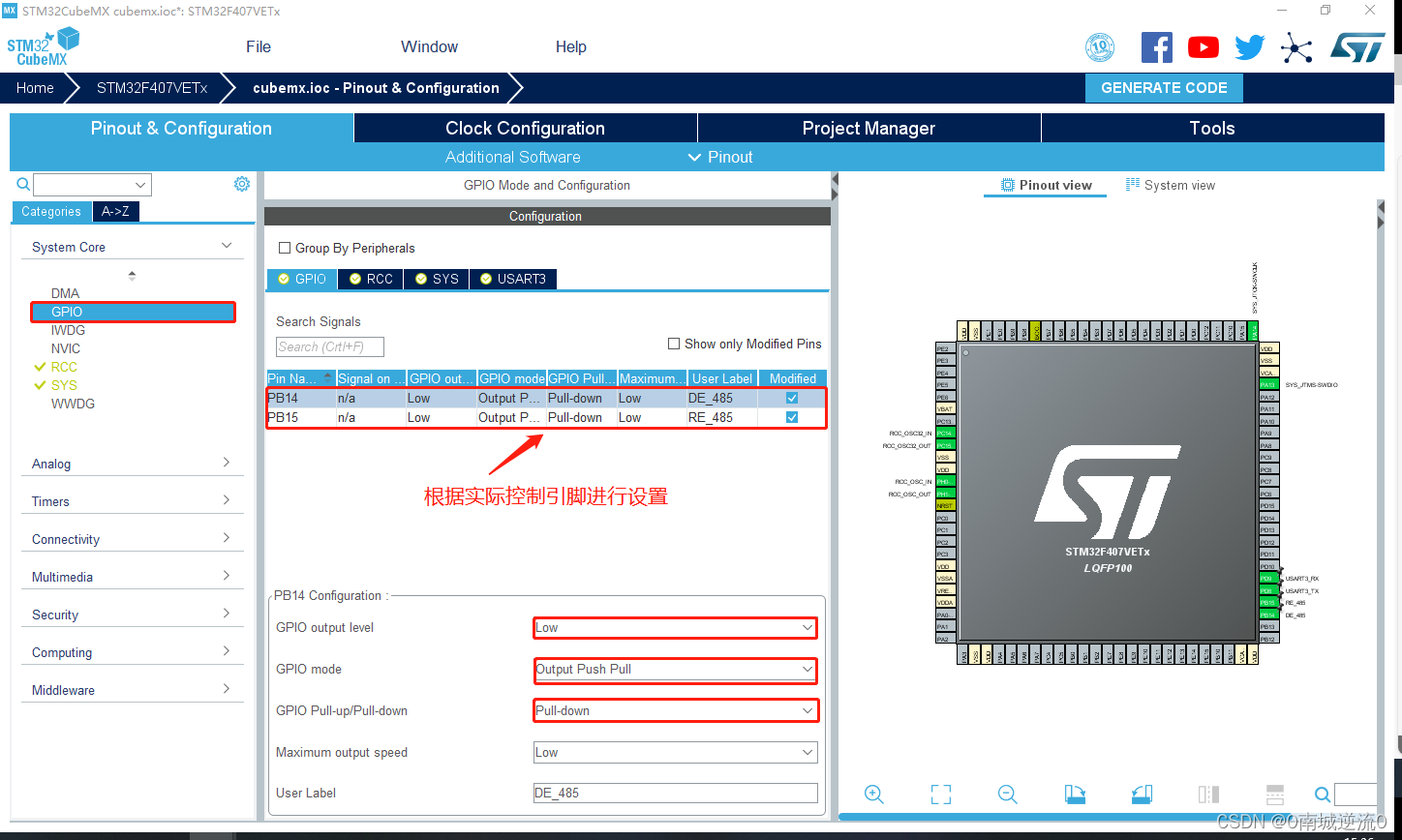

（6）配置RS485控制引脚：设置成GPIO输出模式，默认为低电平接收模式，并且设置为上拉：
在这里插入图片描述

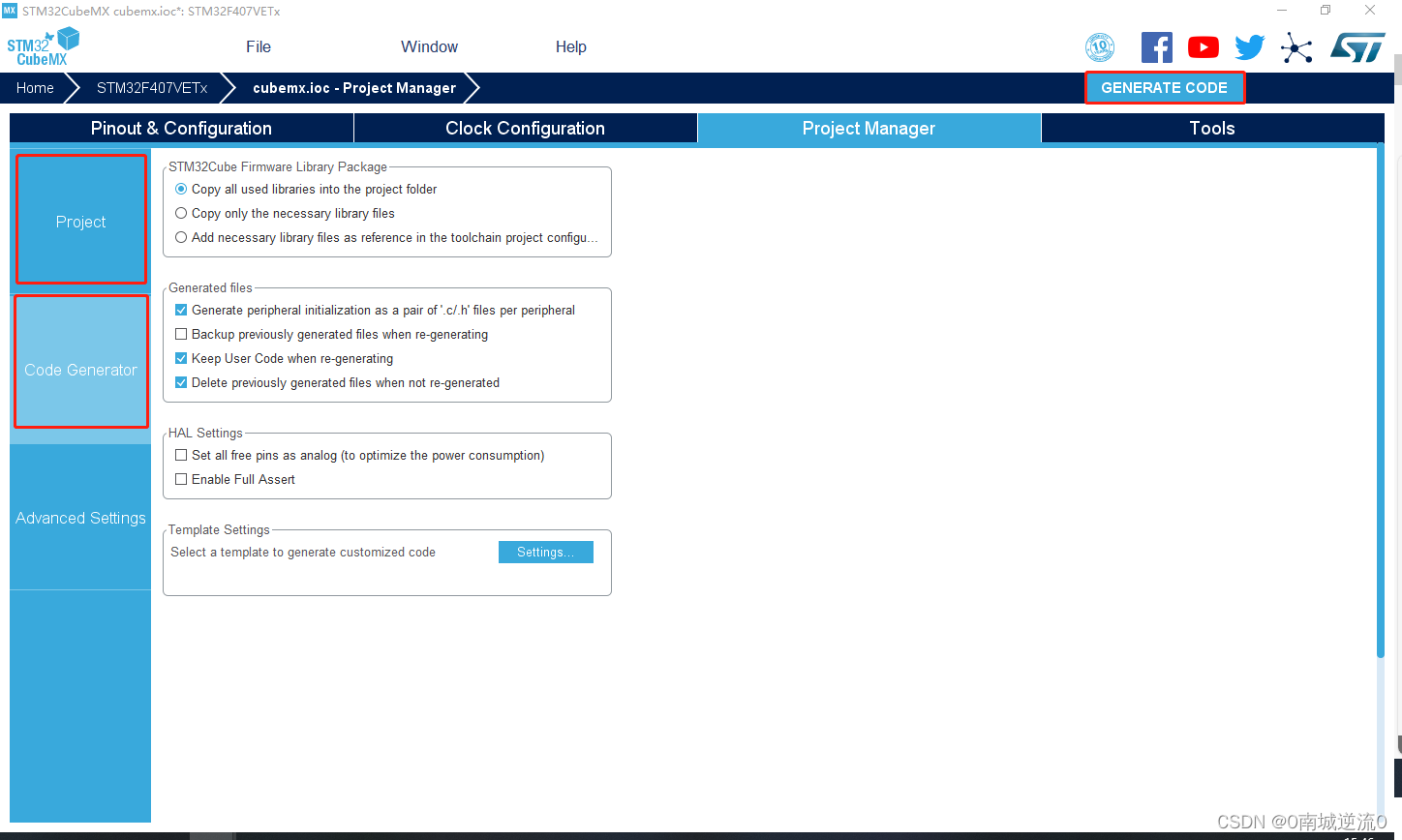

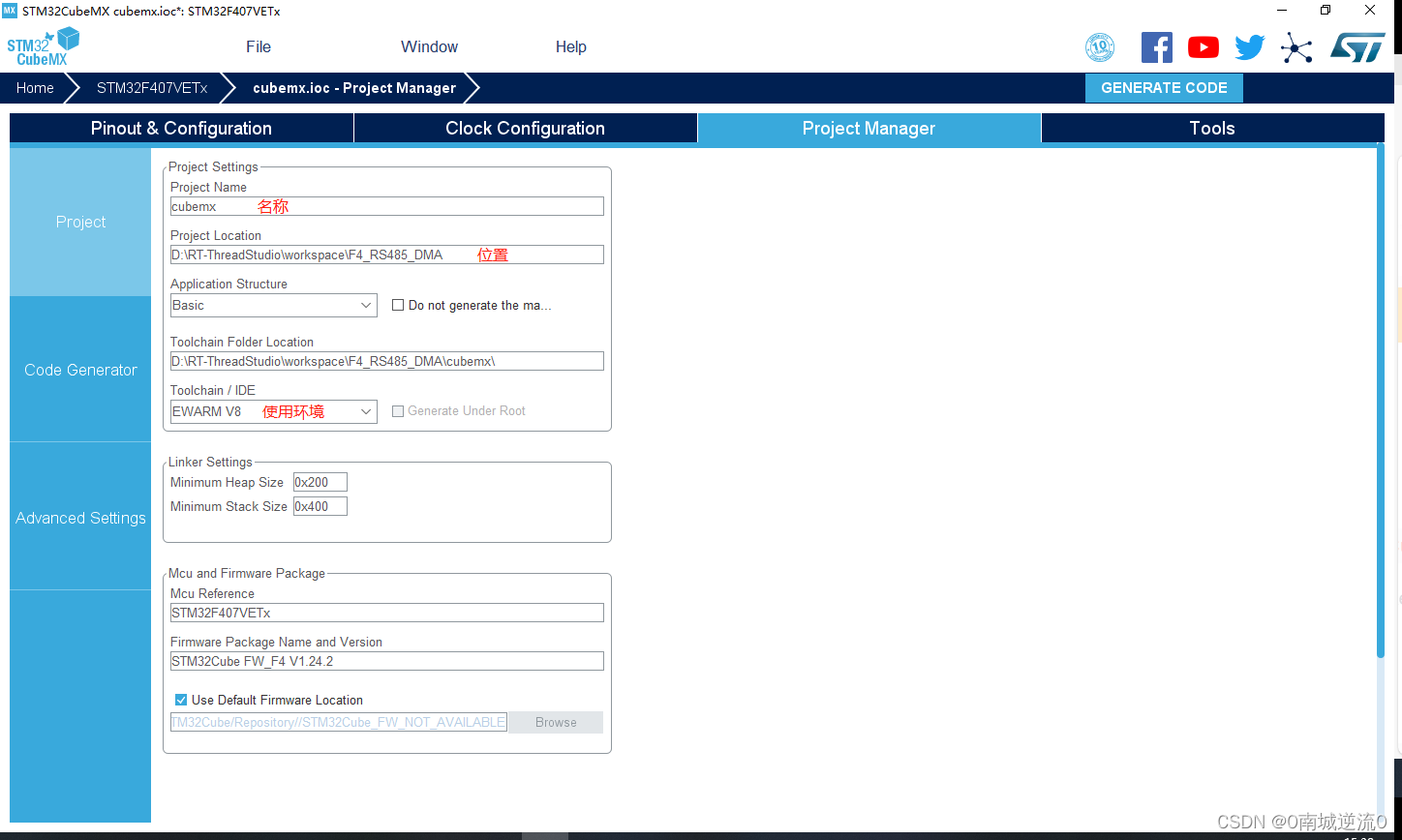

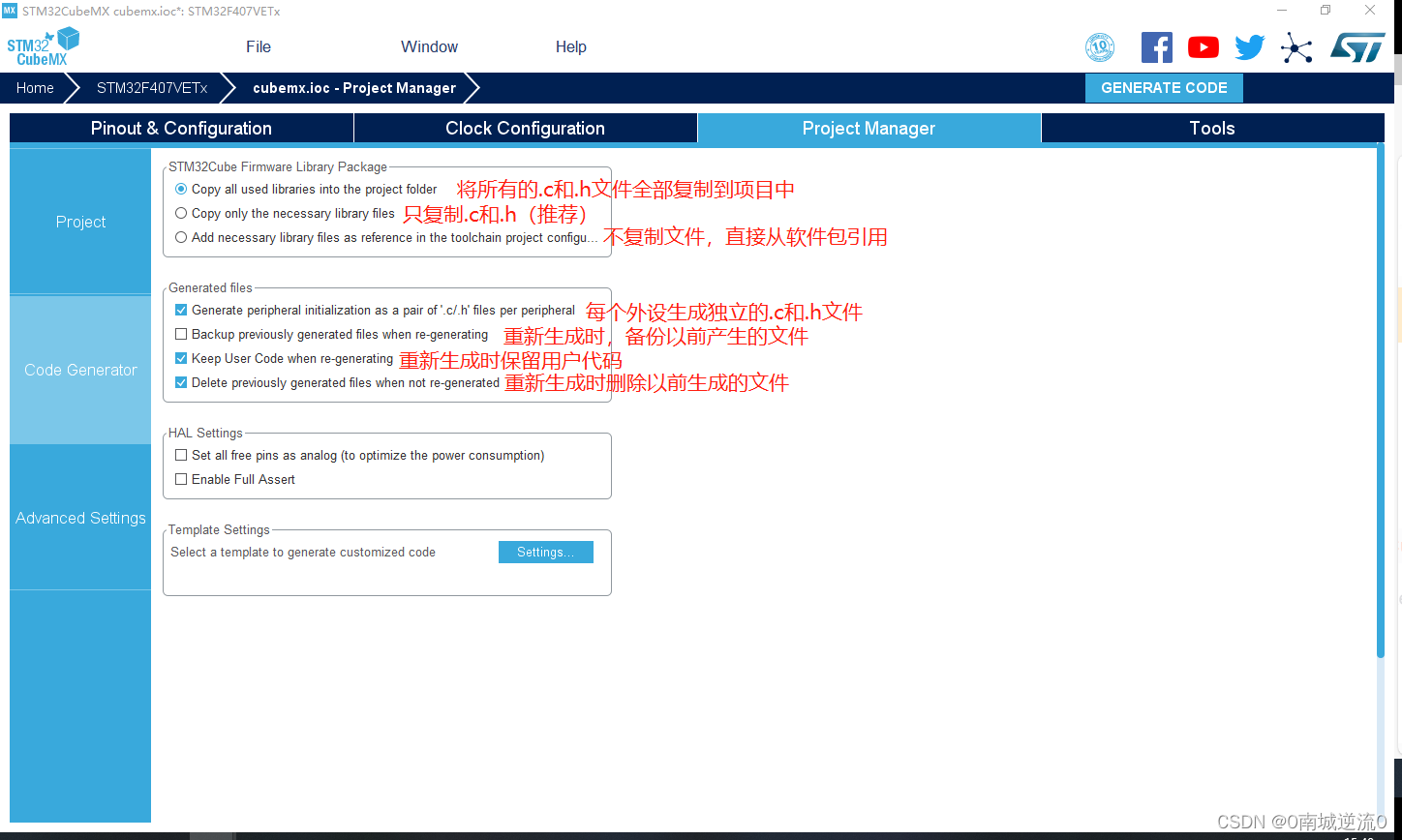

（7）生成代码：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.常用函数解析

// 发送和接收函数
HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout);  // 串口发送数据，使用超时管理机制
HAL_UART_Receive(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout);   // 串口接收数据，使用超时管理机制
HAL_UART_Transmit_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size);		// 串口中断模式发送(只触发一次中断)
HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size);		// 串口中断模式接收(只触发一次中断)
HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size); 	// 串口DMA模式发送
HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size);	// 串口DMA模式接收
HAL_UART_GetState(UART_HandleTypeDef *huart);	// 判断接收与发送是否结束

// 回调函数，串口中断接收完成之后，会进入该函数，该函数为空函数，用户需自行修改。
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);		// 接收中断回调函数
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart); 	    // 发送中断回调函数
void HAL_UART_TxHalfCpltCallback(UART_HandleTypeDef *huart); 	// 串口发送一半中断回调函数
void HAL_UART_RxHalfCpltCallback(UART_HandleTypeDef *huart);	// 串口接收一半回调函数
  • LUART_HandleTypeDef *huart 串口的别名 如 : 我们使用串口USART1的别名就是huart1。
  • *pData 需要发送的数据
  • Size 发送的字节数
  • Timeout 最大发送时间
  • HAL_UART_STATE_BUSY_RX,接收完成标志
  • HAL_UART_STATE_BUSY_TX，发送完成标志

3.相关程序

（1）RS485.c相关程序

#include <rs485.h>

/*======================================================### 静态函数调用 ###==================================================*/
/**
 * @brief RS485GPIO控制引脚初始化
 */
static void RS485_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    /* GPIO Ports Clock Enable */
    __HAL_RCC_GPIOB_CLK_ENABLE();

    /*Configure GPIO pin Output Level */
    HAL_GPIO_WritePin(GPIOB, DE_485_Pin | RE_485_Pin, GPIO_PIN_RESET);

    /*Configure GPIO pins : PBPin PBPin */
    GPIO_InitStruct.Pin = DE_485_Pin | RE_485_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_PULLDOWN;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}

/**
 * @brief RS485的DMA中断使能和优先级配置
 */
static void RS485_DMA_Init(void)
{
    /* DMA controller clock enable */
    __HAL_RCC_DMA1_CLK_ENABLE();

    /* DMA interrupt init */
    /* DMA1_Stream1_IRQn interrupt configuration */
    HAL_NVIC_SetPriority(DMA1_Stream1_IRQn, 4, 0);
    HAL_NVIC_EnableIRQ(DMA1_Stream1_IRQn);

    /* DMA1_Stream3_IRQn interrupt configuration */
    HAL_NVIC_SetPriority(DMA1_Stream3_IRQn, 3, 0);
    HAL_NVIC_EnableIRQ(DMA1_Stream3_IRQn);
}

/**
 * @brief RS485串口3初始化
 */
static void RS485_USART3_Init(void)
{
    huart3.Instance = USART3;
    huart3.Init.BaudRate = 9600;
    huart3.Init.WordLength = UART_WORDLENGTH_8B;
    huart3.Init.StopBits = UART_STOPBITS_1;
    huart3.Init.Parity = UART_PARITY_NONE;
    huart3.Init.Mode = UART_MODE_TX_RX;
    huart3.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart3.Init.OverSampling = UART_OVERSAMPLING_16;
    if (HAL_UART_Init(&huart3) != HAL_OK)
    {
        Error_Handler();
    }

    // 使能IDLE中断
    __HAL_UART_ENABLE_IT(&huart3, UART_IT_IDLE);

    // DMA接收函数
    HAL_UART_Receive_DMA(&huart3, g_rs485.RxBuff, BUFFER_SIZE);
}

/**
 * @brief 串口初始化
 * @param uartHandle
 */
void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    if (uartHandle->Instance == USART3)
    {
        /* USART3 clock enable */
        __HAL_RCC_USART3_CLK_ENABLE();
        __HAL_RCC_GPIOD_CLK_ENABLE();

        /**USART3 GPIO Configuration
        PD8     ------> USART3_TX
        PD9     ------> USART3_RX
         */
        GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
        GPIO_InitStruct.Pull = GPIO_PULLUP;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
        GPIO_InitStruct.Alternate = GPIO_AF7_USART3;
        HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);

        /* USART3 DMA Init */
        /* USART3_RX Init */
        hdma_usart3_rx.Instance = DMA1_Stream1;
        hdma_usart3_rx.Init.Channel = DMA_CHANNEL_4;
        hdma_usart3_rx.Init.Direction = DMA_PERIPH_TO_MEMORY;
        hdma_usart3_rx.Init.PeriphInc = DMA_PINC_DISABLE;
        hdma_usart3_rx.Init.MemInc = DMA_MINC_ENABLE;
        hdma_usart3_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
        hdma_usart3_rx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
        hdma_usart3_rx.Init.Mode = DMA_NORMAL;
        hdma_usart3_rx.Init.Priority = DMA_PRIORITY_LOW;
        hdma_usart3_rx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
        if (HAL_DMA_Init(&hdma_usart3_rx) != HAL_OK)
        {
            Error_Handler();
        }
        __HAL_LINKDMA(uartHandle, hdmarx, hdma_usart3_rx);

        /* USART3_TX Init */
        hdma_usart3_tx.Instance = DMA1_Stream3;
        hdma_usart3_tx.Init.Channel = DMA_CHANNEL_4;
        hdma_usart3_tx.Init.Direction = DMA_MEMORY_TO_PERIPH;
        hdma_usart3_tx.Init.PeriphInc = DMA_PINC_DISABLE;
        hdma_usart3_tx.Init.MemInc = DMA_MINC_ENABLE;
        hdma_usart3_tx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
        hdma_usart3_tx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
        hdma_usart3_tx.Init.Mode = DMA_NORMAL;
        hdma_usart3_tx.Init.Priority = DMA_PRIORITY_LOW;
        hdma_usart3_tx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
        if (HAL_DMA_Init(&hdma_usart3_tx) != HAL_OK)
        {
            Error_Handler();
        }
        __HAL_LINKDMA(uartHandle, hdmatx, hdma_usart3_tx);

        /* USART3 interrupt Init */
        HAL_NVIC_SetPriority(USART3_IRQn, 5, 0);
        HAL_NVIC_EnableIRQ(USART3_IRQn);
    }
}
/*=====================================================#######  END  #######=================================================*/

/*======================================================##### 外部调用 #####==================================================*/
/**
 * @brief RS485初始化
 */
void RS485_Init(void)
{
    RS485_GPIO_Init();
    RS485_DMA_Init();
    RS485_USART3_Init();
}

/**
 * @brief RS485串口发送函数
 * @param buf：发送数据
 * @param len：发送数据长度
 */
void RS485_UART3_DMA_Send(uint8_t *buf, uint8_t len)
{
    // 发送模式
    RS485_RE(1);
    HAL_UART_Transmit_DMA(&huart3, buf, len);
}
/*=====================================================#######  END  #######=================================================*/

/*======================================================##### 中断函数 #####==================================================*/
/**
 * @brief 串口3中断函数
 */
void USART3_IRQHandler(void)
{
    uint32_t temp;

    if ((__HAL_UART_GET_FLAG(&huart3, UART_FLAG_IDLE) != RESET))
    {
        /* 清除状态寄存器和串口数据寄存器 */
        __HAL_UART_CLEAR_IDLEFLAG(&huart3);

        /* 失能DMA接收 */
        HAL_UART_DMAStop(&huart3);

        /* 读取接收长度，总大小-剩余大小 */
        temp = __HAL_DMA_GET_COUNTER(&hdma_usart3_rx);
        g_rs485.RxLen = BUFFER_SIZE - temp;

        /* 接收标志位置1 */
        g_rs485.RxEndFlag = 1;

        /* 使能接收DMA接收 */
        HAL_UART_Receive_DMA(&huart3, g_rs485.RxBuff, BUFFER_SIZE);

        /* 开启空闲中断，当时没有数据的时候中断*/
        __HAL_UART_ENABLE_IT(&huart3, UART_IT_IDLE);
    }

    HAL_UART_IRQHandler(&huart3);
}

/**
 * @brief 接收中断
 */
void DMA1_Stream1_IRQHandler(void)
{
    HAL_DMA_IRQHandler(&hdma_usart3_rx);
}

/**
 * @brief 发送中断
 */
void DMA1_Stream3_IRQHandler(void)
{
    HAL_DMA_IRQHandler(&hdma_usart3_tx);
}

/**
 * @brief DMA 发送完成回调函数
 * @param huart
 */
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart == &huart3)
    {
        // 切换为 RS485 接收模式
        RS485_RE(0);

        // 清除接收到的数据
        memset(g_rs485.RxBuff, 0, g_rs485.RxLen);

        // 清除计数
        g_rs485.RxLen = 0;
    }
}
/*=====================================================#######  END  #######=================================================*/

（2）RS485.h相关程序

#ifndef APPLICATIONS_RS485_H_
#define APPLICATIONS_RS485_H_

#include <rtthread.h>
#include <drv_common.h>
#include <string.h>

/**=====================================================###### 宏定义 ######==================================================*/
#define DE_485_Pin          GPIO_PIN_14         // DE发送使能，高电平有效
#define DE_485_GPIO_Port    GPIOB
#define RE_485_Pin          GPIO_PIN_15         // RE接收使能，低电平有效
#define RE_485_GPIO_Port    GPIOB

#define BUFFER_SIZE         255                 // 接收数据大小
/**====================================================#######  END  #######=================================================*/

/**=====================================================### 全局变量定义 ####=================================================*/
UART_HandleTypeDef huart3;
DMA_HandleTypeDef hdma_usart3_rx;
DMA_HandleTypeDef hdma_usart3_tx;

/* 控制RS485_RE脚, 控制RS485发送/接收状态
 * RS485_RE = 0, 进入接收模式
 * RS485_RE = 1, 进入发送模式
 */
#define RS485_RE(x)   do{ x ? \
                          HAL_GPIO_WritePin(GPIOB, DE_485_Pin | RE_485_Pin, GPIO_PIN_SET) :  \
                          HAL_GPIO_WritePin(GPIOB, DE_485_Pin | RE_485_Pin, GPIO_PIN_RESET); \
                      }while(0)

typedef struct
{
    uint8_t RxBuff[BUFFER_SIZE];    // 接收缓冲器
    uint8_t TxBuff[BUFFER_SIZE];    // 发送缓冲器
    uint8_t TxEndFlag;              // 发送完成标志
    uint8_t RxEndFlag;              // 接收完成标志
    uint8_t RxLen;                  // 接收数据长度

} rs485_t;

rs485_t g_rs485;
/**====================================================#######  END  #######=================================================*/

/**==================================================##### 函数及变量声明 #####===============================================*/
extern void RS485_Init(void);                                   // RS485初始化
extern void RS485_UART3_DMA_Send(uint8_t *buf, uint8_t len);    // RS485串口发送函数
/**====================================================#######  END  #######=================================================*/

#endif /* APPLICATIONS_RS485_H_ */

（3）main.c相关程序

#include <rtthread.h>
#include <drv_common.h>
#define DBG_TAG "main"
#define DBG_LVL DBG_LOG
#include <rtdbg.h>
#include "rs485.h"

int main(void)
{
    int count = 1;

    // RS485初始化
    RS485_Init();

    // 测试发送函数
    for (int i = 0; i < 5; ++i)
    {
        g_rs485.TxBuff[i] = 0x0A + i;
    }
    // 发送数据
    RS485_UART3_DMA_Send(g_rs485.TxBuff, 5);

    while (count)
    {
        // 接收完成标志
        if (g_rs485.RxEndFlag == 1)
        {
            // 发送接收到的数据
            RS485_UART3_DMA_Send(g_rs485.RxBuff, g_rs485.RxLen);

            // 清除接收结束标志位
            g_rs485.RxEndFlag = 0;
        }

        rt_thread_mdelay(1);
    }

    return RT_EOK;
}

4.实验效果

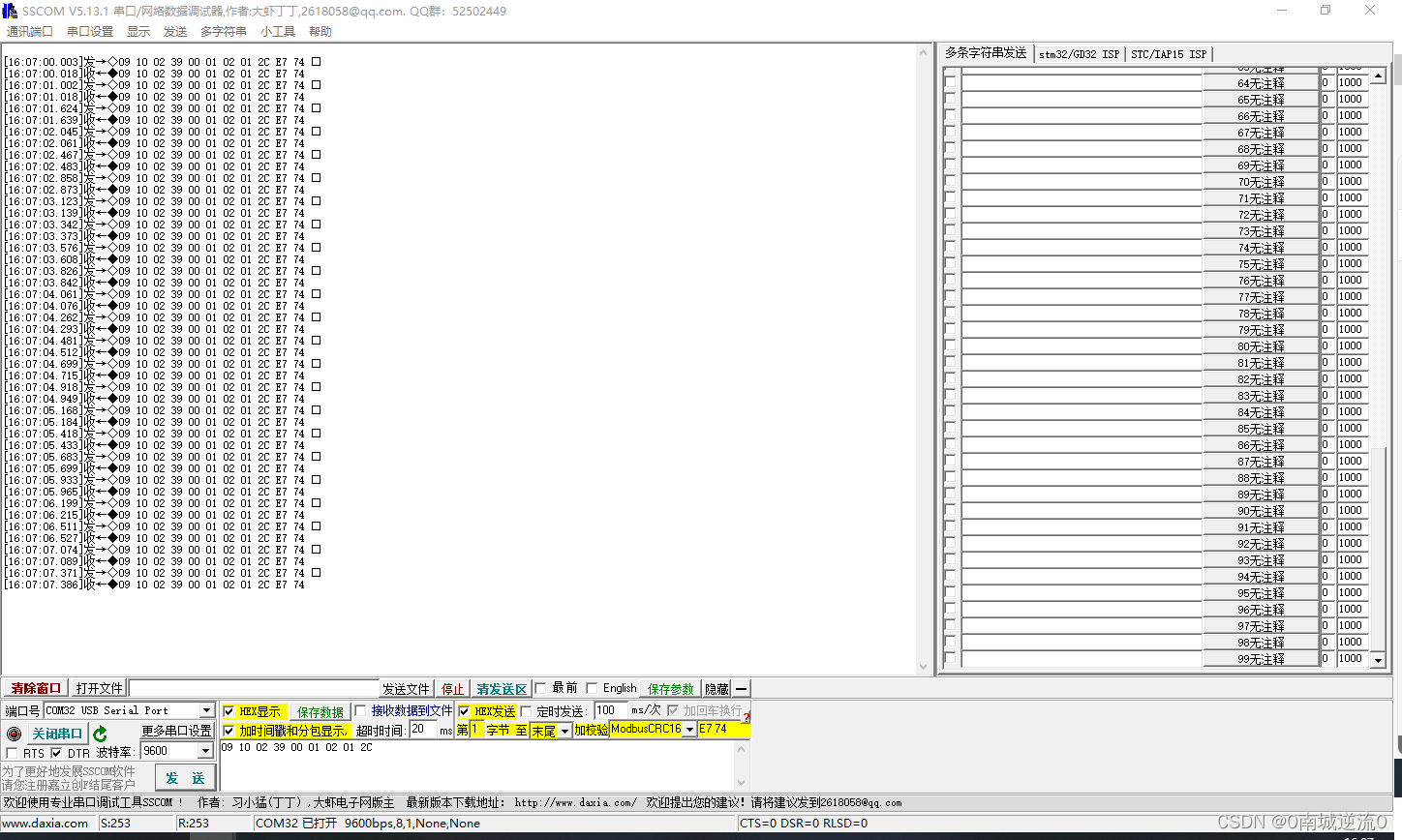

通过发送ModBus的指令，来测试程序是否可以使用，并且串口可以自动加CRC16校验：
在这里插入图片描述

三、参考文章

===》》》RS485使用中断进行数据收发

STM32F103C8T6开发板串口DMA高速通信+485通信
chencichang的博客
05-17 271
本文采用STM32F103C8T6开发板实现了串口1和串口3的DMA空闲中断通信，在串口3上还添加了SP485,实现了485方向控制，串口3的针脚为PB10和PB11,串口1的针脚为PA9和PA10。选的是单路RS485工控板。本文购买的开发板链接为。
STM32F103串口RS485_DMA收发寄存器版（实测完美）
12-03
支持STM32F1所有系列，项目实战代码，包你好用. 支持STM32F1所有系列，项目实战代码，包你好用 支持STM32F1所有系列，项目实战代码，包你好用 重要事情说三遍！！
STM32 HAL库 实现485通信
最新发布
m0_75187370的博客
04-15 1120
本文详细介绍了基于 STM32F407 HAL 库实现 RS - 485 通信的全过程，包括硬件设计、软件编程和测试验证等方面。通过以上步骤，你可以成功实现 STM32F407 与 RS - 485 总线之间的通信。在实际应用中，还可以根据具体需求对代码进行优化和扩展，如添加错误处理、实现多机通信等。
基于STM32F103的RS485通信（采用DMA方式发送数据，中断方式接收数据）
06-14
描述：硬件：RS485接口 协议：Modbus RTU。功能：采用DMA方式发送数据，中断方式接收数据。注： 接收到指令之后，判断是否是相应指令而进行DMA数据发送。DMA：开启DMA，DMA发送完一帧数据后产生发送完成中断，在DMA发送完成中断中，开启USART接收中断（字节）， 在USART接收中断中保存接收到的数据。注： 本程序额外开启了USART空闲中断，在空闲中断中将 USART接收中断中接收到的数据发送至串口调试助手显示并开启DMA请求
基于STM32F103开发的RS485和DMA数据收发
07-11
该压缩包中包含基于STM32F103单片机开发的RS485和DMA数据收发程序，已经调通. stm32
STM32HAL库 -- RS485接口通信(速记版)
荒野
06-27 2054
485（一般称作 RS485/EIA-485）隶属于OSI 模型物理层，是串行通讯的一种。电气特性规定为2 线半双工，多点通信的类型。它的电气特性和 RS-232 大不一样。用缆线两端的电压差值来表示传递信号。RS485 仅规定了接受端和发送端的电气特性。它没有规定或推荐任何数据协议485 推荐的一主多从连接方式如图 40.1.1 所示：可作为RS485 的收发器。
STM32 RS485串口DMA发送问题记录及调试解决
weixin_44124535的博客
06-27 5208
STM32 串口DMA接收与发送
FreeModbus_Slave-Master-RTT-STM32-master_stm32mastermodbus_stm32
09-11
《FreeModbus_Slave-Master-RTT-STM32-master_stm32mastermodbus_stm32：深入理解MODBUS通信在STM32中的应用》 MODBUS通信协议，作为工业自动化领域的标准通信协议，因其简单、开放、易实现的特点，在嵌入式系统...
使用rtt-studio与stm32CubeMx联合创建项目
09-15
如果在硬件验证中出现问题，开发者需要回到STM32CubeMX和RTT-Studio中检查硬件配置和程序逻辑是否正确。 使用RTT-Studio与STM32CubeMX联合创建项目能够极大地提升开发效率，减少配置错误的可能，使得开发者能够将更...
【stm32笔记】使用rtt-studio与stm32CubeMx联合创建项目
联系方式：927632640
09-15 1238
到此完成使用rtt-studio与stm32CubeMx联合创建项目的任务。
RTthread STM32F103-RTT4.0-RS485-CAN-Timer
03-06
本压缩包文件涉及到的RTthread STM32F103-RTT4.0-RS485-CAN-Timer项目，通过RTthread在STM32F103微控制器上实现了RS485和CAN通信协议以及定时器的功能。这种集成不仅提高了通信效率，增强了系统的实时处理能力，而且...
STM32+RS485+DMA+modbus协议
01-29
STM32F103zet6芯片 进行modbus协议代码的编写 使用DMA进行数据发送和接收 主机读取多个从机的n个寄存器数据 主机向从机的1个寄存器中写入数据
RS485通讯_DMA收发数据.zip_dma_dma rs485 双向_rs485 dma_stm32f407_stm32f4
07-14
基于STM32F407 MCU，对RS485进行通讯测试,DMA收发数据，经测试数据稳定，功能正常
USART_HAL库的_串口RS485_stm32cubemx485_
09-29
基于HAL库使用STM32CUBEMX编写的串口485程序
HAL基础实验源码11 stm32cubemx-F429IGT6串口二RS485通信例程.zip
10-19
本代码采用STMcubeMX5.30和MDK5版本的开发环境，包含cubeMX工程文件和MDK5工程文件，arm嵌入式 C语言源代码 附开发环境的版本说明，STM32F429igt6/f767igt6/h743iit6原理图及全部器件全套资料免费提供，教学视频免费提供
FreeModbus_Slave-Master-RTT-STM32.zip_FreeModbus裸机_Master/Slave_
07-14
同时网上也没有发现比较好的开源的Modbus主机协议栈，所以才开发这款支持主机模式的FreeModbus协议栈。本版FreeModbus版本号更改为V1.6，特性如下： 新增加的主机源码与原有从机的风格及接口保持一致； 支持主机与...
【STM32单片机】RS485通信—基于STM32G474芯片
m0_48808835的博客
05-19 2755
做项目需要用485通信来控制Go电机参考资料：【【STM32F103C8T6系列】10. 实验例程——485(USART串口)通讯实验】 https://www.bilibili.com/video/BV19w411r7ka/?PDF: STM32G474 开发指南 正点原子 DMG474 开发板教程 第28章485只是物理层，代码逻辑还是UART串口通信，相当于是电路有RS485转换芯片，所以还是用UART串口通信方式。
STM32CubeIDE系列教程-11RS485通信
低码开发
12-11 4880
​​前言 目标：RS485通信实验 一、准备工作 硬件平台：正点原子探索者开发板 二、使用步骤 1.新建工程 依次点击File-->New-->STM32 Project： 2.工程配置 保持工程默认配置： 代码生成选项配置： 3.可视化配置 RS485只提供物理层通信能力，不提供数据层协议，需要用户自定义，或者使用标准协议，如MODBUS协议。 CPU本身只会提供UART接口，而不会提供RS485接口。 使用方法：U...
STM32CubeMX RS485接口使用
weixin_46286415的博客
01-03 2726
链接: https://pan.baidu.com/s/1ulrCptVIZOq7dkZ3uFwzZA?pwd=tw5v 提取码: tw5v。引脚使能 PD5是LED小灯，高电平有效，PD4是485发送使能，高电平有效，PD4低电平默认接收。while中进行小灯状态翻转。主函数中添加第一次中断接收。串口一配置，默认即可。二、cubemx配置。输出模式选择推挽输出。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
