一、AHB_Lite协议介绍

    AHB(Advanced High-performance Bus)高速总线,接高速master设备,APB(Advanced Peripheral Bus)外设总线,用来接低速slave,AHB主要用于高性能模块(如CPU、DMA和DSP等)之间的连接,一个master可以有多个slave,AHB和APB之间通过一个AHB2APB桥转接。这里是实现一个AHB_Lite协议,相较于AHB_APB总线协议,AHB_Lite只有单主机,且没有HBUSREQ和HGRANT信号,同时从设备信号接口也简单许多

二、系统框架介绍

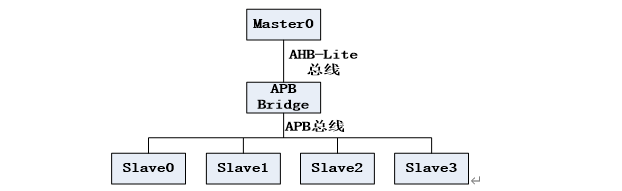

    主设备Master0利用AHB-Lite总线协议通过AHB Bridge访问四个APB从设备Slave0、Slave、Slave2和Slave3。每个从设备的地址空间如下:

Slave0: 0x0000_0000 ~ 0x0000_00ff;

Slave1: 0x0000_0100 ~ 0x0000_01ff;

Slave2: 0x0000_0200 ~ 0x0000_02ff;

Slave3: 0x0000_0300 ~ 0x0000_03ff;

令从设备地址空间的下边界为其地址的基址,假设每个从设备中有可访问APB寄存器16个,位宽均为32比特,16个寄存器的访问地址计算方式为 基址 +寄存器编号左移2位(byte 偏移)

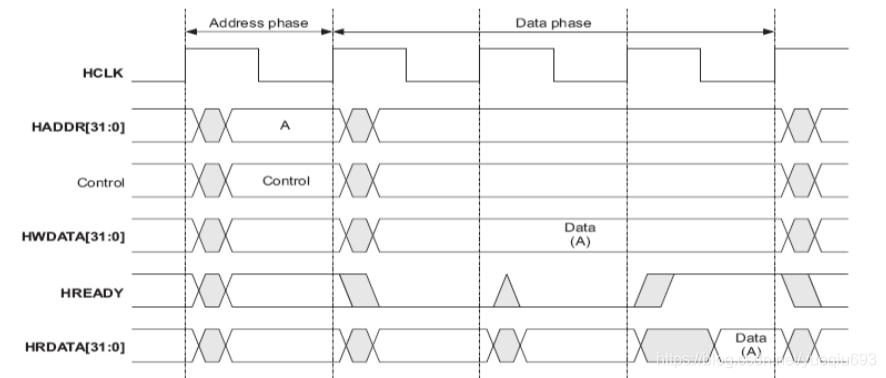

主设备接口的数据读写采用AHB-Lite总线协议,并遵循如下时序规范:

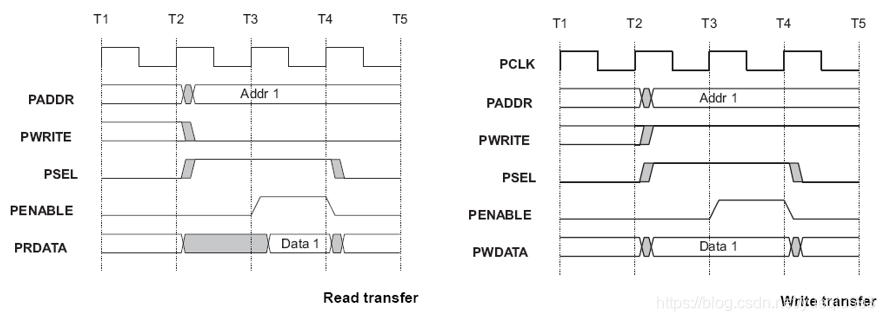

从设备读写遵循APB时序规范:

三、代码设计

模块里包含Master 、Slave、Bridge设计

代码如下:

//-------------------------

//File Name:AHB_APB.v

//Designer:Liang Genyuan

//-------------------------

module AHB_APB(

HCLK,

HRESETn,

HWRITE,

HADDR,

HWDATAin,

       HRDATA,

       PRDATAin,

PWDATA

       );

input HCLK;

input HRESETn;

input HWRITE;

input [31:0] HADDR;

input [31:0] HWDATAin;

input [31:0] PRDATAin;

output[31:0] HRDATA;

output[31:0] PWDATA;

reg          PCLK;

wire         PRESETn;

wire          PWRITE;

reg          PSEL;

reg          PENABLE;

wire[31:0]    PADDR;

reg[31:0]    PWDATA;

reg[31:0] PRDATA;

reg[31:0]    HWDATA;

reg[31:0]    HRDATA;

reg         PSELS0;

reg         PSELS1;

reg         PSELS2;

reg         PSELS3;

reg[31:0] HADDR_Reg;

reg HWRITE_Reg;

reg[3:0]  HSEL_Reg;

reg[31:0] HWDATA_Reg;

reg[31:0] PRDATA_Reg;

reg HREADY;

reg   [3:0] state_c     ;

reg   [3:0] state_n     ;

parameter  IDLE = 4'b0000 ;

parameter  SETUP = 4'b0001;

parameter  ENABLE = 4'b0010 ;

//PCLK二分频

always @(posedge HCLK) begin

if(!HRESETn)begin

PCLK<=0;

end

    else if(HCLK==1'b1)begin

      PCLK<=~PCLK;

    end

end

//slave选择

`define S0BASE 4'b0000

`define S1BASE 4'b0001

`define S2BASE 4'b0010

`define S3BASE 4'b0011

wire[3:0] HSEL;

assign HSEL = HADDR[11:8];

always  @(*)begin

    if(!HRESETn) begin

        PSELS0 = 1'b0;

        PSELS1 = 1'b0;

        PSELS2 = 1'b0;

        PSELS3 = 1'b0;

    end

    case (HSEL)

        `S0BASE :

          PSELS0 = 1'b1;

        `S1BASE :

          PSELS1 = 1'b1;

        `S2BASE :

          PSELS2 = 1'b1;

        `S3BASE :

          PSELS3 = 1'b1;

    endcase

end

//slave读写

wire[5:0]   reg_num;

reg [3:0]   PSELx;

assign reg_num= PADDR[7:2];

assign PRESETn=HRESETn;

assign PADDR=HADDR_Reg;

assign PWRITE=HWRITE_Reg;

always @(posedge PCLK or negedge PRESETn) begin

    if(!PRESETn)begin

PWDATA<=0;

PRDATA<=0;

end

else if(PWRITE)begin

if((state_c==SETUP)||(state_c==ENABLE))begin

PWDATA<=HWDATA_Reg;

end

else begin

PWDATA<=0;

end

end

else if(!PWRITE)begin

PRDATA<=PRDATAin;

end

else begin

PRDATA<=0;

end

end

//APB bridge状态机

wire  idle2setup_start  ;

wire  setup2enable_start;

wire  enable2idle_start ;

always@(posedge HCLK or negedge HRESETn)begin

if(!HRESETn)begin

PSELx<=0;

end

else if(state_c!=IDLE)begin

PSELx<=HSEL_Reg;

end

end

always @(posedge PCLK or negedge PRESETn) begin

    if (!PRESETn) begin

        state_c <= IDLE ;

    end

    else begin

        state_c <= state_n;

    end

end

always @(*) begin

    case(state_c)

        IDLE :begin

            if(idle2setup_start)

                state_n = SETUP ;

            else

                state_n = state_c ;

        end

        SETUP :begin

            if(setup2enable_start)

                state_n = ENABLE ;

            else

                state_n = state_c ;

        end

        ENABLE :begin

            if(enable2idle_start)

                state_n = IDLE ;

            else

                state_n = state_c ;

        end

        default : state_n = IDLE ;

    endcase

end

always@(posedge PCLK or negedge PRESETn)begin

if(PRESETn==1'b0)begin

PENABLE<=0;

PSEL<=0;

end

else if(state_c==SETUP)begin

PSEL<=1;

PENABLE<=0;

end

else if(state_c==ENABLE)begin

PSEL<=1;

PENABLE<=1;

end

else begin

PSEL<=0;

PENABLE<=0;

end

end

assign idle2setup_start = (state_c==IDLE)&&(HADDR!=32'b0) ;

assign setup2enable_start = state_c==SETUP ;

assign enable2idle_start = state_c==ENABLE ;

//桥寄存

always @ (negedge HRESETn or posedge HCLK) begin

      if (!HRESETn)

        begin

            HADDR_Reg  <= {32{1'b0}};

            HWRITE_Reg <= 1'b0;

        end

      else

        if (HREADY)begin

            HADDR_Reg  <= HADDR;

            HWRITE_Reg <= HWRITE;

        end

    end

always  @(posedge HCLK or negedge HRESETn)begin

    if(HRESETn==1'b0)begin

        HSEL_Reg<=0;

    end

    else if(HREADY)begin

        HSEL_Reg<=HSEL;

    end

end

always  @(posedge HCLK or negedge HRESETn)begin

    if(HRESETn==1'b0)begin

        HWDATA_Reg<=0;

        PRDATA_Reg<=0;

    end

    else if(HWRITE==1)begin

        HWDATA_Reg<=HWDATA;

    end

    else begin

        PRDATA_Reg<=PRDATA;

    end

end

//master

//HREADY控制

always  @(posedge PCLK or negedge PRESETn)begin

    if(!PRESETn)begin

        HREADY<=0;

    end

    else if((state_c==IDLE)&&(HWDATA==0))begin

        HREADY<=1;

    end

else if(state_c==SETUP)begin

 HREADY<=0;

end

end

always  @(posedge HCLK or negedge HRESETn)begin

    if(HRESETn==1'b0)begin

        HWDATA<=32'b0;

        HRDATA<=32'b0;

    end

    else if(HWRITE==0)begin

        HRDATA<=PRDATA_Reg;

    end

    else if(HWRITE==1)begin

        HWDATA<=HWDATAin;

    end

end

endmodule

四、仿真测试

分别对读写时序进行两组测试:

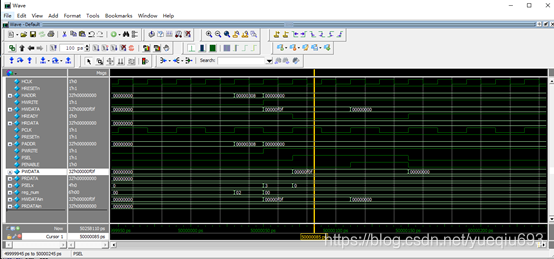

1、写时序

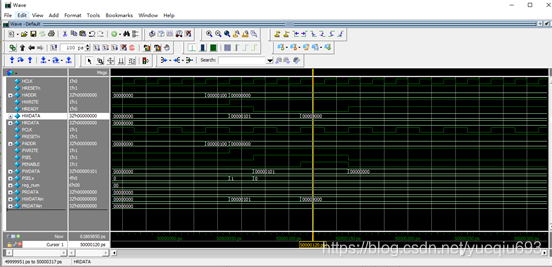

a、

HADDR=32’b0000_0000_0000_0000_0000_0001_0000_0000

HWDATAin=32’b0000_0000_0000_0000_0000_0001_0000_0001

PSELx=1,reg_num=0

即选中了第一个从设备中第一个寄存器

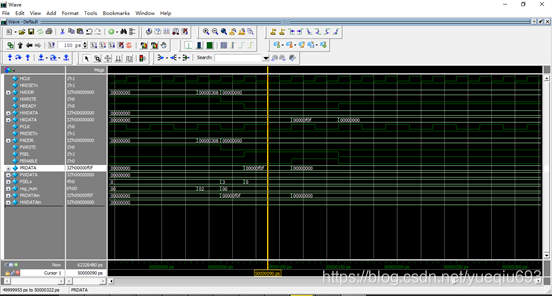

b、

HADDR=32’b0000_0000_0000_0000_0000_0011_0000_1000;

HWDATAin=32’b0000_0000_0000_0000_0000_1111_0000_1111;

PSELx=3,reg_num=2

即选中了第三个从设备中第三个寄存器

2、读时序

a、

HADDR=32’b0000_0000_0000_0000_0000_0011_0000_1000

PRDATAin=32’b00000_0000_0000_0000_0000_1111_0000_1111

PSELx=3 reg_num=2

即第三个从设备第三个寄存器

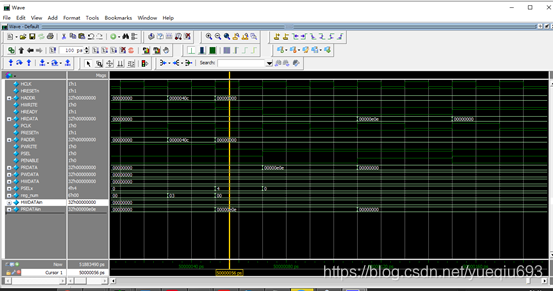

b、

HADDR=32’b0000_0000_0000_0000_0000_0100_0000_1100

PRDATAin=32’b00000_0000_0000_0000_0000_1110_0000_1110

PSELx=4 reg_num=3

即第四个从设备第四个寄存器

原文链接:

https://blog.youkuaiyun.com/yueqiu693/article/details/119849052

(全文完)
