美国AIM-9响尾蛇空对空导弹主板：很精简的集成电路，和苏俄大量晶体管区别挺大

关注、星标公众号，精彩内容每日送达
来源：网络素材

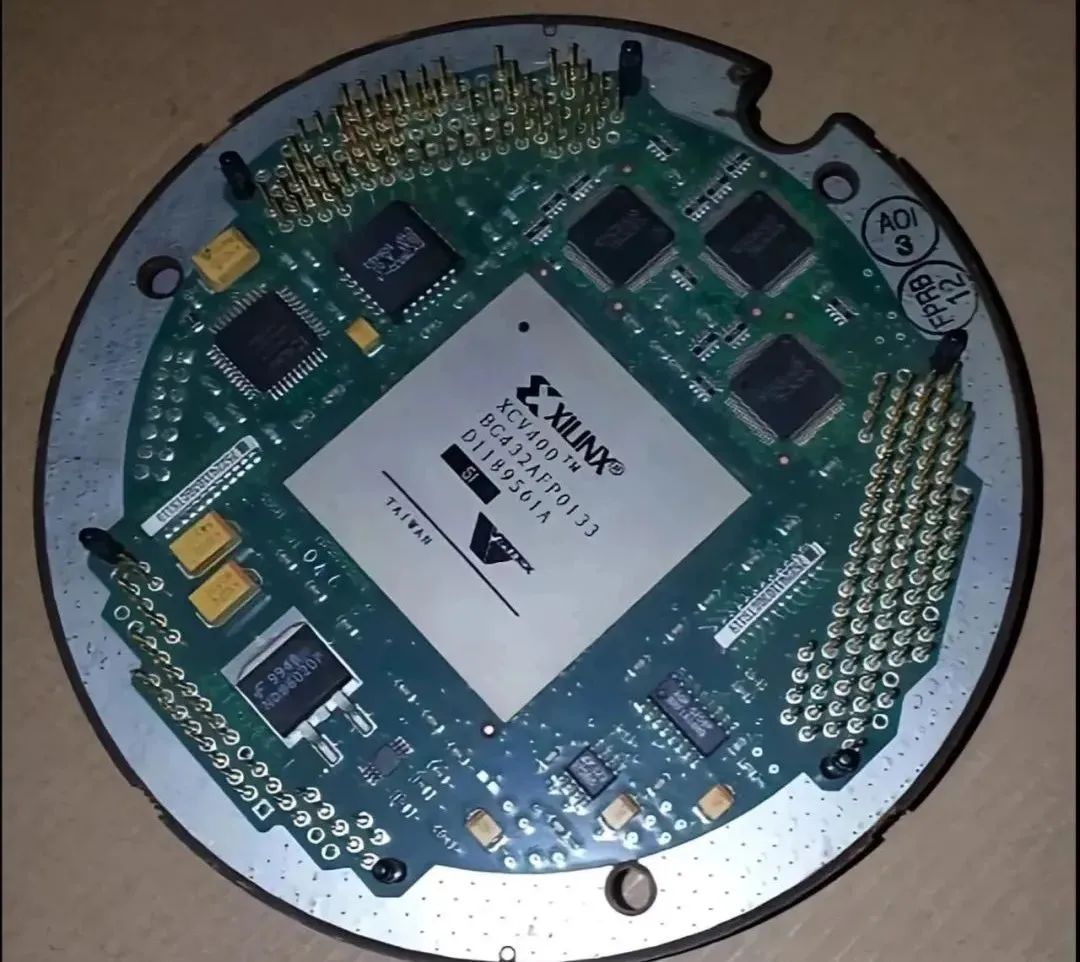

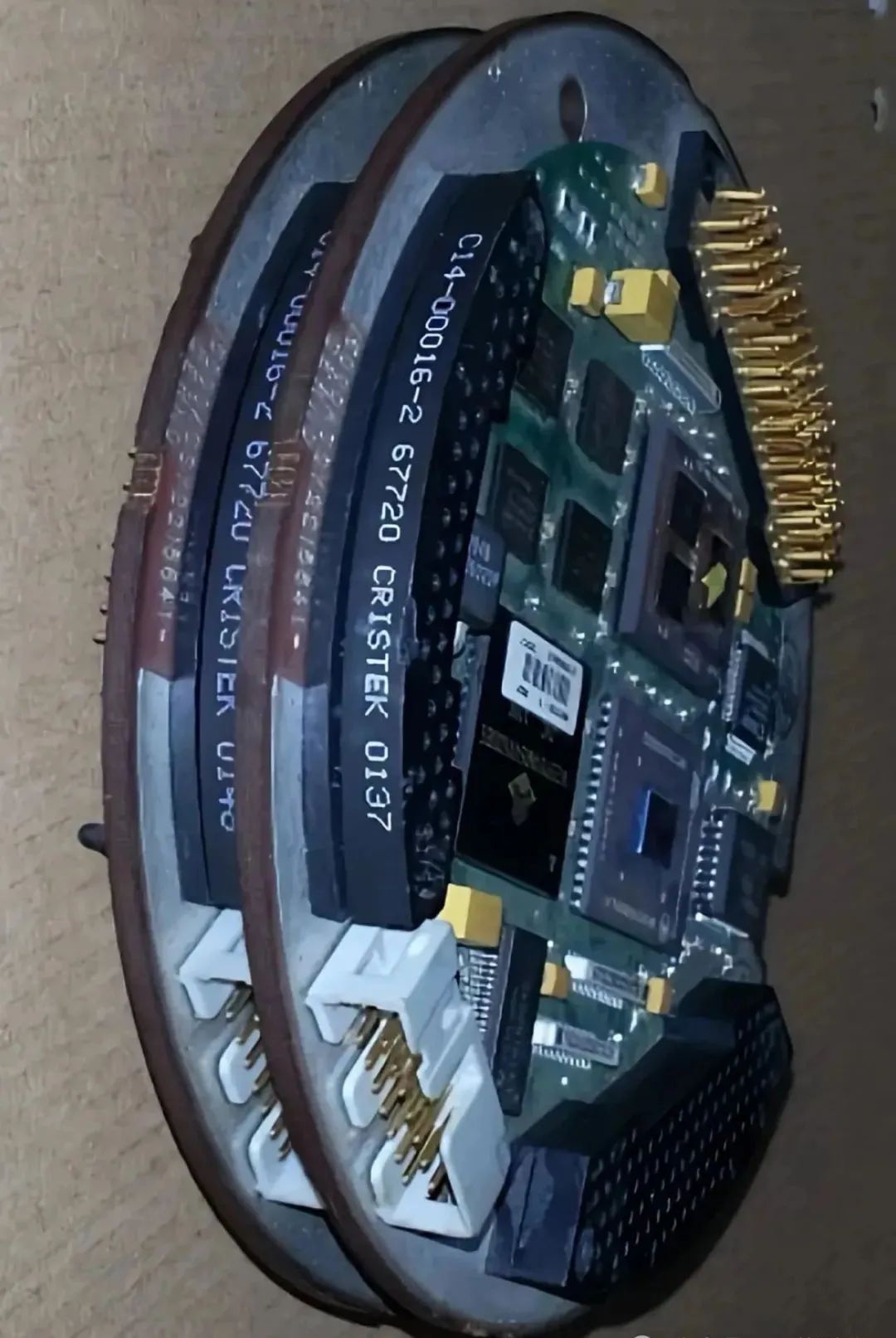

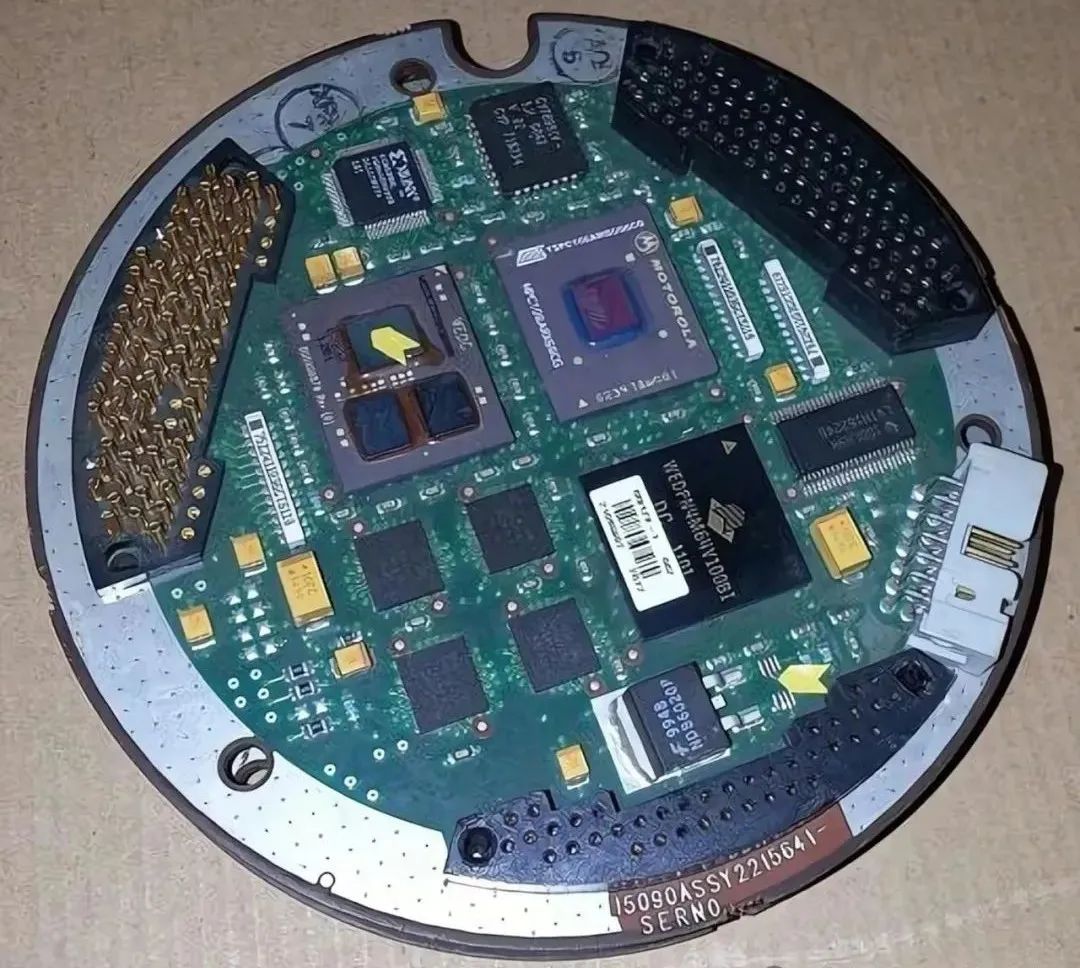

美国AIM-9响尾蛇空对空导弹主板拆解：

图源：X

1.AIM-9“响尾蛇”是世界首款实用红外格斗弹，1956年服役，靠追踪敌机尾喷口热量杀敌。

2.最新AIM-9X改用红外成像导引头，50G机动+越肩发射，能“回头看”打身后目标。上面图片是最新款的。

3.总产量超10万枚，遍布50多国，越南、马岛、海湾等战争都有它的“毒牙”印。

4.美械都是很精简的集成电路，和苏俄大量晶体管区别挺大。

有网友评论：“原理设计起源于50-60年代并不出奇，后面随着集成化程度的提高，采用新的集成电路大幅度实现电路简化也并不奇怪。军用电路设计以成熟，稳定 极端条件下也很可靠为圭臬，所以各位在这里拿中美当下的最新电子技术水平来对比，有些不伦不类，军用和民用的基本思路都不一样。举前面有人提到的钽电容为例，钽电容在大电流场合下相比瓷介电容有优势，尤其是二类瓷介电容有难以克服的直流偏压特性，更不能和钽电容比，而钽电容退化规律也更稳定可预测，但钽电容也有巨大缺陷，比如失效模式以短路为主，容易给整个电路功能带来灾难性后果，而瓷介电容以开路为主，尤其是用在滤波去耦场合，瓷介电容的失效可能仅仅影响性能而非任务成败，另外钽电容在测试和检修时，如果不小心把表笔点反了，就那么点电流就可能损伤芯子，最后就是积累性的失效崩盘，而早起电路检测……玩过这个的当知道测供电引脚的地-电之间不小心把表笔拿反是多常见的事吧？军用品设计，就是从最根本的任务剖面，包括制造、维护、贮存、使用全寿命去找一个最优解，可不是比拼谁最先进，谁更精密，谁能够上最新的概念和噱头。”

（全文完）
