如何用XSCT通过APB接口来读GT的寄存器

点击蓝字关注我们

关注、星标公众号，精彩内容每日送达
来源：网络素材

在debug GT的时候，有时候需要读出一些寄存器来分析。这篇文章介绍一种通过AXI4 Lite或者APB3接口从XSCT来读Versla GT的寄存器的方法。

APB3是一个32-bit数据总线地址，但是AXI4-Lite是一个8-bit Byte总线。因此如果用AXI-lite，需要将如下的寄存器地址*4。

关于GTY/GTM register map可以查看AR：

https://support.xilinx.com/s/article/000034474?language=en_US

Example的步骤如下：

1. Create block design + Add bridge IP。

2. 选择10G base-KR作为模板，选择AXI4 Lite选项生成GTY example。

3. IPI里Block design将CIPS的FPD和AXI Lite接口相连。

4. 增加一个AXI smart connect从CIPS到APB接口。

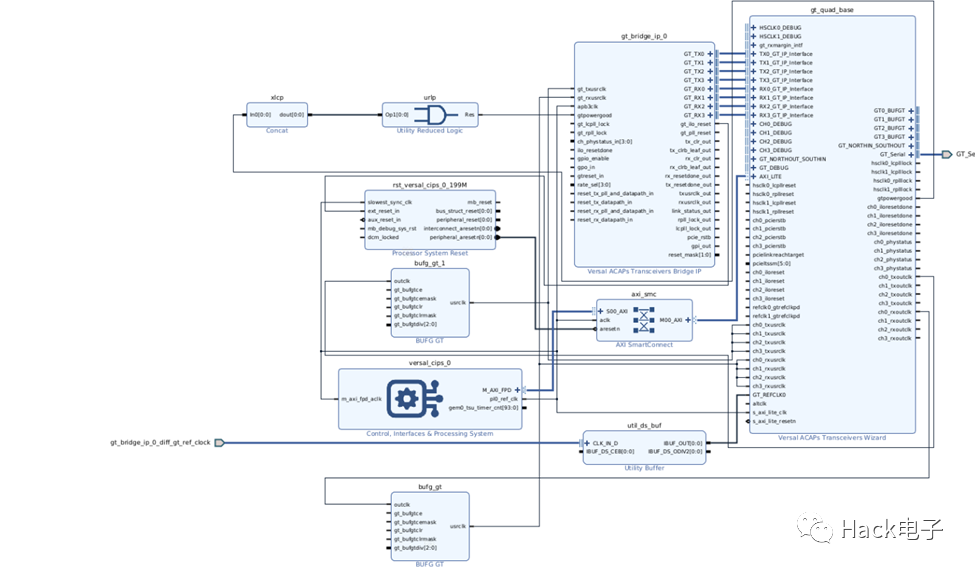

5. Create wrapper，Block design如下框图。

Note：如果是APB3，是4 Bytes地址，更适合通过VIO或者是Fabric 接口来访问。

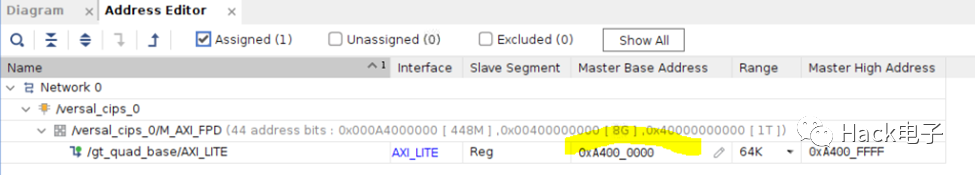

从Address editor可以看到地址是0xA4000000，比如对地址为0xC3C来说，对应AXI地址为0xA40000000 + (0xC3C *4) = 0xA40030F0.

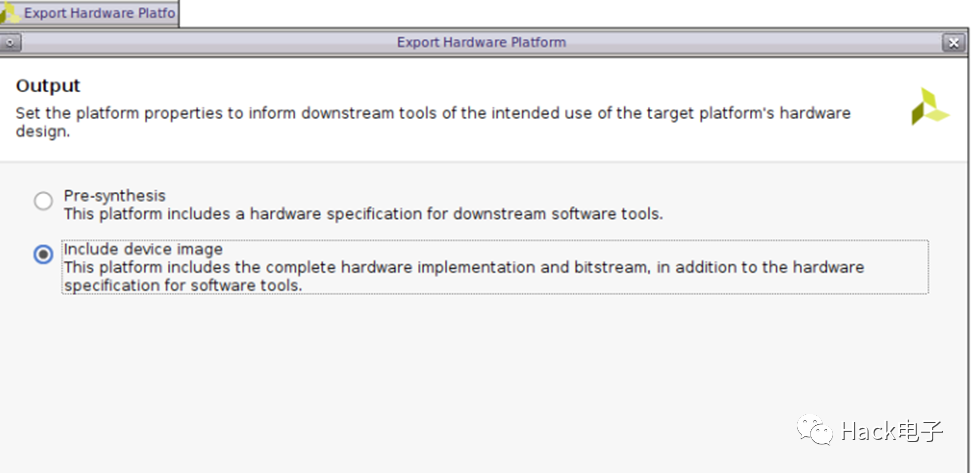

Crate wrapper，实现完成，就可以export hardware

Tools Launch Vitis IDE, 用export的hardware，创建一个hello world的application。 最后download到vck190之后，就可用tcl完成读寄存器。下面提供两个example来做一个demo：

Example 1：读0xA40030F0之后的比如32个寄存器

proc read_reg {number} {
set outfile [open "output1.txt" w+]
set start 0xA40030F0
puts $outfile [mrd -force $start $number]
close $outfile
}

Copy到xsct，执行完read_reg 32,就会在工程目录下看到32个寄存器导出到output1.txt，起始地址和寄存器数可以修改.

同样下面的example 2，是用来monitor KH,KL和GC。

Example 2: monitor KH, KL, and GC for Channel 0

proc monitor {} {
set outfile [open "output2.txt" w+]
#read 0x0CBA *4 = 0x32E8; 0x0C3C * 4 = 4 0x30F0
#set 0x0CBA[7] = 1'b1
#0x0CBA[6:4] = 3'b000
# 0x0CBA[3:1] = 3'b000
#0x0CBA[0] = 1'b1
# 0x0C3C[28:27] = 2'b00
puts $outfile "########### read 0x0CBA and 0x0C3C ###########"
puts $outfile [mrd 0xA40032E8]
puts $outfile [mrd 0xA40030F0]
puts $outfile "########### write 0x0CBA and 0x0C3C ###########"
mwr -size b 0xA40032E8 {0x81} 1
mwr 0xA40030F0 [expr [mrd -value 0xA40030F0] & 0xE7FFFFFF]
puts $outfile "########### read 0x0CBA and 0x0C3C ###########"
puts $outfile [mrd 0xA40032E8]
puts $outfile [mrd 0xA40030F0]
#read 0x08A4[7:0] *4 = 0x2290
#read 0x08A5[23:16] *4 = 0x2294
#read 0x08A6[23:16] *4 = 0x2298
puts $outfile "########### read KH, KL, GC ###########"
puts $outfile [mrd -size b 0xA4002290 1]
puts $outfile [mrd -size b 0xA4002296 1]
puts $outfile [mrd -size b 0xA400229A 1]
close $outfile
}
