使用IoT Studio搭建气象监测屏



1、概述

本实践案例中使用LoRa气象监测设备监测气象信息，上报温度、湿度、大气压、经度、纬度等数据，并使用IoT Studio平台搭建监控大屏，展示气象监测设备最新上报的数据和历史数据曲线图。

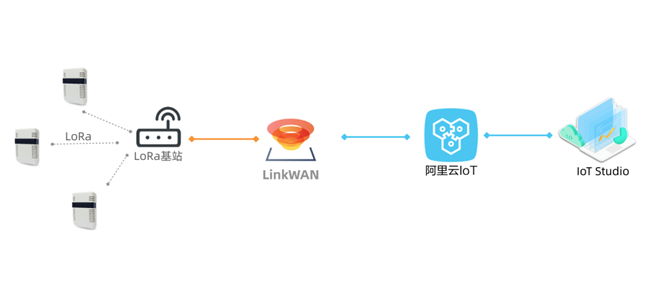

架构图

本案例的架构图如下。



方案设计

实现过程：

1. 自主搭建气象站的LoRa网络。
2. 配置LoRa气象监测设备接入物联网平台。
3. 在IoT Studio平台搭建监控大屏。

物料准备

购买LoRa网关和LoRa气象监测设备硬件。

购买已通过Link WAN认证的产品（内置Link WAN密钥），可访问广域物联网或阿里云IoT元器件馆。

2、配置LoRa网关

使用LoRa设备之前，您需在物联网络管理平台上配置LoRa网关，搭建物联网所需的网络服务。

前提条件

已开通物联网络管理平台。

操作步骤

1. 登录物联网络管理平台控制台
2. 在左侧导航栏，选择快速入门。

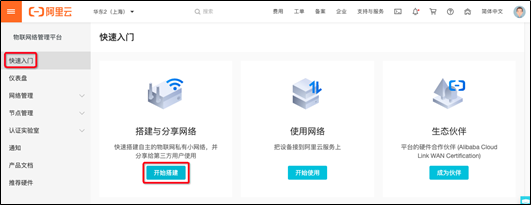

3. 选择搭建与分享网络对应的开始搭建。



4. 单击开始体验。

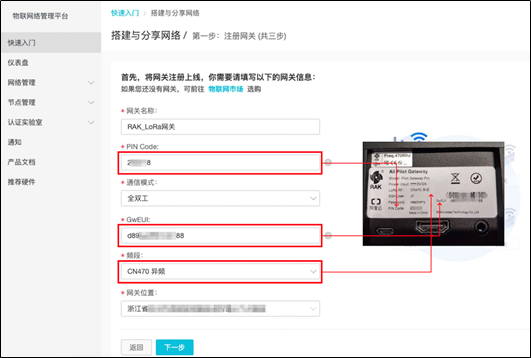

5. 注册网关，填入您的网关基本信息和位置信息后，单击下一步。网关的GwEUI、PIN Code和频段信息，请在您网关设备的标签上查看。

   如下图所示。



6. 将网关通电、连网。

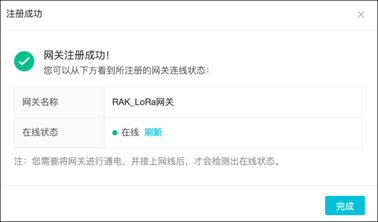

   稍等片刻之后，网关状态显示为在线，则表示网关连网上线成功。

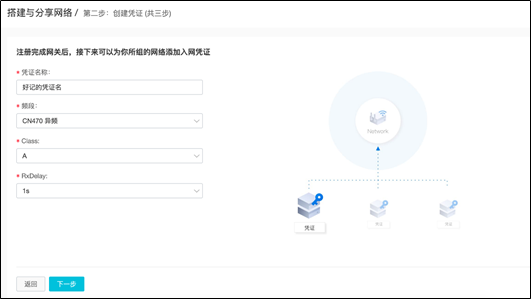

7. 添加入网凭证，单击下一步。

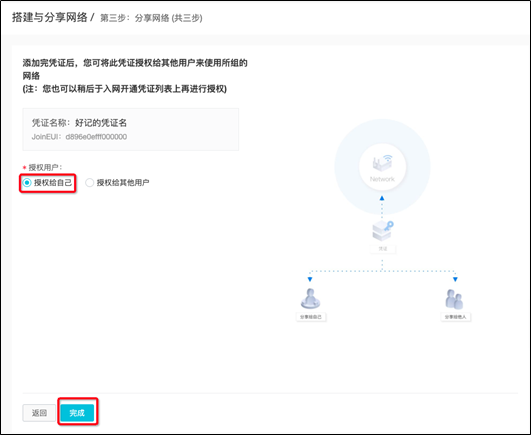

8. 将凭证授权给自己，单击完成。



执行结果

将凭证授权给自己后，在物联网平台上使用该凭证创建连网方式为LoRaWAN的产品。

3、配置LoRa设备接入物联网平台

配置LoRa网关后，您需要在物联网平台上创建LoRa产品和设备，定义物模型，编写、提交LoRa设备的数据解析脚本。

创建产品和设备

1. 登录物联网平台控制台。

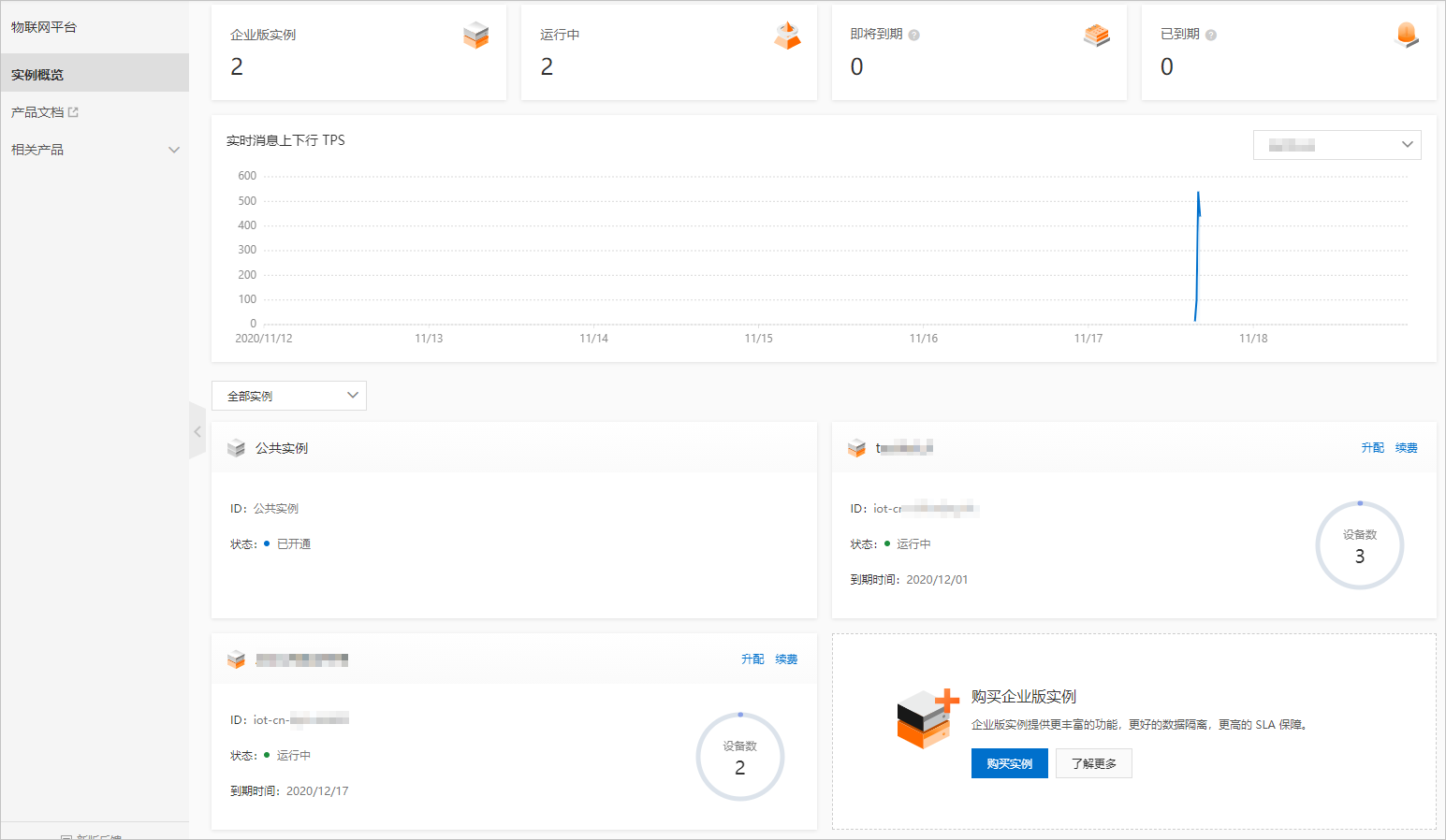

2. 在实例概览页，找到对应的实例，单击实例进入实例详情页。



3. 在左侧导航栏，选择设备管理 > 产品。
4. 在产品页，单击创建产品，创建一个连网方式为LoRaWAN的产品。

   参数	说明
   产品名称	自定义产品名称。
   所属品类	选择为自定义品类。
