基于TensorFlow Lite Micro在物联网设备上玩转TinyML之离线语音唤醒

1. 案例简介

随着机器学习的发展，TinyML（微型机器学习）已在你的家里、车里、甚至口袋里工作了。什么是TinyML呢？它是属于机器学习的一个子领域，包含了算法、硬件和软件，能够基于传感器数据分析，并在极地功耗的设备上运行。比如家里的天猫精灵、苹果的Siri和亚马逊的Alexa等语音助手是TinyML的一个完美应用，它们提供了语音用户接口(AUI)，让用户不需要操作屏幕、鼠标或键盘就可以进行交互，给用户提供了一种全新的交互方式，这些语音助手几乎无处不在。从独立的智能音箱到几乎所有手机都内置了某种语音助手。

在大部分情况下，语音识别、自然语言处理以及语音合成等饭中工作都是在云端完成的，由性能强大的服务器运行大型机器学习模型。当用户提出问题时，将以wav或其他音频流的形式被发送到云端。云端识别出音频流的含义并进行回复响应。语音助手真正需要的音频是唤醒设备后的数据。如果能在不发送数据的情况下检测到这个唤醒词，并在听到唤醒词之后才开始音频流的传输，这样既能够保护用户的隐私、节省电池电量和带宽，而且可以在没有网络的情况下唤醒。

这也是TinyML的用武之地。要在低功耗的芯片上运行，意味着要训练一个监听唤醒词的微型模型，嵌入到微控制设备中，它就可以一直监听唤醒词，当检测到唤醒词后通知操作系统开始捕获音频并发送到云端。

在本章中，将教大家如何使用预先训练的检测模型，在HaaS EDU K1上进行唤醒词检测模型的部署，并使用Tensorflow Lite Micro推理引擎进行推理。随后将教大家如何使用Tensorflow训练脚本训练一个自己的唤醒词，再进行设备端部署。本案例主要有三个部分组成：

1. 语音采集：接入模拟麦克风(Mic1输入)；
2. 语音识别：说出“打开”和“关闭”识别后，OLED将显示“Turn on...”和“Turn off”；
3. 语音播报：执行指令的同时，播报本地TTS(mp3)。

开始学习之前我们先看一下案例效果：

HaaS语音助手 语音控制

1.1 涉及知识点

• 唤醒词数据采集、模型训练、模型部署
• 设备端模拟MIC声音采样
• 设备端音频特征提取
• TFLite-Micro推理引擎应用
• 设备端命令识别、响应
• 设备端喇叭播放mp3文件
• 文件系统应用
• OLED显示字符

2. 方案介绍

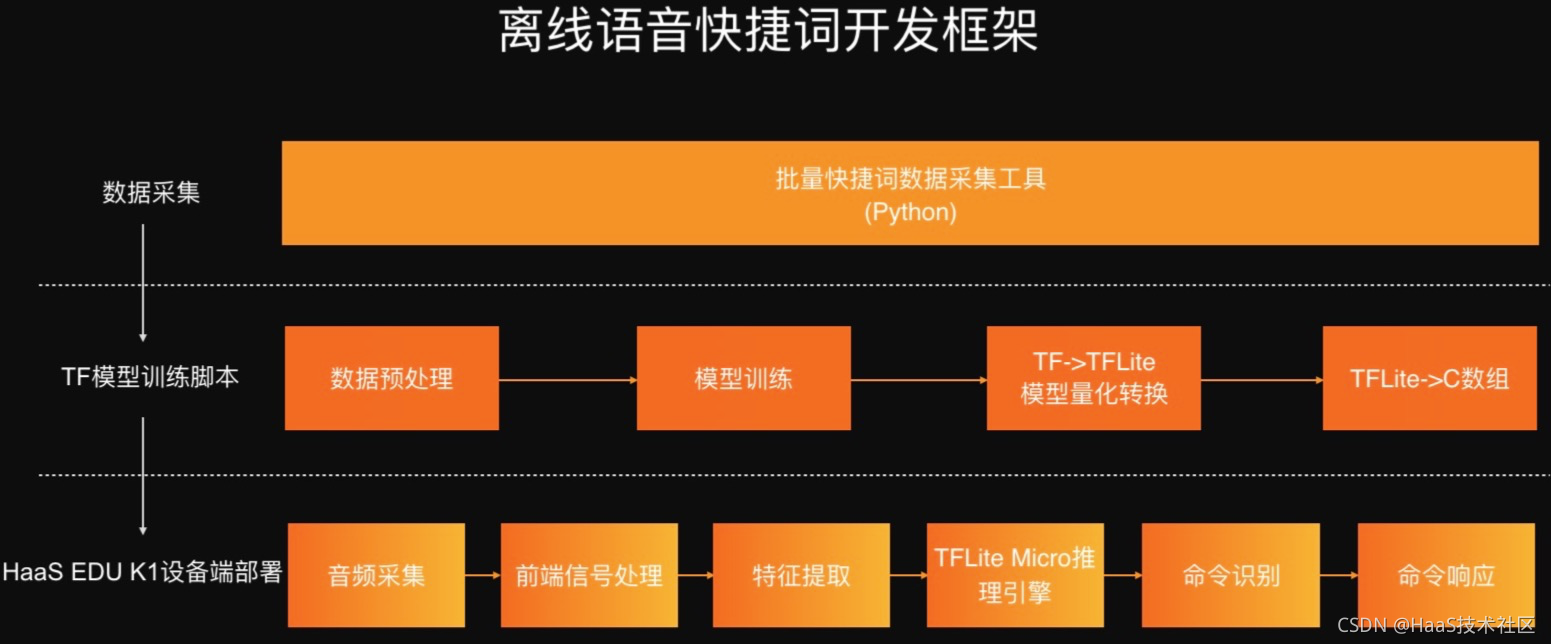

整个方案的框架如下：

• 提供批量音频录制工具进行数据收集；
• 提供TF模型训练脚本进行唤醒词训练；
• 提供完整设备端模型部署方案；

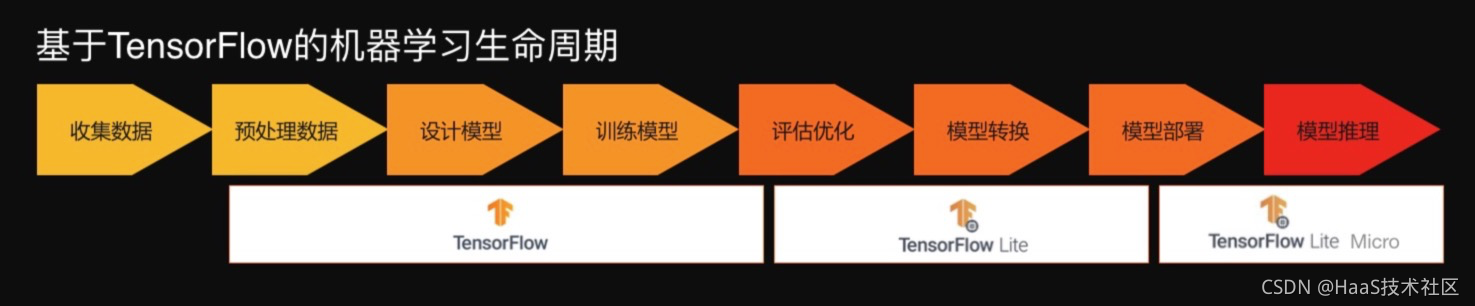

基于该方案，你将学习到TinyML的整个生命周期：

3. 开发环境搭建

3.1 硬件准备

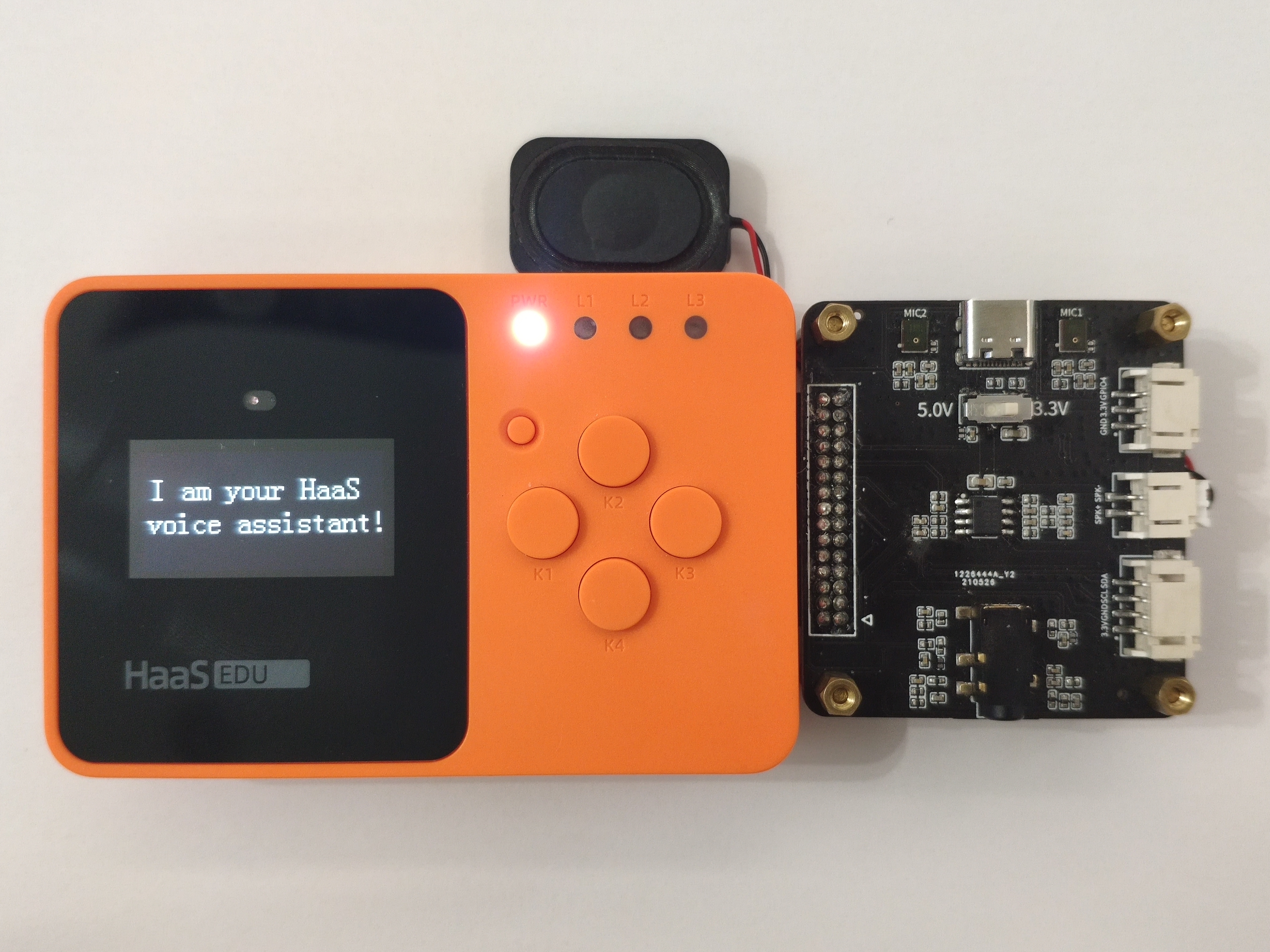

如果有HaaS语音扩展板，直接插入即可：

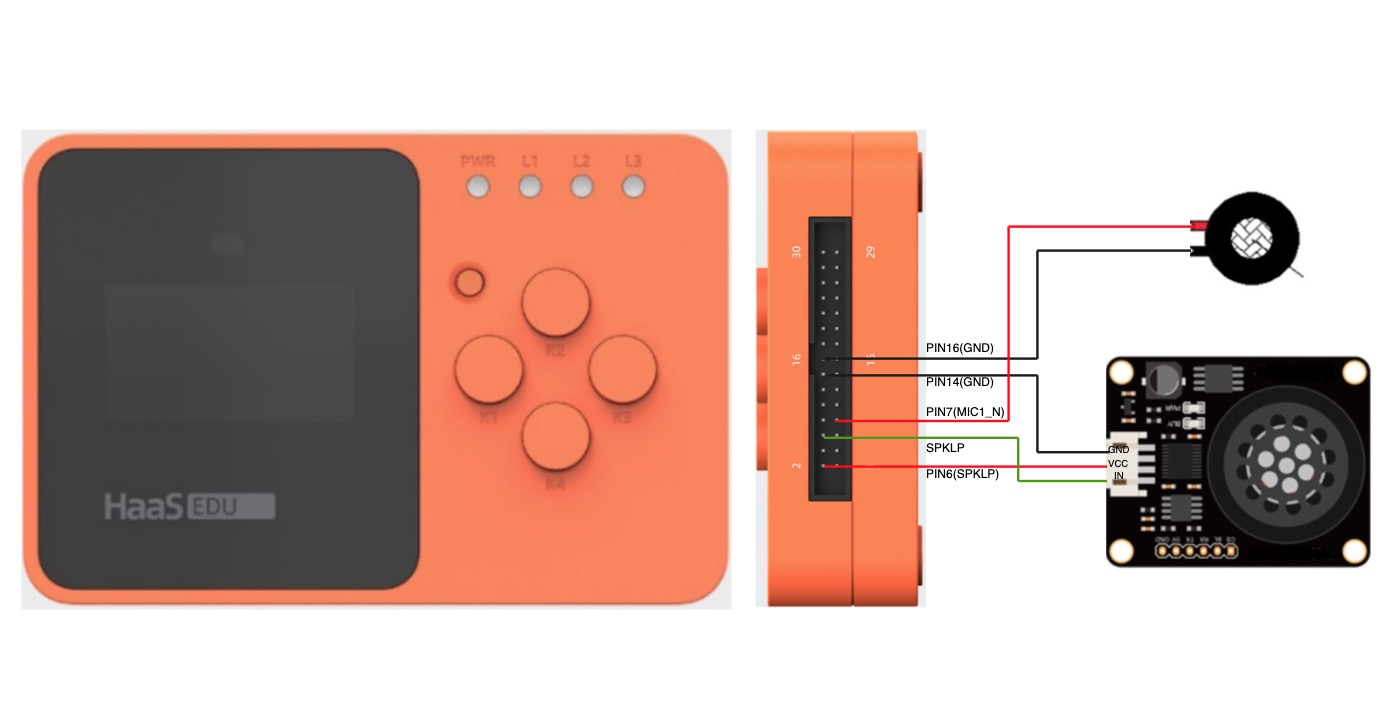

如果没有HaaS语音扩展板，请按照如下步骤接入麦克风和喇叭：

HaaS EDU K1硬件排线图请参考
HaaS EDU K1说明书 - IoT物联网操作系统 - 阿里云

购买链接仅供参考！！我们不负责商家发货的品质保障等问题！！

名称	数量	参考链接
HaaS EDU K1开发版	1	​​​​​​​HaaS EDU K1购买链接
Type-C USB数据线	1	普通Type-C USB线即可
模拟MIC	1	模拟MIC参考链接
喇叭	1
